2. Обладнання робочого місця

Генератори, вузли генераторів, прості діагностичні засоби (контрольна лампа, омметр, амперметр, вольтметр), комплект інструментів та пристосувань.

3. Порядок виконання роботи

3.1. Познайомитися з будовою генератора та його складових частин.

3.2. За допомогою простих діагностичних засобів виконати перевірку і дані занести в табл. 3.1 і 3.2.

3.2.1. Обмотки збудження на обрив (див. рис 3.1).

3.2.2. Обмотки збудження на замкнення з корпусом (див. рис.3.2).

3.2.3. Опору обмотки збудження (див. рис. 3.3).

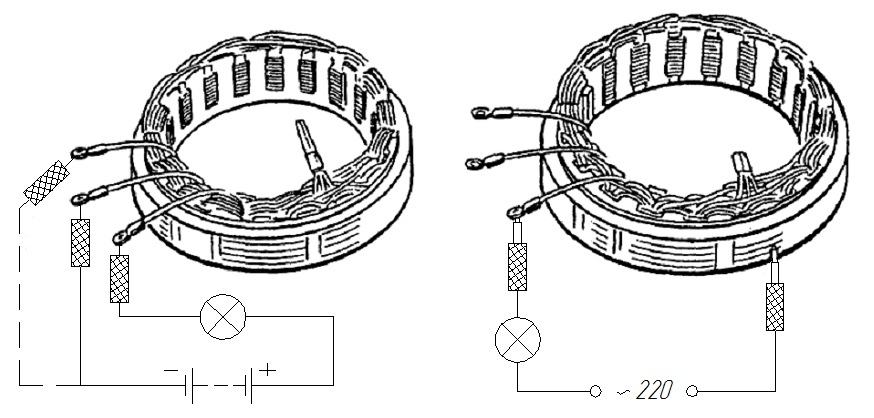

Рис. 3.4. Перевірки обмотки статора на обрив.	Рис. 3.5. Перевірка обмотки статора на замкнення з корпусом.

3.2.4. Опору обмотки збудження за допомогою амперметра та вольтметра.

3.2.5. Сили струму в колі обмотки збудження.

3.3. За допомогою простих діагностичних засобів виконати перевірку:

3.3.1. Обмотки статора на обрив (див. рис. 3.4).

3.3.2. Обмотки статора на замкнення з корпусом (див. рис. 3.5).

3.3.3. Опору фаз обмотки статора омметром (див. рис. 3.6).

3.3.4. Визначити опір фаз обмотки статора за допомогою амперметра та вольтметра.

3.4. За допомогою простих діагностичних засобів виконати перевірку:

3.4.1. Діодів прямим та зворотним ввімкненням їх в коло

(див. рис. 3.7).

3.4.2. Діодів мінусової шини випрямного пристрою типу ВБГ прямим та зворотним ввімкненням шини в електричне коло.

3.4.3. Діодів плюсової шини випрямного пристрою типу ВБГ прямим та зворотним ввімкненням шини в електричне коло (рис.3.8).

3.5. Виміряйте висоту щітки.

3.6. Виміряйте зусилля тиску пружини на щітку.

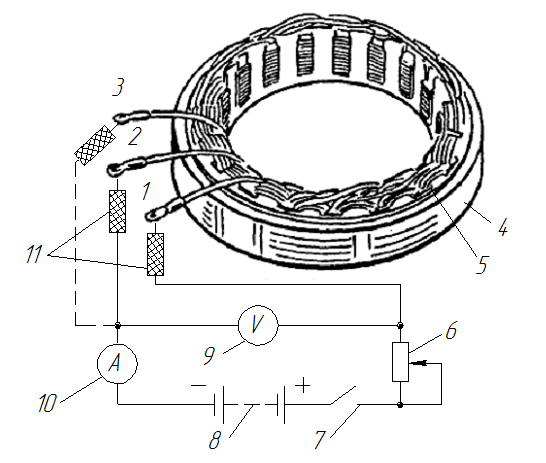

Рис. 3.6. Перевірка обмотки статора на визначення опору:

1,2,3 - затискачі фаз обмотки; 4 - статор; 5- обмотка статора;

6 - реостат; 7- вимикач; 8- АБ; 9- вольтметр; 10 — амперметр;11-щупи

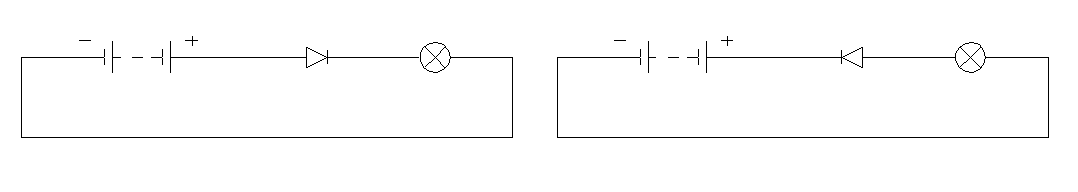

Рис. 3.7. Схеми перевірки технічного стану діодів.

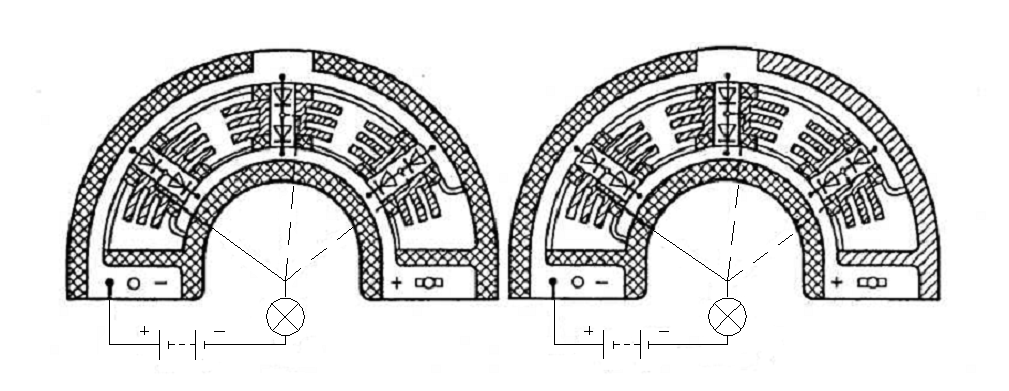

Рис. 3.8. Схема перевірки діодів у випрямному блоці

4. Охорона праці

При виконанні практичної роботи забороняється: самовільно запускати стенди; підключати стенди та прилади до електричної мережі; усувати пошкодження стендів або приладів; переміщатися по лабораторії.

5.Контрольні завдання і запитання

1. Опишіть будову статора.

2. Причини короткого замикання діода.

3.Опишіть будову ротора.

4. Наслідки короткого замикання одного або кількох діодів плюсової або мінусової шини випрямного пристрою.

5. Причини міжвиткового замикання обмотки статора.

6. Наслідки короткого замикання діодів одночасно в плюсовій та мінусовій шинах випрямного пристрою.

7. Причини міжвиткового замкнення в котушці обмотки збудження.

8. До чого приведе обрив однієї фази в колі обмотки статора?

9. До чого приводить поганий контакт між щітками та контактними кільцями?

10. Причини обриву обмотки збудження.

6. Скласти звіт про виконану роботу

У звіті в стислій формі розкрити зміст і завдання; описати обладнання робочого місця та вимоги охорони праці; технічні умови та режими випробування; технологію виконання роботи; накреслити схеми приладів та стендів; зробити висновок щодо технічного стану об’єкта випробування.
