4. Охорона праці

При виконанні лабораторної роботи забороняється: самовільно запускати стенди; підключати стенди та прилади до електричної мережі; усувати пошкодження стендів або приладів; переміщатися по лабораторії.

5. Контрольні завдання і запитання

1. Які елементи і вузли генератора складають магнітну систему?

2. Чому в електричному колі генераторів змінного струму відсутні пристрої, які обмежують силу струму?

3.При яких недоліках і чому сила струму в обмотці збудження може відрізнятися від значень, наведених в ТУ?

4. Накресліть схему генератора Г-250.

5. Опишіть принцип дії генератора постійного струму.

6. Опишіть перелік робіт, які виконують при ТО-2 для генераторів.

7. Від яких параметрів залежить наведена ЕРС в обмотці статора?

8. Перевірка роботи генератора та його параметри, що перевіряються.

9.Поясніть характер змін струмошвидкісної характеристики.

10. Опишіть принцип дії вентильного генератора з кігтеподібним ротором.

6.Скласти звіт про виконану роботу

У звіті в стислій формі розкрити зміст і завдання; описати обладнання робочого місця та вимоги охорони праці; технічні умови та режими випробування; технологію виконання роботи; накреслити схеми приладів та стендів; зробити висновок щодо технічного стану об’єкта випробування.

Рекомендована література

  1. Фесенко М.Н. и др. Лабораторний практикум по теории, конструкции и расчету автотракторного электрооборудования. – М.: Машиностроение, 1986. – 152 с.

  2. Шварц С.М. Лабораторний практикум по электрооборудованию автомобилей. – М.: Научно-техническое издательство Министерства автомобильного транспорта и шоссейных дорог, 1962. – 130 с.

  3. Тимофеев Ю.Л. и др. Электрооборудование автомобилей. – М.: Транспорт, 1987. – 256 с.

  4. Практикум по будові, технічному обслуговуванню і ремонту автотранспорту / В. М. Токаренко, В.І. Сирота, В. М. Колмаков та ін.; Під ред. В. М. Токаренко: Пер. з рос. Т. А. Сиротенко. — К.: Урожай, 1992.-320 с.

Практична робота № з

Тема – визначення технічного стану елементів генераторних установок

Мета роботи - набути навичок у визначенні технічного стану елемен-тів генераторних установок.

1. Загальні відомості

Невід’ємного частиною генератора змінного струму є вмонтований в генератор випрямний пристрій. Випрямляч складається з діодів. Діоди виготовляються прямої (П) та зворотної (3) полярності. Полярність діода вважається прямою тоді, коли струм направлений від виводу (анод) до корпусу (катод). Діод з’єднується за двопівперіодною схемою випрямлення; вони складають дві групи діодів; діоди першої групи (3), аноди яких з’єднані з корпусом, встановлені в кришку генератора; діоди другої групи (П), у яких з корпусом з’єднані катоди, розташовані на ізольованому тепловідводі. Виводи діодів з’єднані між собою та з обмотками фаз генератора. Клема (+) генератора виходить від ізольованого тепловідводу, а клема (-) - від кришки генератора.

Статор являє собою циліндр, набраний з листів електротехнічної сталі. У пазах статора розміщують трифазну обмотку. Обмотки трьох фаз при потужності генератора до 500...700 Вт з’єднують зіркою, при більшій потужності - в трикутник або подвійну зірку. Кожна фаза має по декілька послідовно з’єднаних між собою котушок.

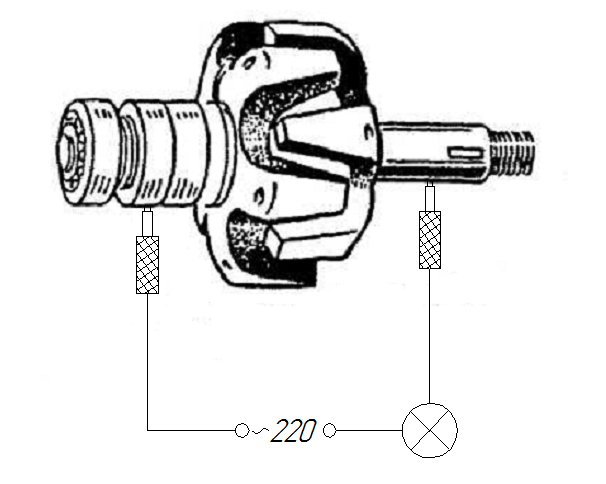

Рис.3. 1. Перевірка обмотки збудження на обрив

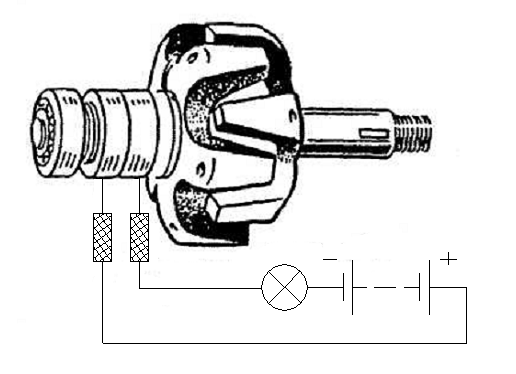

Рис.З.2. Перевірка обмотки збудження на замкнення з корпусом

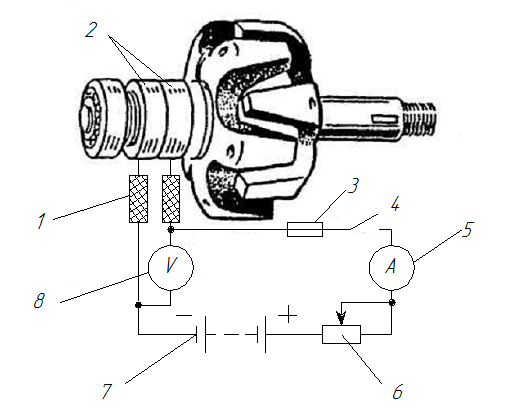

Рис. 3.3. Перевірка обмотки збудження на визначення опору:

1 - щуп; 2 — кільця; 3 — запобіжник; 4 — вимикач;4- амперметр;

6 — реостат; 7— АБ; 8— вольтметр.

Особливістю генераторів змінного струму є застосування кігтеподібних полюсів та обмотки збудження, яка складається з однієї котушки.
