МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ ОДЕСЬКИЙ НАЦІОНАЛЬНИЙ МОРСЬКИЙ УНІВЕРСИТЕТ

Кафедра «Підйомно-транспортні машини та механізація перевантажувальних робіт»

ПРОЕКТУВАННЯ МОНТАЖНОГО ОБЛАДНАННЯ

Методичні вказівки до розрахунково-графічного завдання

Напрями підготовки 6.050503 - «Машинобудування»

6.050702 - «Електромеханіка»

Одеса - 2012

Методичні вказівки розроблені Матоліковим Денисом Павловичем -

викладачем кафедри «Підйомно-транспортні машини та механізація переван­тажувальних робіт» Одеського національного морського університету у відпо­відності із робочими програмами дисциплін «Організація та планування ремон­ту і монтажу ПТМ» та «Основи технології ремонту і монтажу ПТМ».

Методичні вказівки схвалені на засіданні кафедри ПТМ та МПР ОНМУ «ЗО» серпня 2012 р. (протокол № 1).

Рецензент - О.О. Немчук - доцент кафедри ПТМ та МПР ОНМУ.

ЗМІСТ

1.	Введення	3
1.1.	Загальні положення	3
2.	Завдання	4
2.1.	Вихідні дані	4
2.2.	Розрахунок основних параметрів монтажного порталу	5
2.2.1.	Розрахунок монтажних штуцерів	6
2.2.2.	Розрахунок вантажних поліспастів	7
2.2.3.	Розрахунок загальної висоти порталу	11
2.2.4.	Розрахунок ригеля порталу	11
2.2.5.	Розрахунок стійки порталу	12
2.2.6.	Розрахунок якорів для кріплення вантів та вантажних лебідок	14
	Література	15
	Додаток 1. Зразок титульного аркуша	16
	Додаток 2. Вихідні дані до розрахунково-графічного завдання	17

1. Введення

   1. Загальні положення

Мета розрахунково-графічного завдання - закріплення і систематизація знань по курсу «Організація та планування ремонту і монтажу ПТМ» та «Осно­ви технології ремонту і монтажу ПТМ» шляхом самостійного рішення компле­ксної задачі проектування монтажного обладнання на прикладі монтажного порталу. Розраховані параметри дозволяють обрати конструкцію, розміри та перетини елементів монтажного порталу, що використовується для монтажу великогабаритних елементів на фундамент.

При виконанні розрахунково-графічного завдання передбачене самостій­не поглиблене вивчення питань, пов'язаних із специфікою майбутньої виробни­чої діяльності і спрямованих на розширення професійного кругозору.

Виконане розрахунково-графічне завдання оформляється відповідно до діючих в університеті (на кафедрі) вимог і з урахуванням основних положень ЄСКД по оформленню технічної документації. Титульний аркуш завдання оформлюється за зразком (Додаток 1).

Розрахункова записка повинна бути написана від руки чітким почерком або набрана на комп'ютері шрифтом 14 на листах формату А4, забезпечена ну­мерацією сторінок і зброшурована (зшита). Кожен новий розділ записки почи­нається з нового аркуша. Всі необхідні розрахункові схеми виконуються олів­цем (кульковою ручкою) під лінійку у відносному масштабі і з позначеннями основних частин і параметрів. Вклейка рисунків (їх ксерокопій) з книг або ме­тодичних вказівок не допускається. У пояснювальній записці обов'язковий пер­вісний запис розрахункових формул в загальному вигляді з розшифровкою умовних позначень, які не визначені в умовах задачі і зустрічаються вперше, після цього пишеться формула в цифровому вигляді і проводяться розрахунки.

2. Завдання 2.1. Вихідні дані

Завдання до РГЗ видається кожному студенту індивідуально. Вихідні дані для розрахунків приведені окремо для кожної академічної групи студентів (До­даток 2). Варіант початкових даних вибирається студентом по номеру акаде­мічної групи і порядковому номеру його прізвища за списком групи деканату ФМП.

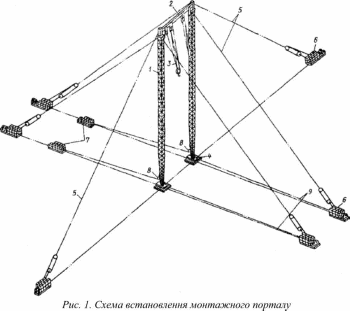

1. - стійки порталу;

2. - ригель порталу;

3. - вантажний поліспаст;

4. - фундамент стійки;

5. - ванти;

6. - якори вантів;

7. підйомні лебідки з якорами;

8. - блоки для відхилення вантажних канатів;

9. - фіксуючі тяги опори порталу.

Рис. 2. Розрахункова схема монтажного порталу

Початкові дані до розрахунку містять наступні параметри:

1. l_П - проліт порталу, м;

2. l₁ l₂— плечі підвіски поліспаста від стійки порталу, м;

3. h₀ - висота елементу, що монтується, м;

4. h_ф - висота фундаменту, м;

5. G - вага елементу, що монтується, кН;

6. а - кут нахилу вант до горизонту, град.

Усі бракуючи величини приймаються з довідників, конструктивно або на підставі розрахунків.

2.2. Розрахунок основних параметрів монтажного порталу

Виконуючи РГЗ необхідно:

1. Провести розрахунок монтажних штуцерів.

2. Провести розрахунок вантажних поліспастів.

3. Визначити загальну висоту порталу.

4. Провести розрахунок ригеля порталу з урахуванням навантаження від поліспастів та ваги монтажних штуцерів.

5. Провести розрахунок стійки порталу з урахуванням зусиль натяг­нення вантів.

6. Провести розрахунок якорів для кріплення вантів та вантажних ле­бідок.

При розрахунку зважати на те, що кути нахилу усіх вантів (в площині порталу, та в площинах, що перпендикулярні) однакові та дорівнюють а; вага елементу, що монтується рівномірно розподіляється між двома поліспастами.
