24. Вкажіть який сигнал буде на виході схеми, та запишіть логічний вираз.
25. Поясніть призначення пристрою та його виводів. Виберіть умову яка формує низький рівень напруги одночасно на виходах.
26. Поясніть призначення пристрою та визначте сигнал на виході Q, якщо в початковий момент часу Q=0.
27. Вкажіть призначення цифрового пристрою, призначення його виводів та основні його параметри. Який код зафіксує пристрій, при надходженні 35 імпульсів, якщо попередньо в ньому був встановлений код 1101?

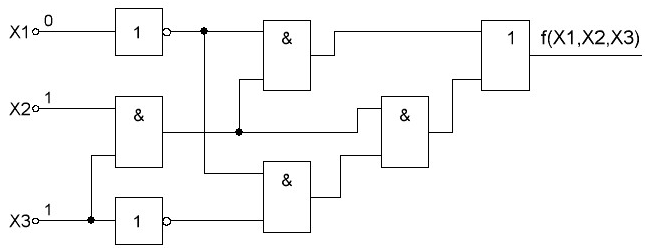

28. Вкажіть який сигнал буде на виході схеми. Запишіть логічний вираз функції по схемі.
29. Мінімізуйте функції, задані в табличній формі за одиничним значенням функції та побудуйте логічні схему.
|
|
|
|
||
|
0 |
1 |
1 |
1 |
|
0 |
1 |
0 |
0 |
|
|
|
1 |
0 |
0 |
1 |
|
1 |
0 |
0 |
1 |
|
|
|
|
|
|
|
30. Вкажіть який сигнал буде на виході схеми, та запишіть логічний вираз.
31. Поясніть призначення пристрою та його виводів. Визначте на якому виводі “х” відповідне значення логічного сигналу, якщо на виводах “у” маємо наступний код: 011.
32. Вкажіть призначення цифрового пристрою та його виводів. Яку кількість розрядів має цей пристрій? Проаналізуйте часову діаграму та вкажіть які режими роботи виконує цей пристрій

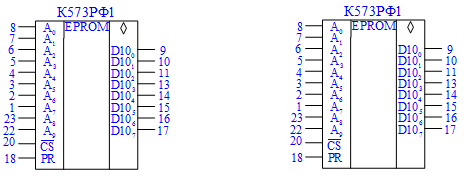

33. Опишіть тип запам'ятовуючого пристрою, визначити її інформаційну ємність, та організацію пам’яті. Побудувати модуль пам’яті на збільшення розрядності.
34. Пояснити, яка логічна функція буде на виході схеми.
35. Мінімізуйте функції, задані в табличній формі за одиничним значенням функції та побудуйте логічні схему.
|
|
|
|
||
|
1 |
0 |
1 |
1 |
|
1 |
0 |
1 |
1 |
|
|
|
1 |
1 |
0 |
0 |
|
1 |
0 |
0 |
0 |
|
|
|
|
|
|
|

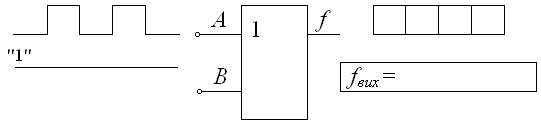

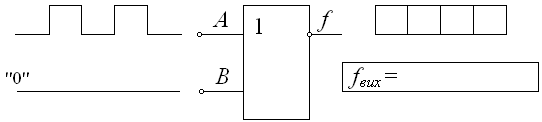

36. Вкажіть який сигнал буде на виході схеми, та запишіть логічний вираз.
37. Поясніть призначення пристрою та його виводів. Визначте значення логічного сигналу на інформаційному вході при заданому рівні логічного сигналу на виходах.
38. Поясніть призначення пристрою та його виводів. Визначте форму сигналу на виході Q.

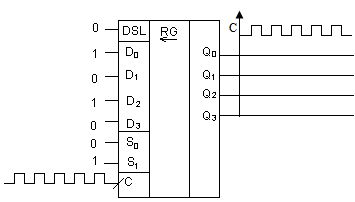

39. Вкажіть призначення цифрового пристрою, призначення його виводів та режими роботи. Визначити сигнали на виході при зсуві інформації, яка записана у регістр, на три такти.

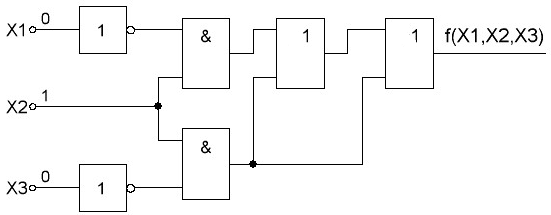

40. Вкажіть який сигнал буде на виході схеми. Запишіть логічний вираз функції по схемі.
41. Мінімізуйте функції, задані в табличній формі за одиничним значенням функції та побудуйте логічні схему.
|
|
|
|
||
|
0 |
0 |
1 |
0 |
|
1 |
0 |
0 |
1 |
|
|
|
1 |
0 |
0 |
1 |
|
0 |
0 |
1 |
0 |
|
|
|
|
|
|
|
