Екзаменаційні питання з “Мікросхемотехніки» для груп 351, 352
Основні поняття алгебри логіки. Логічні операції. Основні правила, закони та тотожності алгебри логіки.
Основні правила, закони та тотожності алгебри логіки
Форми завдання логічної функції. Навести приклади.
Поняття про логічну функцію, про логічний елемент. Форми завдання логічних функцій. Основні характеристики логічного елементу. Навести приклади
Основні методи мінімізації логічних функцій. Навести приклади.
Послідовності та комбінаційні логічні пристрої: способи завдання їх роботи
Шифратори. Призначення. Приклади використання. Принцип побудови схем шифратора.
Дешифратори. Призначення. Принцип побудови схем дешифратора.
Мультиплексори. Демультиплексори. Призначення. Принцип побудови їх схем. Приклади використання.
Цифрові компаратори кодів. Призначення. Принцип роботи.
Суматори. Призначення. Принцип побудови.
Перетворювачі кодів: основні положення, різновиди. Методика побудови цих пристроїв. Приклади.
Паралельний регістр. Схема, принцип побудови. Часова діаграма його роботи.
Загальні поняття про тригер. Асинхронні та синхронні тригери: способи керування. Приклади.
ОЗП. Функціональне призначення, основні характеристики
D, JK-тригери. Умовно графічні позначення таблиці істинності, застосування.
Типи тригерів, їх класифікація. Режими їх роботи. Часові діаграми.
Тригери: призначення, їх класифікація. Схема перетворювання JК- тригера в D-тригер: робота схеми.
Регістри. Призначення. Класифікація. Часові діаграми. Регістри в інтегральному виконанні.
Послідовний регістр: схема, принципи побудови.
Лічильники. Призначення. Класифікація. Принцип роботи.
Запам´ятовуючі пристрої ОЗП, ПЗП, ППЗП. Призначення, основні їх характеристики.
Типи, призначення ЗП, основні характеристики. Організація модуля пам´яті.
Запам´ятовуючі пристрої ОЗП, ПЗП, ППЗП. Призначення, основні їх характеристики.
Постійні запам´ятовуючі пристрої (ОЗП). Основні положення, різновиди
Екзаменаційні задачі з “Мікросхемотехніки» для груп 351, 352
Пояснити призначення пристрою та його виводів. Поясніть який рівень сигналу буде на кожному виході пристрою, якщо на вході Е3 – високий рівень напруги, а на інших входах низький рівень.
Поясніть призначення пристрою та визначте сигнал на виході Q, якщо в початковий момент часу Q=0.
3. Вкажіть призначення цифрового пристрою та його виводів. Яку кількість розрядів має цей пристрій? Проаналізуйте часову діаграму та вкажіть які режими роботи виконує цей пристрій.

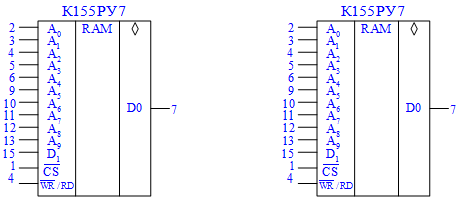

Опишіть тип запам'ятовуючого пристрою, визначити її інформаційну ємність, та організацію пам’яті. Побудувати модуль пам’яті на збільшення розрядності.
5. Мінімізуйте функції, задані в табличній формі за одиничним значенням функції та побудуйте логічні схему.
|
|
|
|
||
|
0 |
1 |
1 |
1 |
|
0 |
1 |
0 |
0 |
|
|
|
0 |
0 |
0 |
1 |
|
0 |
0 |
0 |
1 |
|
|
|
|
|
|
|
|
6. Пояснити призначення пристрою та його виводів. На входи пристрою подані сигнали, визначити форму сигналу на виході.

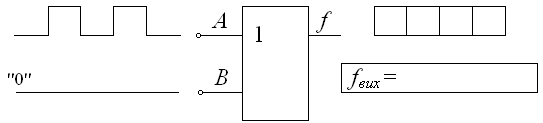

7. Вкажіть який сигнал буде на виході схеми, та запишіть логічний вираз.

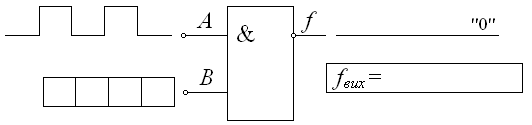

8. Вкажіть який сигнал буде на вході В, та запишіть логічний вираз на виході.
9. Поясніть призначення пристрою та визначте сигнал на виході Q, якщо в початковий момент часу Q=1.

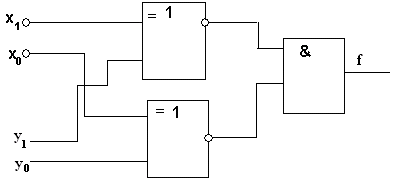

10. Визначити вхідні стани, які необхідні для збудження виходу схеми. (появи низького рівня напруги на виході схеми).
