Определение критических работ.

Те работы, у которых ранние и поздние сроки совпадают. Следует отметить, что может быть несколько критических путей: работы, не лежащие на критическом пути имеют резервы времени. В пределах этих резервов работы могут быть приостановлены и это не отразится на общем сроке выполнения комплекса работ, что позволяет руководителю работ осознанно принимать управленческое решение.

Все работы являются критическими у ритмического потока.

В рассмотренном варианте, практически, все работы оказались критическими, что бывает редко. Рассмотрим другие варианты исходных данных:

Параллельно поточный метод организации работ (ппмор)

Этот метод предполагает дополнительное привлечение бригад с целью сокращения строительства объекта. Однако, его применение требует обоснование, т.к. в ряде случаев это может привести не только к сокращению сроков строительства комплекса, но и к движению продолжительности.

ППМОР основывается на методе критических работ, при этом необходимо решить 2 задачи:

1. Определить виды работ, на которые следует привлекать дополнительные бригады; определить количество дополнительных привлекаемых бригад.

2. Распределить работу между бригадами, т.е.составить расписание рабочих бригад.

Продолжительность минимальна, тем меньше бригад.

n-число бригад;

∑-продолжительность каждого вида работ.

1. Определяем количество бригад.

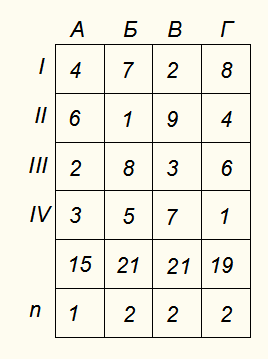

2. Мощность бригад и производительность. С учетом продолжительности каждого вида работ (сумма) принимаем по работе А-1 бригаду, по остальным 2 бригады.

Пусть Б₁=Б₂

В₁=В₂

2Г₂=Г₁

3. Составляем матрицу возможностей с учетом мощности принятых бригад.

Расписание

Этот метод требует выполнения расчета при различном сочетании количества бригад и их мощностей.

Лекция 7

28.04.2010 г.

Комбинированные потоки

Являются разновидностью комплексных потоков, составленных из объектных.

В качестве исходных данных для комбинированных потоков являются объектные календарные планы.

Л инейных график Ганта:

Исходные данные вносим в матрицу в системе ординат объектного потока. По каждому фронту работ выделим строчки, в которых будем записывать смещение работ в смежных фронтах.

Нужно составить расписание комбинированного потока.

Т_КП-комбинированный поток.

Для определения величин смещения смежных потоков рассмотрим 3 случая:

1. Ни одна из работ не может быть выполнена хотя бы с частичным совмещением, т.е. без накладок:

2. Ни одна из бригад не простаивает, при этом предполагаем, что на время накладок берутся аналогичные бригады и работы выполняются параллельно поточным методом, тогда:

3. Предполагает, что какой-либо вид работ выполняется непрерывно, а другие работы могут быть с накладками и с простоями.

Рассчитывается комбинированный поток, когда работа Б выполняется непрерывно:

Формирование и расчет сетевых графиков

Достоинства сетевого графика:

• возможность отобразить все технологические зависимости;

• возможность выявить критические работы и рассчитать резервы времени у некритических работ.

Сетевой график - это модель календарного плана в виде графа, на который можно записать исходные данные и выполнить расчет сетевого графика.

Существуют различные варианты формирования сетевых графиков, наиболее распространенным и отработанным является сетевой график, в котором работа показывается стрелкой, а события (начало и окончание работ) в виде кружочка, разбитого на ряд секторов.

Принято изображать работу, требующего затрат времени и ресурсов или только времени сплошной линией со стрелкой, в направлении слева - направо.

Фиктивные работы, т.е. технологические зависимости, не требующие ни затрат времени, ни затрат ресурсов, пунктирной линией со стрелкой.

При изображении сетевого графика не допускается:

• «тупики», т.е. события, из которых не выходит последующая работа;

• «хвосты», т.е. события, в которые не входит работа;

• замкнутые контуры.

2,4,3-замкнутый контур;

5,6-«тупики»;

9,8-«хвост».

Над стрелкой пишут наименование работы и место ее выполнения (№ захватки), под стрелкой - продолжительность выполнения работы, а также резервы времени (в квадратных скобках общий резерв времени [ ]; ( )-частичный резерв).

При изображении поточного метода организации работ, т.е. при разбивки объекта на захватки, фронты, необходимо избегать ложных технологических зависимостей, путем введения дополнительных событий и фиктивных работ.

По возможности работы изображать горизонтальными линиями.

Сетевой график изображен не правильно:

Земляные работы на III фронте зависят от фронтов на I фронте - этого не должно быть.

Устранить эту зависимость можно путем формирования правильного сетевого графика:
