Перехід одного об'єкта в інший.

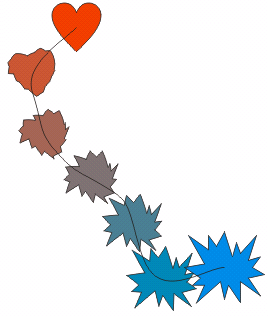

Команда Ефекти/Змішане дозволяє створити перехід одного об'єкта в інший (рис.23).

Рис.23. Перехід одного об’єкта в інший

Після виділення об'єктів потрібно на першій вкладці слід визначити кількість проміжних об'єктів та кут обертання. Якщо перехід виконується уздовж заданої линії, то замість кількості кроків можна вказати відстань між об'єктами.

Якщо вихідні об'єкти забарвлені різними кольорами, то змінюються не лише форма, але і колір проміжних об'єктів.

На другій і третій вкладках можна задати, відповідно, прискорення при перетворенні форми і кольору проміжних об’єктів ті особливості переходу кольорів.

За допомогою останньої вкладки можна призначити певний шлях, вздовж якого буде виконуватися трансформація об’єктів. При необхідності тут також можна змінити початковий і кінцевий об’єкти.

Створення об'єктів з отворами.

Команда Компонування/Комбінувати надає можливість створювати отвори в об'єктах, що дозволяє побачити об'єкти, розташовані на задньому плані (рис.24).

Рис.24. Створення об’єктів з отворами.

Спочатку виділіть об'єкт, в якому потрібно зробити отвір, потім об'єкт, який буде отвором. Потім активізуйте команду Комбінувати в меню Компонування або на панелі властивостей.

Графічні об'єкти та текст можна комбінувати для спільної обробки. Однак в цьому випадку текстові фрагменти не можна обробляти як текст.

Логічні операції над об’єктами.

Команда Компонування/Формування дозволяє виконувати логічні операціїї над графічними об’єктами: об'єднувати об'єкти в один з спільним контуром, віднімати від одного об’єкта інший і навпаки, виконувати логічне помноження об’єктів (пересікання) та ін. (рис.25).

Для цього після виділення об'єктів активізуйте відповідну команду меню Компонування/Формування або на панелі властивостей.

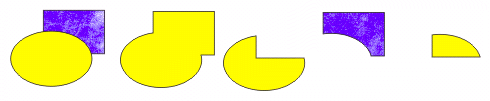

Рис.25. Логічні операції над об’єктами: вхідні об’єкти, об’єднання об’єктів, віднімання з еліпса прямокутника і навпаки, пересікання

Інструмент інтерактивних спецефектів.

Інтерактивні інструменти спецефектів показано на рис.26. Більшість з них аналогічна відповідним командам меню Ефекти (Перетікання, Контур, Оболонка, Видавлювання).

Інструмент Викривлення дозволяє застосовувати до виділеного об’єкту однин з типів деформації (рис.27), інструмент Тінь – формувати тінь з певними параметрами (рис.28), а інструмент Прозорість – настроювати прозорість (рис.29). Всі інтерактивні ін­струменти прості у використанні.

Рис.26. Інтерактивні інструменти Перетікання, Контур, Викривлення, Тінь, Оболонка, Видавлювання і Прозорість

Рис.27. Деформований прямокутник

Рис.28. Прямокутник з тінню

Рис. 29. Формування прозорості

Лабораторна робота №1. Тема: „Настроювання пакету і малювання графічних об'єктів”.

Мета роботи: ознайомитись з основними елементами вікна, навчитись виконувати індивідуальне настроювання пакету, відкривати та зберігати малюнки та шаблони, виконувати експорт та імпорт малюнків, форматування сторінок, ознайомитись з можливостями друку документів, навчитись малювати і вставляти різні графічні об’єкти.

Порядок виконання роботи.

  1. Відкрийте графічний редактор CorelDRAW. Ознайомтесь з елементами вікна редактора. Виконайте індивідуальне настроювання редактора згідно своїх потреб або завдання викладача.

  2. Відкрийте декілька малюнків, що вже існують на диску, та зачиніть їх без збереження змін. Створіть новий малюнок, внесіть в нього декілька графічних елементів та збережіть його як шаблон.

  3. Відкрийте створений вами шаблон, додайте до нього декілька елементів та збережіть його як власний малюнок.

  4. Збережіть створений вами малюнок в іншому графічному форматі (наприклад, .BMP), та потім прочитайте цей файл з відповідного редактору або програми.

  5. Змініть форматування сторінок малюнка, задавши новий розмір, орієнтацію, або, наприклад додавши до неї рамку.

  6. Ознайомтесь з можливостями та опціями друку документів та роздрукуйте фрагмент вашого малюнку.

  7. Створіть на новому аркуші новий малюнок, використовуючи інструменти для малювання прямокутників та еліпсів. Прослідкуйте за особливостями малювання цих фігур при натиснутих клавішах Shift та Сtrl.

  8. Намалюйте восьмикутник або зірку та спіраль.

  9. Додайте до зображення сітку.

  10. Намалюйте на новому аркуші складний графічний об'єкт, використовуючи режими малювання від руки та за допомогою кривих Без'є. Додайте до малюнка декілька художніх ліній різної ширини та типу. При відхиленні результату цих дій від бажаного використовуйте скасування операцій.

  11. Додайте до малюнка декілька символів різної тематики, вставте невеличкі об'єкти з інших додатків (наприклад. Paint, Microsoft Word, Excel або ін.), використовуючи різні механізми: імпорт та впровадження і зв'язування.

  12. Зачиніть редактор CorelDRAW, попередньо зберігши ваш малюнок.
