    1. Расчёт поясных швов

Поясные швы препятствуют сдвигу полок относительно стенки при изгибе балки.

Расчёт швов ведётся на максимальную поперечную силу (на опоре), Qmax, а толщина швов принимается постоянной по длине балки.

Условие прочности:

ш = Rсвуш;

tш= = 0,255 18,27

Rсвуш – расчетное сопротивление металла шва срезу;

- коэффициент принимаемый в зависимости от вида сварки; рекомендуется поясные швы варить автоматами и принимать = 1,1;

Требуемая высота катетов шва:

hш = = = 0,008м;

Так как высота катета не должна быть меньше величин приведенных в таблице, принимаем kf=8мм.

    1. Проверка и обеспечение устойчивости стенки балки.

Стенку главной балки следует укрепить поперечными ребрами жесткости, если

100 ;

100 ;

131,57>81,64 необходима укрепить стенку главной балки ребрами жесткости.

Принимаем парные ребра .

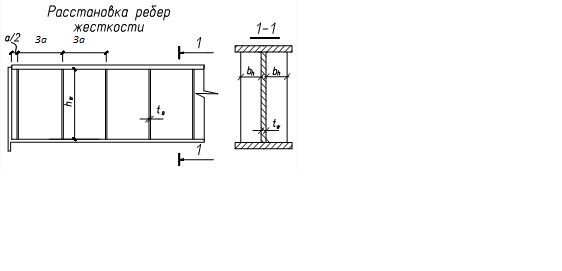

Ширина bh парного симметричного ребра должна быть не менее hw/30+40 мм = 1500/30+40=90 мм , толщина ребра ts - не менее Принимаем парные рёбра размерами bh=100 мм и ts=8 мм.

Установим ребра через a=2.19м (<2hw=2 1,5=3м) и проверяем устойчивость стенки в месте изменения сечения балки.

Устойчивость стенки проверяется в предположении ее работы как прямоугольной пластинки a h, ограниченной двумя соседними ребрами жесткости.

Проверка:

1;

1;

0,317 1, условие выполняется.

Gk и – критические напряжения, которые находятся по формуле:

Gk=63 = 63 = 50,4

=(12,5 + )( )=(12,5 + )( )=12,88

Напряжения G и ;

G= = = 17кН/см²;

= = = 0,329 кН/см²;

    1. Расчёт опорной части главной балки.

Расчётом должны быть проверены опорные рёбра на смятие, опорная часть балки - на устойчивость и сварные швы, прикрепляющие опорное ребро к стенке балки.

  1. Сначала проверяются размеры ребра bp и tp из расчёта на смятие его торцовой поверхности Ар реакцией Fоп: Fоп = Rр Ар= Rр tрbр, где Rр - расчётное сопротивление смятию торцовой поверхности. Для стали С345 Rр = 516МПа, Fоп = qL / 2 = 121,74/14,6=888,7кН - опорная реакция главной балки, q - расчётная нагрузка на главную балку.

Задавшись tр = 20мм, определяем требуемую ширину ребра:

bр.тр.=Fоп/(Rptp)= 888,7/(516 0,02) = 86,11 мм.

Принимаем bp=200 мм.

  1. Проверяется устойчивость опорной части балки из плоскости стенки как центрально-сжатой стойки, нагруженной силой FОП:

FОП/( AОП) RY,

=19,65 31,5

где AОП – расчетное сечение стойки, включающее сечение ребра и примыкающий к нему участок стенки шириной

b1=0,65tW =0,65 0,012 = 0,063м;

AОП=bPtP+b1tW=0,2 0,02+0,063 0,012=0,0047м²;

-коэффициент продольного изгиба в зависимости от гибкости Y=hW/iY =150/8,6=17,44;

iY=bP/ = 0,2/ = 0,086м;

По таблице находим коэффициент продольного изгиба =0,962;

  1. Местная устойчивость.

bef/tP0,36 +0,1Y=2,037см;

где bef=(bP-tW)/2=4,7мм

  1. Опорная реакция с ребра на стенку балки передается через вертикальные угловые швы.

Принимаем сварку полуавтоматическую проволокой СВ-10НМА.

Тип электродов-Э50.

Требуемый катет шва Kf=1/f ( Fоп /2 85 Rwf)-1/2 =1/0,9 =

Катет шва назначают равным или более минимального конструктивного.

Сварка выполняется, как правило, полуавтоматом с применением сварочной проволоки диаметром 1,4…2мм. В этом случае f=0,9 при kf=3…8мм и f=0,8 при kf=9…12мм.

Если fRWF>ZRWZ, то kf следует определять по металлу границы сплавления, где Z=1,05 при kf=3…8мм и Z=1 при kf=9…12мм.

  1. Опорная реакция с ребра на стенку балки передается через вертикальные угловые швы. Требуемый катет шва

kf,тр=(1/f)FОП/(2x85RWf).

Принимаем сварку полуавтоматическую проволокой СВ-10НМА.

Тип электродов-Э50.
