Выбор монтажных и захватных приспособлений.

Выбор грузозахватных приспособлении производится в тесной увязке с решением вопросов о способах установки отдельных элементов конструкций и методах производства монтажных работ в целом с учетом всех габаритов монтируемых элементов, а также с учетом максимального пакетирования мелкоразмерных и легкомассных элементов, оптимального укрупнения монтируемых элементов в монтажные блоки с целью максимального использования грузоподъемности монтажных кранов.

Для строповки сборных элементов промышленных и гражданских зданий применяются универсальные и специальные канатные стропы с крюками, а также пальцевые, рамочные, вилочные, фрикционные захваты и петлизахваты. Наиболее широко применяются универсальные канатные стропы, оснащенные чалочными крюками для подъема сборных элементов за монтажные петли. Стандартом предусматриваются следующие типы канатных стропов: 1СК – одноветвевые; 2СК – двухветвевые; 3СК – трехветвевые; 4СК – четырехветвевые; СКП – двухпетлевые; СКК – кольцевые.

Наряду с унифицированными стропами общего назначения применяются специальные стропы, рассчитанные на определенную номенклатуру изделий и схемы строповки. Для подъема плит перекрытий, имеющих шесть точек подвеса, применяются балансирные стропы с блоками, обеспечивающими равномерное натяжение ветвей стропов.

Для монтажных работ чаще всего применяют стропы из стальных канатов диаметром от 12 до 30 мм. При изготовлении стропов более чем с тремя ветвями следует соблюдать их равенство по длине, иначе нагрузка в ветвях окажется неравномерной.

Строповка колонн, имеющих консоли, производится рамочными захватами. Петли-подхваты применяются для строповки плоских плит перекрытий крупнопанельных зданий, имеющих строповочные отверстия. Вилочные захваты применяются для подъема железобетонных лестничных маршей, в том числе объединенных с полуплощадками.

Строповку ферм покрытий осуществляют с помощью решетчатых или блочных траверс универсальными стропами, стропами с полуавтоматическими или электрическими захватными устройствами.

Подъем плит перекрытий и покрытий производят четырехветвевыми стропами либо траверсами за петли. Крупноразмерные плиты стропуютсятрехтраверсными и трехблочными захватными приспособлениями с увеличенным числом точек подвеса.

Строповку стеновых железобетонных панелей, находящихся в вертикальном положении, обычно выполняют двухветвевыми стропами или траверсами.

Монтажные приспособления выбираем из каталога «Унифицированные схемы строповок железобетонных и металлических конструкций», затем вносим в таблицу «Ведомость монтажных и захватных приспособлений».

№	Наименование устройства или приспособления	эскиз	Грузоподъем-ность, т	Масса, т	Высота строповки, м	Назначение

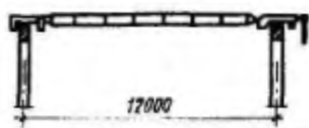

1	Траверса, ПИ Промстальнаяконструкция, 20527М-13		16	0,24	1	Установка двухветвевых колонн. Растроповка производится с земли

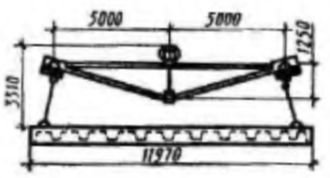

2	Траверса, ПИ Промстальнаяконструкция, 1968-9		9	0,94	3,2	Установка подкрановых балок длиной 12м
3	Траверса, ПК Стальмонтаж, 1950-53		16	0,99	3,5	Установка стропильных ферм и балок пролетом 18 м
4	Траверса, ПИ Промстальнаяконструкция, 15946Р-13		10	1,08	3,31	Укладка плит покрытия размерами 1,5*12 и 3*12 м
5	Траверса, ПИ Промстальнаяконструкция, 15946Р-10		5	0,45	1,8	Установка панелей стен и перегородок длиной 6 и 12 м
6	Строп четырехветвевой, ПИ Промстпльконструкция 21059М-28		5	0,22	9,3	Выгрузка и раскладка различных конструкций
7	Клиновой вкладыш, ЦНИИОМТП, № 7		_	0,01	_	Выверка и временное крепление колонн при установке их в фундаменты стаканного типа
8	Расчалка. ПИ Промстальнаяконструкция, 2008-09	1 -закрепляемая конструкция; 2-рычажная лебедка грузоподъемностью 0,75 т; 3-якорь	_	0,1	_	Временное крепление колонн, ферм, балок и т.д
9	Инвентарная распорка, Промстройпроект, 04-00-1		_	0,09	-	Временное крепление стропильных ферм при шаге 12 м
10	Навесные подмости, ПИ Промстальконструкция, 1942Р		_	0,04	_	Обеспечение рабочего места на высоте
11	Временное ограждение ПИ Промстальконструкция, 4570Р-2		_	_	_	Обеспечение рабочего места на высоте
