Конструкции фоторепродукционных аппаратов

Фоторепродукционные аппараты могут быть горизонтальными, вертикальными и компактными – в соответствии с расположением оптической оси (рис. 1-21).

Рис. 1-20 Схема устранения бликов

В горизонтальных аппаратах основные элементы для установки масштаба сконструированы так, что находятся в плоскости, перпендикулярной горизонтали (рис. 1-19). Эти фоторепродукционные аппараты предназначены для выполнения крупноформатных работ. В них используются объективы с большим фокусным расстоянием, благодаря чему достигается довольно четкое отображение оригинала на негативе. Данные фоторепродукционные аппараты имеют прочный, тяжелый корпус, который устанавливается на специальных полах (для подавления возможных вибраций аппарата). Тем самым устраняется относительное смещение оригинала, объектива и фотопленки в процессе экспонирования, что может приводить к нерезкости фотографического изображения.

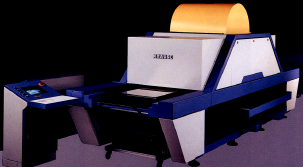

Рис. 1-21

Конструктивные разновидности фоторепродукционных аппаратов: a компактный фоторепродукционный аппарат (вертикальный ход лучей); б пример компактного фоторепродукционного аппарата (Reprotechnische Systeme RTS);в вертикальный фоторепродукционный аппарат (компактная схема с преломлением лучей)

Компактные аппараты всегда имеют вертикальную оптическую ось. Так как высота аппарата ограничена (в целях удобства обслуживания), а требуемый масштаб снимков обычно находится в интервале от 20 до 300%, в них применяют широкоформатные объективы с небольшим фокусным расстоянием. Вертикальные фоторепродукционные аппараты за счет включения в оптическую схему плоского зеркала позволяют при вертикальной установке фотопленки располагать оригинал горизонтально. Такое расположение обеспечивает удобство обслуживания аппарата.

В зависимости от конструкции различают одно- и двухкомнатные фоторепродукционные аппараты. У двухкомнатных аппаратов оригиналодержатель расположен в светлой комнате, а экспонируемый материал – в темной. Однокомнатные фоторепродукционные аппараты выполнены либо как аппараты для светлых помещений со светонепроницаемой переносной кассетой для фотопленки, которая обрабатывается затем в темной комнате, либо как аппараты для темных помещений.

Контактнокопировальные рамы

Контактнокопировальные рамы (рис. 1-22) необходимы для копирования в непосредственном контакте изображения, изготовленного на прозрачной основе, и неэкспонированной фотопленки. Этим способом можно легко получить:

• копии оригиналов;

• растрированные фотоформы с полутоновых изображений с применением контактного растра;

• цветоделенные изображения при наличии комплекта светофильтров и цветных оригиналов на прозрачной основе;

• преобразование негативпозитив.

Рис. 1-22 Контактно-копировальная рама: a схема; б пример устройства (Sack)

Копии можно изготавливать исключительно в масштабе 1:1. Контактнокопировальные рамы не имеют оптической системы фокусировки. Направленный свет излучается точечным источником. Рассеянный свет, необходимый в отдельных случаях (например, для удаления монтажных контуров при экспонировании или для изготовления нерезких масок), создается с помощью дополнительно установленных ламп рассеянного света, пленок, которые подкладываются под копируемое изображение, и др. Подлежащий копированию оригинал на прозрачной основе кладут на горизонтальную стеклянную пластину контактнокопировальной рамы эмульсионным слоем вверх. Точечный источник света расположен ниже стекла. Между ними устанавливается револьверная головка со светофильтрами, с помощью которой на пути хода лучей устанавливают требуемый светофильтр. Незасвеченную фотопленку кладут на прозрачный оригинал светочувствительным слоем вниз. В заключение сверху укладывается резиновое полотно, снабженное прижимными кантами по краям. С помощью вакуумного насоса из пространства между стеклянной пластиной и резиновым полотном удаляется воздух, так что атмосферное давление прижимает к стеклу пленки и резиновое покрытие. Необходимым условием для получения копии высокого качества является плотный контакт между оригиналом и фотопленкой при экспонировании. Для обеспечения точности процессов репродуцирования используются программные устройства, устанавливающие время экспонирования с управлением от компьютера.

Контактно-копировальные рамы для фотопленок "дневного света" оснащены источниками с большой долей излучения в УФ области спектра (например, ртутногалогенными лампами высокого давления).
