Позначення умовні графічні. Центрифуги.
(ГОСТ 2.795-80)
Найменування |
Позначення |
Центрифуги фільтрувальні а) періодичної дії з вивантаженням осаду - ручним
|
|
- гравітаційним (під дією сили тяжіння) |
|
- автоматичним |
|
б) безперервної дії з вивантаженням осаду - інерційним |
|

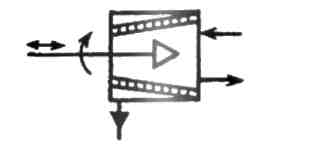

- вібраційною з горизонтальним конічним ротором |
|
- з вертикальним конічним ротором |
|
- з пульсуючим ротором |
|
- шнековим |
|
Центрифуги відстоювання а) періодичної дії з вивантаженням осаду: - ручним |
|
- гравітаційним ( під дією сили тяжіння) |
|
- автоматичним (ножами) |
|
Центрифуги з гідравлічним приводом ротора а) із зовнішнім приводом - неповнопоточні |
|
- повнопоточні |
|
б) з внутрішнім приводом - неповнопоточні |
|
- повнопоточні |
|
Центрифуги трубчаті періодичної дії з ручним вивантаженням осаду |
|
Сепаратори - періодичної дії з ручним вивантаженням осаду |
|
- безперервної дії з гідравлічним ви вантаженням осаду |
|
Позначення умовні графічні. Апарати для сушіння.
(ГОСТ 2.792-74)
Найменування |
Позначення |
Апарати сушильні. Загальне позначення |
|
Сушарка розпилювальна з форсунковим розпиленням |
|
Сушарка барабанна з барабаном, що обертається (під атмосферним тиском) |
|
Шафи сушильні під тиском, нижчим за атмосферний |
|
Сушарки із зваженим шаром: з киплячим шаром |
|
циклонні |
|
Рекомендовані умовні позначення деяких пристроїв, відсутні в стандартах
Найменування |
Позначення |

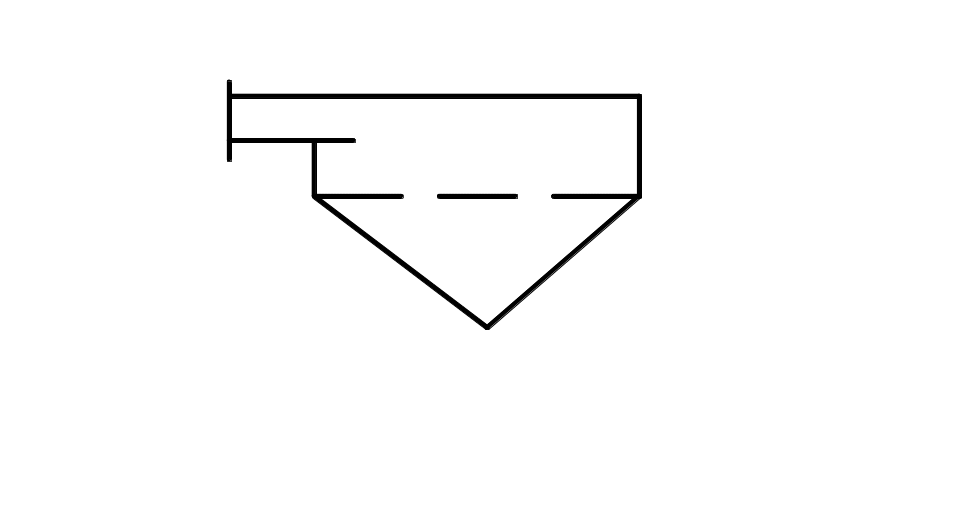

Закрита зливна лійка з гідрозатвором |
|
Оглядовий ліхтар |
|
Вогнезагороджувач |
|
Вакуум-насос |
|
Бризковідділювач |
|
