Позначення елементів гідравлічних і пневматичних мереж
(ГОСТ 2.782-96)
Найменування |
Позначення |
Насос нерегульований - с нересиверсним потоком |
|
- з ресиверсним потоком |
|
Насос регульований - з нересиверсним потоком |
|
- з ресиверсним потоком |
|
Насос – дозатор
|
|
Компресор |
|
Насос ручний
|
|
Насос шестерінчастий
|
|
Насос кривошипно-поршевий
|
|

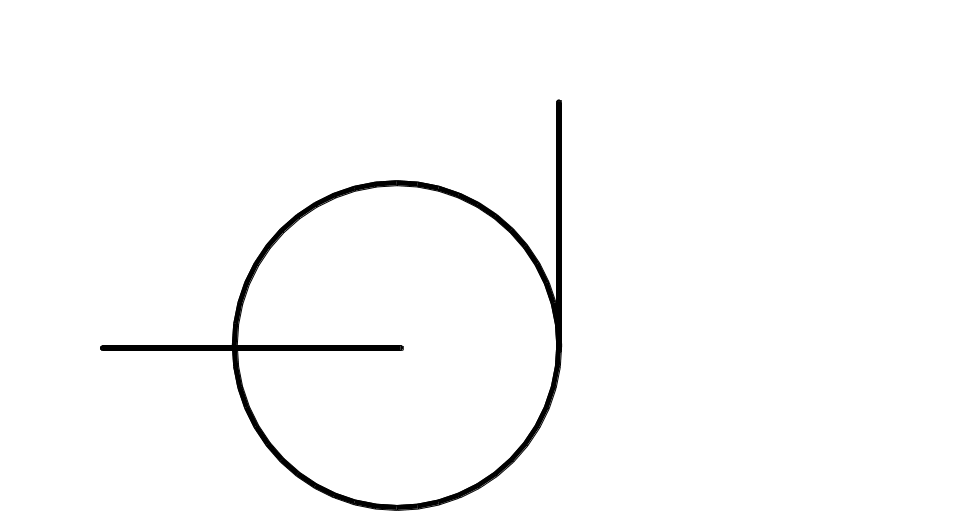

Насос лопатевий відцентровий |
|

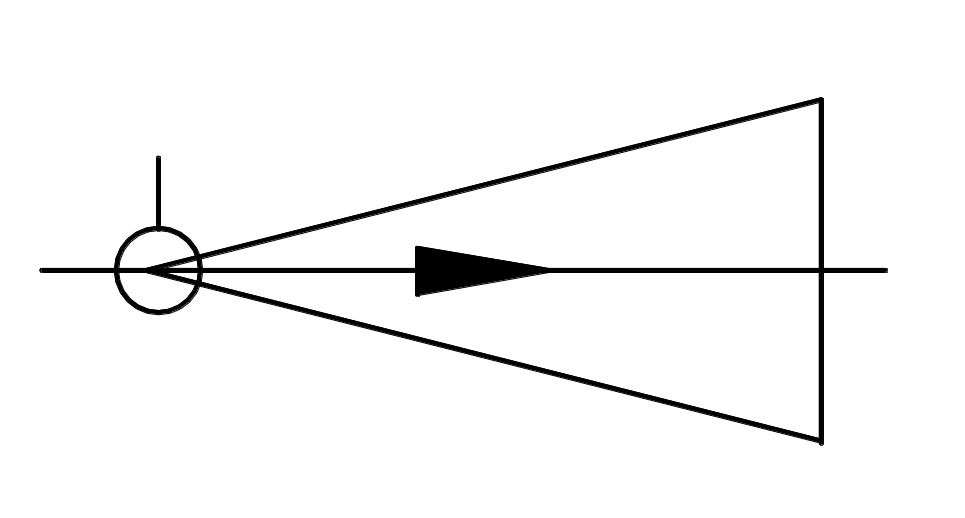

9. Насос струменевий, загальне позначення |
|

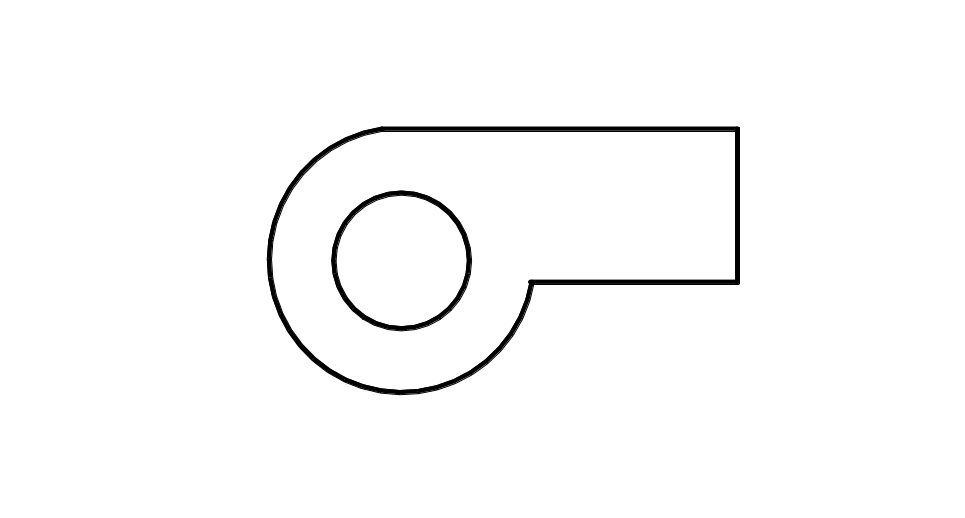

10. Вентилятор: - відцентровий
|
|
- осьовий
|
|

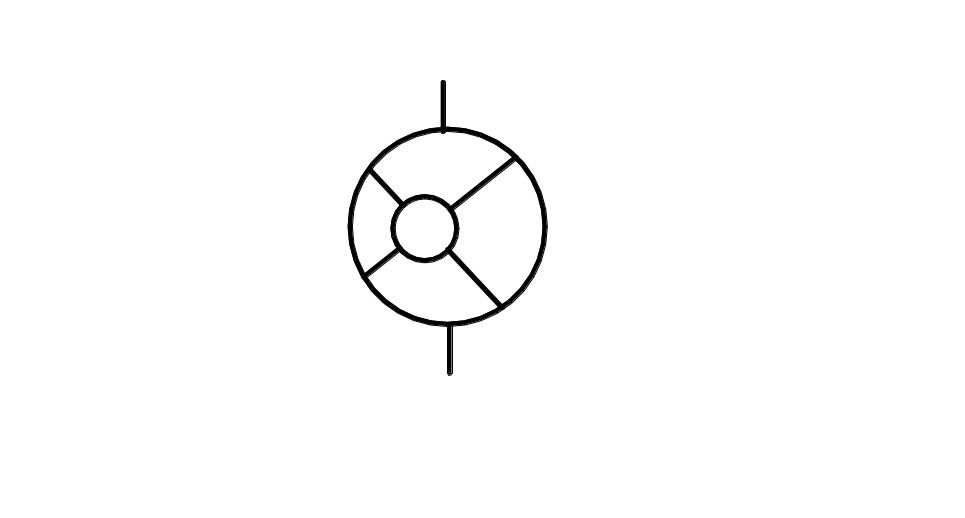

11. Насос ротаційно-лопатевий (пластинчастий) |
|
Позначення умовні графічні. Апарати випарні.
(ГОСТ 2.788-74)
Найменування |
Позначення |
Обичайки – під атмосферним тиском
- з внутрішнім тиском вище атмосферного
- з внутрішнім тиском нижчим за атмосферний
|
|
Днища – під атмосферним тиском
- з внутрішнім тиском вище атмосферного - з внутрішнім тиском нижчим за атмосферний |
|
Корпуси апаратів – під атмосферним тиском
- з внутрішнім тиском вище атмосферного
- з внутрішнім тиском нижчим за атмосферний
|
|

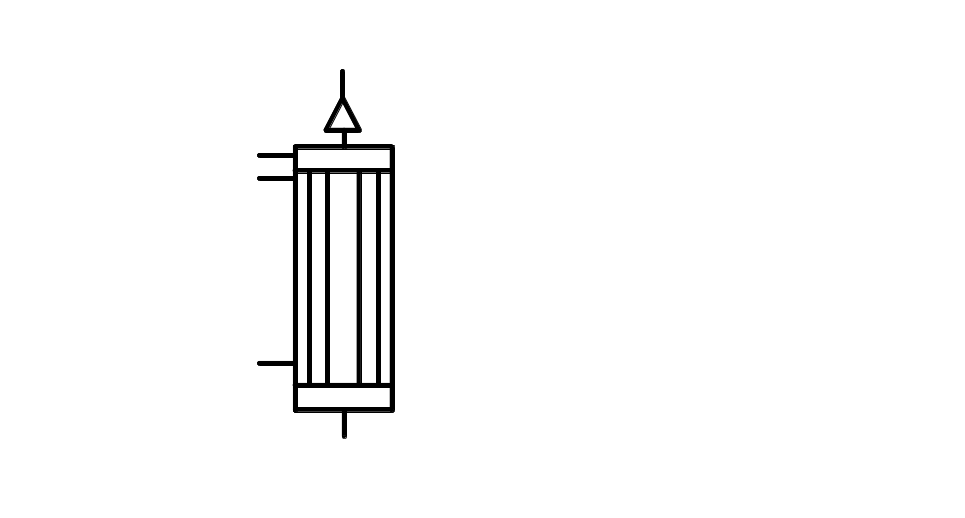

Корпуси плівкових випарних апаратів - під атмосферним тиском
- з внутрішнім тиском вище атмосферного
- з внутрішнім тиском нижчим за атмосферний |
|
Апарати випарні. Загальне позначення |
|
Апарати випарні з природною циркуляцією: із співвісною гріючою камерою |
|

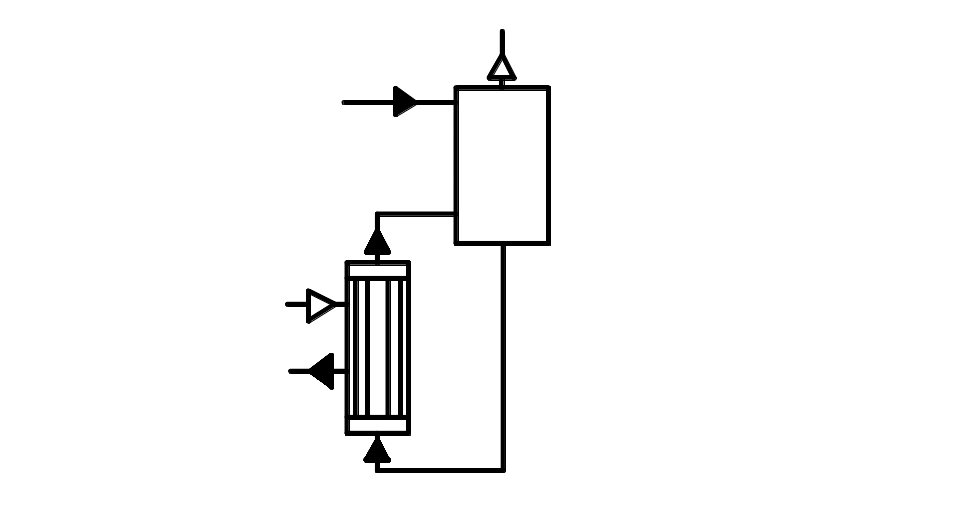

з виносною гріючою камерою |
|

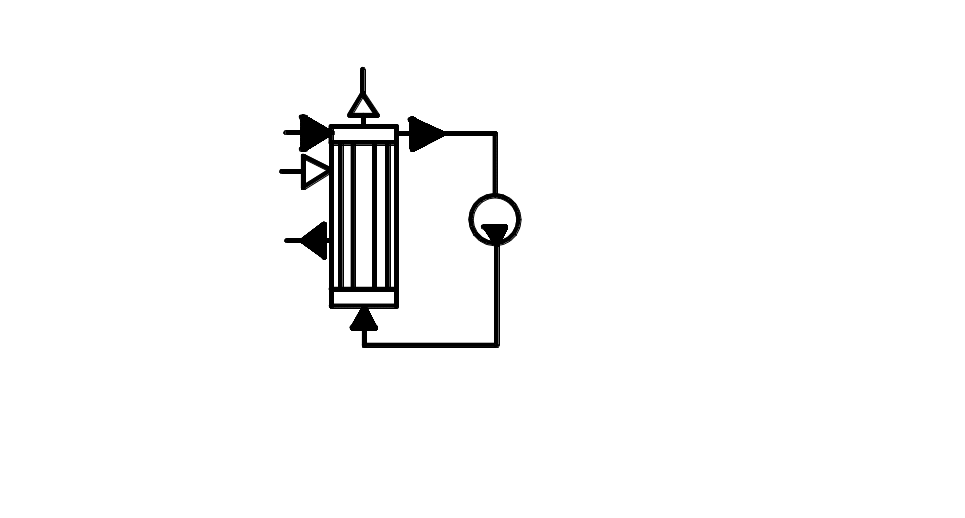

Апарати випарні з примусовою циркуляцією: із співвісною гріючою камерою |
|
з виносною гріючою камерою |
|

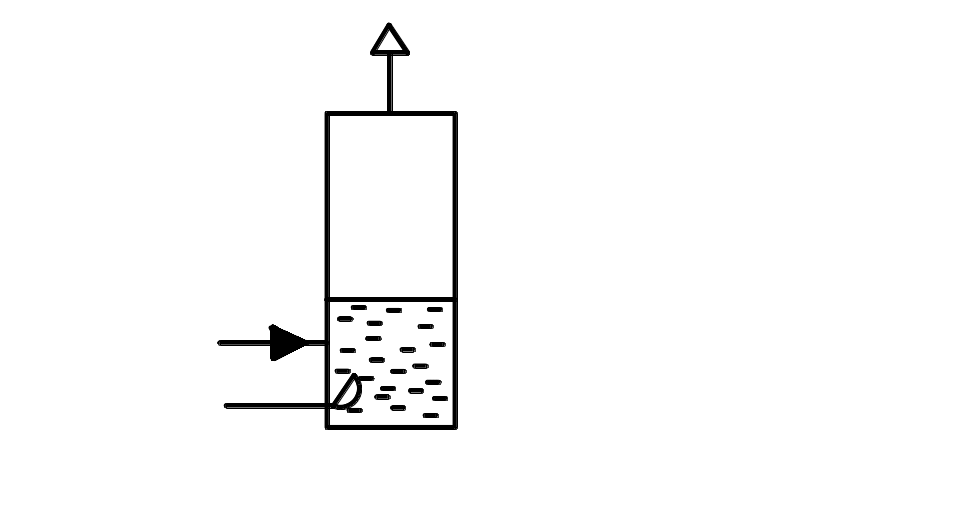

Апарат випарний із зануреним горінням |
|
