Позначення умовні графічні. Елементи трубопроводів. (гост 2.784-96)

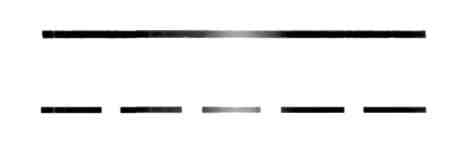

Трубопровід

- лінії всмоктування, напору, зливу

- лінії керування, дренажу, випуску повітря, відводу конденсату

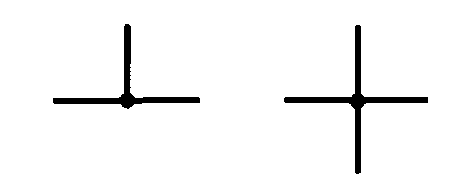

З’єднання трубопроводів

Перетинання трубопроводів без з’єднання

або

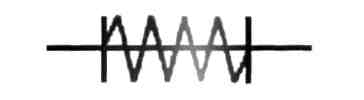

Ізольована ділянка трубопроводу

З’єднання трубопроводів роз’ємне

- загальне позначення

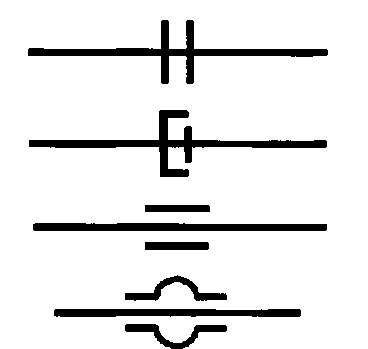

- фланцеве

- штуцерне різьбове

- муфтове різьбове

- муфтове еластичне

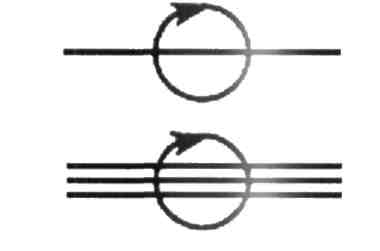

Зворотне з’єднання

- однолінійне

- трьохлінійне

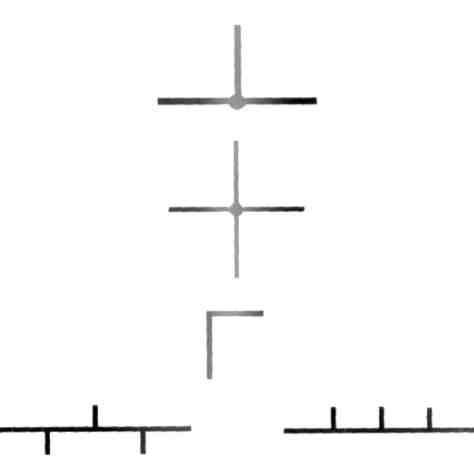

Деталі з’єднання трубопроводів

- трійник

- хрестовина

- відвід (коліно)

- розгалуження

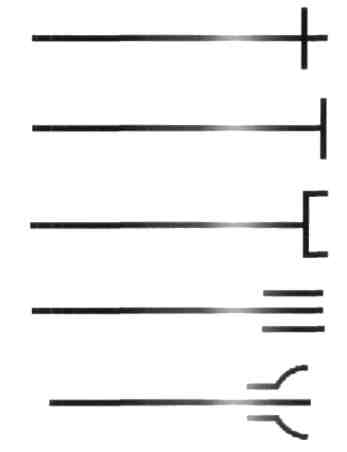

Кінець трубопроводу під роз’ємне з’єднання

- загальне позначення

- фланцеве

- штуцерне різьбове

- муфтове різьбове

- муфтове еластичне

Перехід, патрубок перехідний

- загальне позначення

- фланцевий

- штуцерний

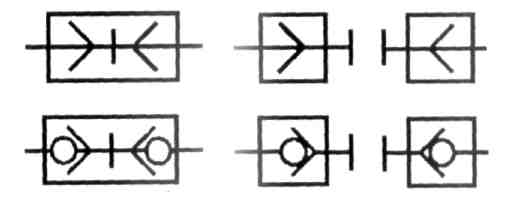

Швидко роз’ємне з’єднання

- без запірного елементу

- с запірним елементом

Форсунка

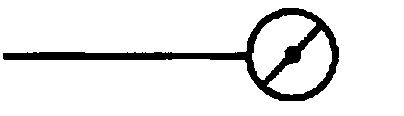

Забірник повітря із атмосфери

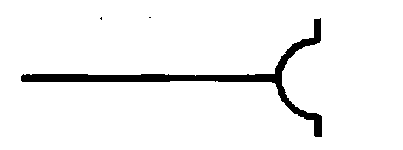

Забірник повітря від двигуна

Вентиль, клапан запірний:

- прохідний

- кутовий

Вентиль, клапан регулюючий:

- прохідний

- кутовий

Клапан запобіжний:

- прохідний

- кутовий

Клапан дросельний

Клапан редукційний (вершина трикутника повинна бути напрямлена в бік підвищення тиску)

Засувка

Кран прохідний

Клапан зворотний:

- прохідний^*)

- кутовий
