1. Загальні положення

Графічна частина технічного проекту відображає остаточне технічне вирішення процесу (установки), вибір принципової схеми з вказівкою технічних харак­теристик і вимог до виконання устаткування, а також вибір апаратури і устаткування на основі проведених розрахунків.

Графічна частка курсового проекту складається з технологічної схеми і креслення загального виду основного апарату.

Графічна частина дипломного проекту бакалавра вміщує:

- технологічну схему виробництва (відділення) з врахуванням нових технічних рішень, запропонованих в проекті і зазначенням на ній пристроїв КВП та автоматики, які регулюють процеси, що протікають в основному апараті;

- креслення основного апарату з характерним вузлом або деталями цього апарату;

- таблицю, що відображає очікувані результати впровадження у виробництво нового технічного рішення (матеріальний баланс, порівняльну таблицю промислових відходів, порівняльну таблицю техніко-економічних показників, тощо).

Графічна частина дипломного проекту вміщує:

- технологічну схему виробництва (відділення) з врахуванням нових технічних рішень, запропонованих в проекті і зазначенням на ній пристроїв КВП та автоматики;

- креслення основного апарату;

- вузли і деталі основного апарату;

- компоновочні креслення;

- таблицю техніко-економічних показників базового і проектує мого виробництва.

- таблицю матеріального балансу і т.д.

Перелік креслень графічної частини може змінюватися по узгодженню з керівником проекту в залежності від тематики.

Графічна частина проекту повинна задовольняти вимогам ЄСКД, що пред'являються до виконання технічного проекту.

Технологічну схему і загальний вид апарату виконують, як правило, на листах креслярського паперу основного формату А1 (594X841 мм), згідно ГОСТ 2.301—68. Поряд з вказаним форматом у разі потреби можна користуватися іншими основними форматами, позначення і розміри сторін яких повинні відповідати вказаним нижче:

Позначення формату	А0	А1	А2	А3	А4
Розміри сторін формату, мм	341×1189	594×841	420×594	297×420	210×297

Допускається вживання додаткових форматів, що утворюються збільшенням ко­ротких сторін основних форматів на величину, кратну їх розмірам. Позначення похідного формату складається з позначення основного формату і його кратності, наприклад А1×3, А4×8 і т. д.

Поле креслення обмежують рамкою, яка проводиться суцільними лініями і розташована від лівої кромки креслення на 20 мм, а від решти кромок — на 5 мм (см. рис.1):

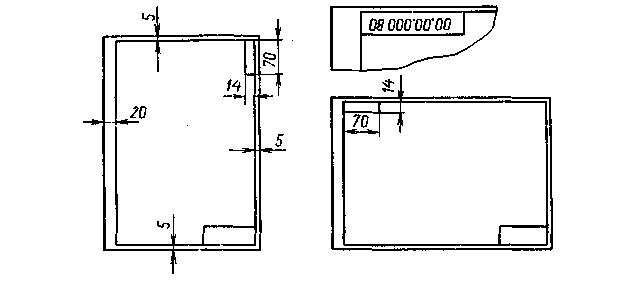

Рис.1. Розташування рамки на кресленнях графічної частини

Масштаби зображень на кресленнях вибирають по ГОСТ 2.302—68 з наступного ряду: 1:1; 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25: 1:40; 1:50; 1:75; 1:100. Стан­дартом передбачаються також деякі масштаби збільшення (2:1; 2,5:1; 4:1; 5:1; 10:1). Не рекомендується застосовувати на одному кресленні близькі за значенням масштаби для видів, розрізів і перетинів, наприклад М 1:4 і М 1:5.

Основний напис відповідно до ГОСТ 2.104—68 розташовують в правому нижньому кутку креслення і виконують формою (рис.2).

Крім того, у верхній частці листа розташовують додаткову графу розміром 70 ×14 мм, призначену для повторного запису позначення креслення, яке приводиться в основному написі.

При заповненні основного напису в її графи вносять наступні відомості:

а) «Розроб.» — прізвище студента, що виконав проект, його підпис і дата виконання креслення;

б) «Кер.пр.» — прізвище керівника і його підпис з вказівкою дати;

в) «Т. контр.» технічний контроль;

Рис.2. Основний напис до креслення

г) «Н. контр.» — нормоконтроль;

д) «Затв.» — затвердив;

ж) у верхній графі указують позначення креслення; На кафедрі ТНРЕ прийняте наступне позначення креслень:

- скорочена назва типу документу: для курсових проектів - ПК; для дипломних проектів - ПД; для дипломного проекту бакалавра - ПДБ, для випускної кваліфікаційної роботи – ВКР;

- дві останні цифри залікової книжки студента;

- номер креслення згідно з відомістю;

- скорочена назва креслення: для технологічної схеми - Сх, для принципової схеми – СП, для блок схеми – БС; для карти-схеми – КС. На кресленні основного апарату: вид загальний – ВЗ; Збірне креслення – Зб. Компоновочні креслення: розріз - Рз; план – Пл. Таблиця техніко-економічних показників – ТЕП; таблиця матеріального балансу – МБ.

з) у центральній графі указують найменування виробництва (стадії) або виробу в називному відмінку в однині, причому на першому місці поміщають іменник. Найменування виробу повинне відповідати прийнятій термінології і бути по можливості стислим (наприклад, колона ректифікайна, колона синтезу, теплообмінник і т.д.). Під найменуванням вироби записують вид креслення (наприклад, збірне креслення, загальний вид і т.д.);

й) у першій нижній графі поміщають скорочену назву інституту і номер групи;

к) у графі «Масштаб» указують масштаб основної проекції згідно ГОСТ 2.201-80.
