6. Способи очищення викидів в атмосферу забруднюючих речовин

Завдання очищення викидів забруднюючих речовин полягає у вилу­ченні з газів, що викидаються, завислих твердих і рідких домішок - пилу, диму, крапель, туману (аерозолей) та бризок, або в нейтралізації газо­подібних і пароподібних домішок.

Очищення википів від аерозолей здійснюється застосуванням елект­рофільтрів, методом фільтрування через різноманітні пористі матеріали або гравітаційної (інерційної) сепарації і способом мокрого очищення.

Залежно від агрегатного стану забруднюючої речовини, що вловлюється, установки (апарати) поділяються на газоочисні і пиловловлюючі. Основною частиною цих установок є апарат очищення газу, в якому безпосередньо здійснюється процес вловлювання або знешкодження речовин, які забруд­нюють атмосферу.

Очищення викидів від паро- та газоподібних домішок здійснюється мето­дом абсорбції - процес розчинення компонентів газової суміші у рідині (воді, розчинах лугів, етаноламінах тощо), або методом адсорбції - процес вбиран­ня газу селікагелем, активованим вугіллям та іншими фільтрами з пористою структурою.

До переваг абсорбційної очистки належать:

високий рівень очищення (90 - 98%);

безперервність процесу очищення;

можливість отримання великої кількості домішок і можливість регене­рації абєорбента.

96

До недоліків даного методу слід віднести громісткість обладнання, складність технологічної схеми очищення.

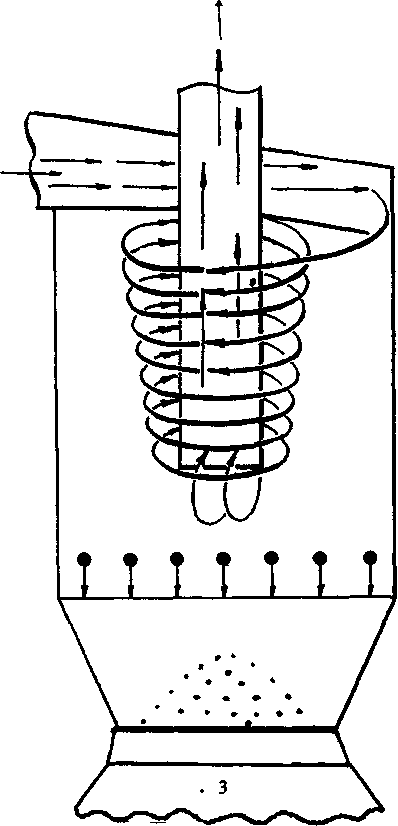

Мал. 1. Принципова схема сухої інерційної очистки газів («Циклон»): 7- подача неочищеного газу; 2 - відведення очищеного газу; З - бункер для збирання осадів

97

7 -462

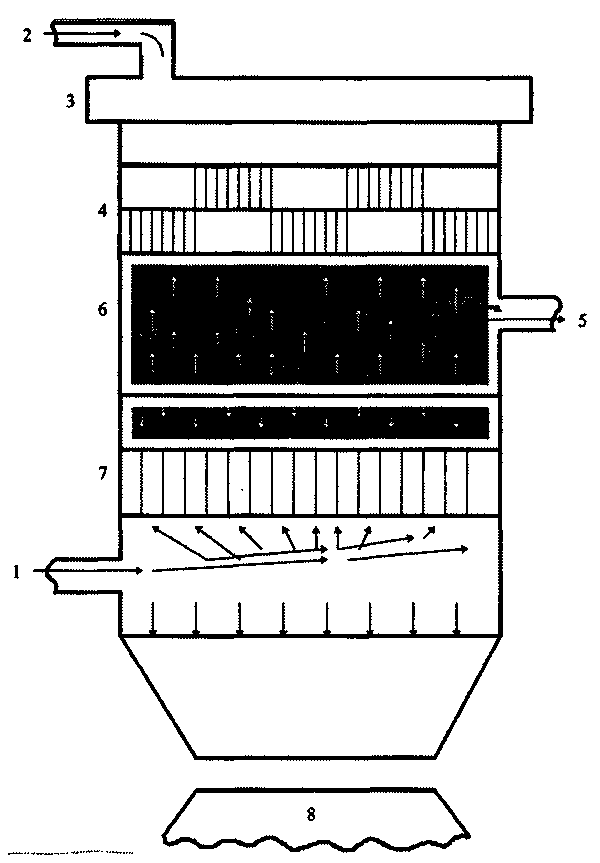

Мал. 2. Принципова схема мокрої очистки газів («Скрубер»):

1- подача неочищеного газу; 2 - подача води; 3 - зрошувальний бак;

4 - розподільчий насадок; 5 - відведення очищеного газу; 6 - основний насадок;

7 - щитовий насадок; 8 - бункер для збирання осадів

98

Застосування пилогазоочисних споруд (апаратів) значно зменшує забруд­нення навколишнього природного середовища, так, установка "Циклон" за­тримує 50% пилу, "Скрубер" - 90% пилу (30% сірчаного газу), їх принци­пові схеми показані на мал. 1 та 2.

Природоохоронним законодавством та керівними документами з будівництва і реконструкції об'єктів (споруд), які здійснюють забруднюючі викиди в атмосферу, передбачається обладнання їх газоочисними і пиловлов-люючими установками (апаратами, приладами або обладнанням).

Пилогазоочисною установкою може бути апарат або група апаратів, при­значених для вловлювання (знешкодження) шкідливих компонентів із газів, що відходять, або вентиляційних викидів з механізмами, обладнанням, ко­мунікаціями і приладами.

Пилоочисна установка "Циклон" затримує до 50% твердих часток ви­кидів в атмосферу від котелень.

Пилоочисна установка "Скрубер" затримує до 90% твердих часток і до 30% сірчаного газу. Скид забрудненої води повинен здійснюватись тільки після її нейтралізації каустичною (кальцинованою) содою та відстоювання.

Пилогазоочисні установки (ПГОУ) по методах очистки поділяються на такі групи:

1 група - апарати сухої інерційної очистки газів від пилу (циклони оди­ничні, групові і батарейні, жалюзійні пиловловлювачі, акустичні коагулято­ри, ротоклони, пилоосадкові камери і димососи-Ішловловлювачі);

2 група - апарати мокрої очистки газів від пилу, рідких і газоподібних домішок (порожнисті і насадкові скрубери, мокрі циклони, ротоклони, бар-ботажні та пінні апарати, турбулентні газопромивачі, апарати доцентрової та відцентрової дії, гідродинамічні апарати);

3 група - апарати для очищення газу від пилу і туману методом фільтру­вання (тканинні, волокнисті і пористі фільтри, мішочні, рамні та рукавні фільтри зі зворотним, струмним і імпульсним продуванням та механічним трясінням);

4 група - апарати електричної очистки газів від пилу і туману (елект­рофільтри сухі, мокрі та комбіновані);

5 група - апарати термічної і термокаталітичної очистки газів від газо­подібних домішок (печі та установки дезодорації речовин, що неприємно пах­нуть, каталітичного розкладання і допалювання газів, що відходять) - цик­лонні і камерні;

6 група - апарати хімічних методів очистки газів і газоподібних домішок (абсорбційні, адсорбційні і рекупераційні та переробки вловлених про­дуктів);

7 група - апарати інших методів очистки - гідродинамічної дії елект-рофільтрування і змішаного типу.

Ефективність роботи пилогазоочисних установок по очищенню ви­кидів забруднюючих речовин в атмосферу приведена в табл. 6

7* 99

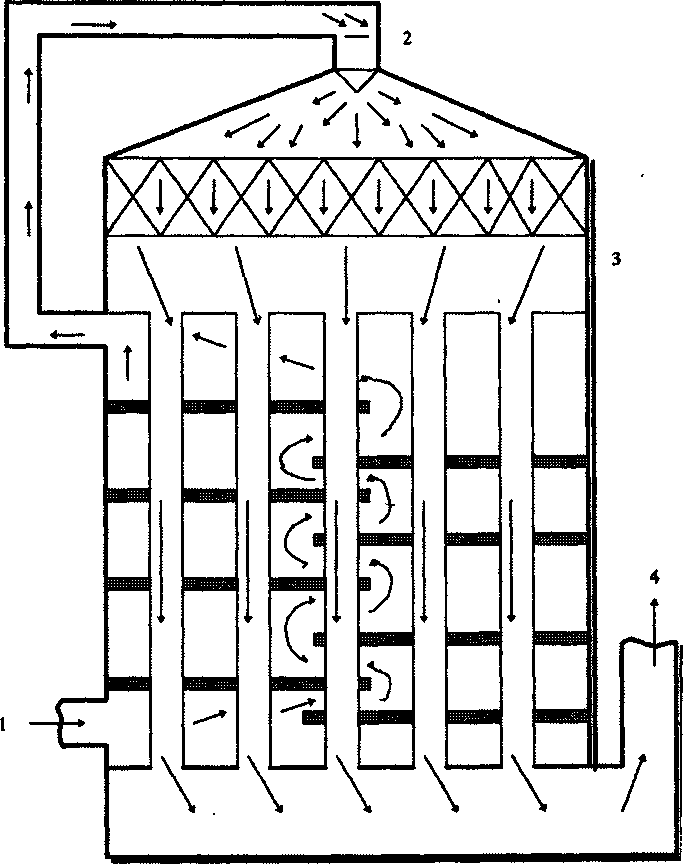

Мал. 3. Принципова схема термокаталітичної очистки вуглеводів:

1- подача неочищених газів; 2 - пальник; 3 - каталізатор;

100

4 - відведення очищених газів

Для знешкодження вуглеводів вживаються такі захопи:

термічний (спалювання вуглеводів на спеціальних установках або пе­чах ТІЩ), якщо можна сполучити уловлювання і спалювання, найбільш ефективний метод повне знешкодження (99%), що не потребує капіталь­них вкладень (необхідна тільки труба для подачі вуглеводів) і змен­шується споживання кисню;

термокаталітичний (каталізатори працюють в інтервалі 250-500° С температурного режиму), вуглеводи, що відходять, подаються насосом на пальник для нагрівання, після проходження через каталізатори і знешко­дження, викидаються в атмосферу.

Принципова схема термокаталітичної установки показана на мал. 3.

Таблиця 6

Ефективність очистки викидів забруднюючих речовин пилогазоочисними установками (апаратами)

№ п/п	Джерела викидів, пилогазоочисні установки (апарати)	Ефективність очистки /0
		твердих і рідких речовин	газо­подібних речовин
1	2	3	4
1	Ваграночні гази:
	, сухі іскрогасники;	15-30
	мокрі іскрогасники;	50-80
	сухі циклони;	75-80
	напівскрубер, рукавні фільтри;	95-97
	випалювачі вуглекислого газу		95-97
2	Гази, що відходять від електропечей:
	насадкові скрубери;	68-72
	тканинні фільтри;	95-97
	електрофільтри	92-94
3	Гази, що відходять від котелень:		85-94
	електрофільтри;	85-95
	відцентровані скрубери (ВТИ);	87-94
	мокропруткові пиловловлювачі;	75-85
	групові циклони (ЦН-15)	70-90
4	Аспіраційне повітря механічної
	обробки металів:
	а) апарати сухої очистки:
	циклони (ЦН-11, ЦН-15);	80-87
	пилоопадні камери;	45-55
	конусні циклони "СИОТ;	60-70
	циклони зі зворотним конусом;	60-70
	групові циклони;	85-90
	рукавні фільтри;	95-98
	сітчасті фільтри ЗИЛ-900 для волоконного пилу	99

101

1	2	3	4
	б) апарати мокрої очистки:
	циклони з водяною плівкою (ЦВП);	60-90
	пінні апарати;	75-90
	мокрі пиловловлювачі з внутрішньою циркуляцією;	90-95
	циклонно-пінні апарати;	85-95
	фільтри з кулевими насадками	90-98
5	Вентиляційні викиди від фарбувальних камер:
	форсункові гідрофільтри;	86-92	30-50
	каскадні гідрофільтри;	90-92	20-30
	барботажновихрові гідрофільтри;	90-97	40-50
	установка каталітичного спалювання газів розчинника;		95-98
	спалювання газів у високій температурі котлів		97-99
6	Вентиляційні викиди гальваники:
	а) очищення від аерозолю хрому:
	насадкові скрубери з горизонтальним ходом газу;	90-95
	волокнисті тумановловлювачі;	96-99
	пінні апарати (ПГН);	ДО 87
	цівкові місцеві відсоси з голкопробивним войлоком	90-98
	б) очищення від парів кислот і лугів:
	пінні апарати;		80-85
	форсункові насадкові скрубери		50-60
7	Установки для очищення від оксидів азоту:
	низькошвидкісні газопромивачі «Вентури»;	90-94
	циклонні пінні апарати;	70-80
	те саме з установками плазменої різки	до 90	70-90
