55. Основные принципы телевидения.

Телевизионное изображение формируется на экране приемного устройства и предназначено для рассматривания его глазом. Получателем вещательной телевизионной информации является зритель, наблюдатель; поэтому параметры и характеристики телевизионной системы должны выбираться из условий ее согласования со свойствами и характеристиками зрительной системы человека.

Для решения задачи преобразования трехмерного сигнала в одномерный ис-пользуются два фундаментальных принципа, которые лежат в основе телевидения, - дискретизация изображения и его развертка, т.е. в телевидении используется пространственная и временная дискретизация.

Первый основной принцип телевидения заключается в разбивке изображения на отдельные элементы и поэлементной передаче всего изображения. Одновременная передача сигналов всех элементов неприемлема, так как это потребует такого количества линий связи между передатчиком и приемником, сколько элементов изображения, что исключает возможность практического осуществлени Проблему каналов связи решает второй основной принцип, на котором базируется телевидение, — это последовательная во времени передача по каналу связи информации о яркости элементов. Этот принцип называется разверткой. Возможность последовательной передачи телевизионного изображения по одному каналу связи базируется на явлении инерционности зрения. Инерционностью зрения называется способность зрительного аппарата сохранять зрительное ощущение в течение некоторого времени после прекращения его воздействия. Инерционность проявляется в том, что мелькающий источник света при высокой частоте мельканий кажется непрерывно светящимсяя. Общая задача телевидения — преобразование световой энергии в электрический сигнал, передача этого сигнала по каналу связи и, наконец, преобразование на приемном конце электрического сигнала в оптическое изображение. Исходя из этого, строится ТВ система, включающая весь комплекс технических средств, обеспечивающих получение на приемном устройстве зрительной информации о передаваемом объекте. В зависимости от назначения системы объем и устройство технических средств могут быть различными, но они характеризуются общими для всех систем свойствами. Обобщенные, характерные для ТВ системы устройства и их взаимосвязь представлены в структурной схеме

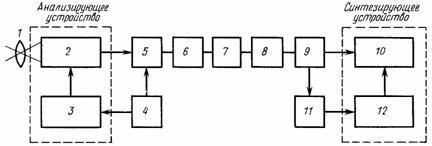

1 – объектив; 2 – оптико-электронный преобразователь; 3 – развертывающее устройство; 4 – синхрогенератор; 5 – усилитель; 6 – передающее устройство; 7 – канал связи; 8 – приемное устройство; 9 – видеоусилитель; 10 – преобразователь сигнал-свет; 11 – селектор импульсов синхронизации; 12 – развертывающее устройство.

56. Развертка. Основные определения: растр, строка, кадр.

Проблему каналов связи решает основной принцип, на котором базируется телевидение, — это последовательная во времени передача по каналу связи информации о яркости элементов. Этот принцип называется разверткой. Возможность последовательной передачи телевизионного изображения по одному каналу связи базируется на явлении инерционности зрения. Инерционностью зрения называется способность зрительного аппарата сохранять зрительное ощущение в течение некоторого времени после прекращения его воздействия. Инерционность проявляется в том, что мелькающий источник света при высокой частоте мельканий кажется непрерывно светящимся.

Развертку можно осуществлять, перемещая развертывающий элемент (электронный луч, сканирующее отверстие и др.) по поверхности изображения по определенному закону. При выборе типа разверток к телевизионной системе предъявляются определенные требования, основные из которых: одинаковое время передачи каждого элемента, минимальные потери на обратный ход и простота технической реализации. В вещательном телевидении и в большинстве случаев прикладного телевидения используется линейная развертка, в частности, прогрессивная и чересстрочная.

В телевизионном вещании принята линейно-строчная развертка (слева направо и сверху вниз, что аналогично привычному письму и чтению), т.е. передача элемента за элементом с постоянным направлением и скоростью вдоль строки и с постоянной скоростью чередования строк в кадре. После каждой строки и каждого кадра передаются синхронизирующие сигналы, определяющие начало разверток по строке и кадру.

След электронного пятна, оставляемый им при быстром движении по экрану, называется строкой. Вследствие инерции зрительного аппарата зритель одновременно видит всю совокупность следов движения электронного пятна на экране. Совокупность видимых строк на экране называется растром. Полный цикл обхода анализирующим и синтезирующим устройством всех элементов изображения называется кадром. При линейно-строчной развертке телевизионную систему обычно характеризуют числом строк z в кадре и числом кадров л-полных изображений в секунду.
