Порядок проведения работы
Ознакомиться со схемой лабораторной установки и расположением приборов. Изучить методические указания, заготовить форму отчета о проведенной работе, в которую внести название и цель работы, основные сведения об изучаемых процессах, схему экспериментальной установки, готовую таблицу 1 и таблицу 3 для записи результатов измерений и вычислений коэффициента теплоотдачи.
Подключить стенд к сети 220 В и включите его автоматом «Сеть».
Включить компьютер и подключить USB разъема стенда к нему.
Вызвать программу сбора и обработки данных лабораторной работы Пуск → MeasLAB → «Комбинированный теплообмен» и запустить ее кнопкой «Пуск» на лицевой панели, после чего автоматически запускается цикл непрерывных измерений.
В программе на лицевой панели выберите трубу, с которой будет проводиться работа.
Кнопкой «ВК1» на панели включить ЛАТР регулирования мощности нагрева труб.
Вывести ручку ЛАТРа на напряжение 70 В.

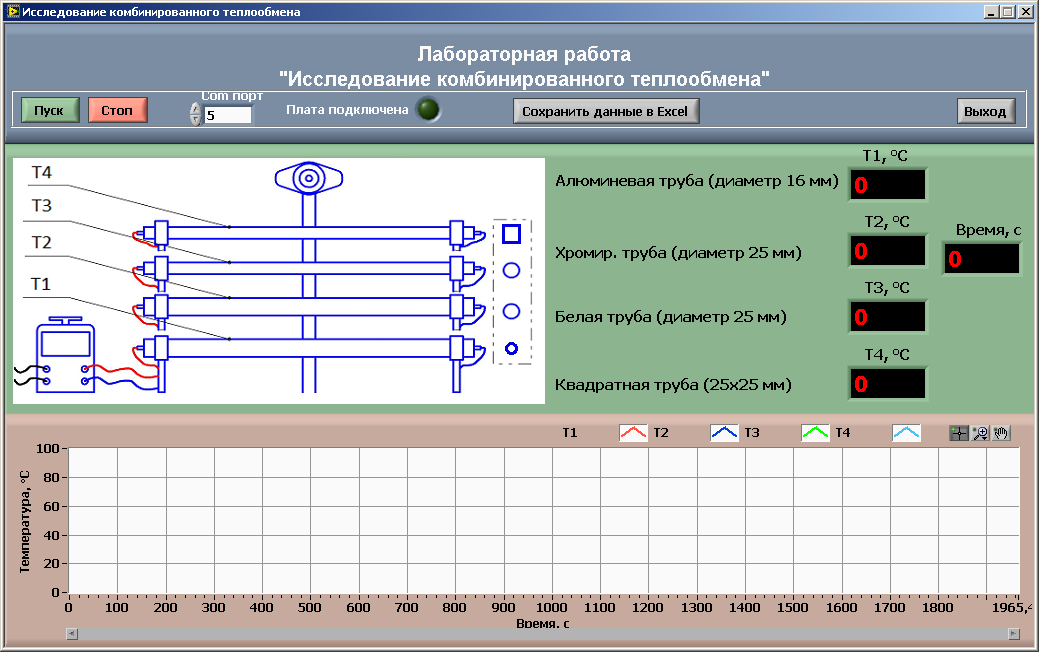

Рисунок 2. Лицевая панель компьютерной системы измерения
С началом переходного режима пронаблюдать за изменением температур поверхностей, отображаемых на компьютере.
Обратить внимание на характерные участки нестационарного процесса, связанного с нагревом труб – начального, на котором температура поверхности некоторое время остается неизменной; регулярного режима, где температура возрастает по линейному закону и конечного, когда температура устанавливается на определенном уровне.
Обратить внимание и дать объяснение разности температур полированной и закрашенной трубы одного и того же диаметра. Перенести данные с цифровых индикаторов напряжения и температур в таблицу 3.
Переключить автотрансформатор в режим 100 В.
Обработать данные предыдущего этапа.
Выполнить действия по пунктам 8 -12.
Переключить автотрансформатор на 125 В и провести аналогичные измерения.
Добавить данные про вынужденную конвекцию
Обработка данных
1. По результатам проведенных измерений и вычислений строится график зависимости эксп от разности температур ( tст - t0 ). На график наносятся значения расч , вычисленные по критериальному уравнению с учетом данных таблиц 1 и 2
(8)
2. При достижении стационарного режима перенести результаты измерений величин Q = W, tп, tб и t0 в таблицу 3.
3. Вычислить по формулам (1-5) и занести в таблицу 3 значения Qл и QK, эксп и .
4. Перенести в таблицу данные, полученные для других значений Q = W, tп, tб и t0.
Таблица 5.3. Результаты измерений и вычислений
№№ п/п |
Измеренные и вычисляемые параметры |
|||||||||
, м2/с |
Т0, оС
|
Тст, оС |
Qоб, Вт |
Qл, Вт |
Qк, Вт |
αэксп, Вт/м2К |
Gr |
Nu |
αрасч, Вт/м2К
|
|
Полированная труба диаметром 25 мм |
||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
Окрашенная труба диаметром 25 мм |
||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
Труба диаметром 16 мм |
||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
Труба прямоугольного сечения 25 х 25 мм |
||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
