22. Тепловая схема водогрейной котельной

Принципиальная тепловая схема водогрейной котельной представлена на рис.3.1.

Котлы, устанавливаемые в системе централизованного теплоснабжения, выпускаются производительностью 4; 6,5; 10; 20; 30; 50; 100; 180 Гкал/ч.

Котлы до 20 Гкал/ч могут применяться только в качестве основных источников тепла. Нагрев воды до 150 0С.

Котлы более 30 Гкал/ч могут использоваться как в качестве основного, так и пикового источника тепла. По особому согласованию с заводом – изготовителем котлы могут выпускаться с нагревом до 180 0С.

Марки котлов:

  1. газомазутные: ПТВМ, КВ-ГМ;

  2. твердотопливные: КВ-ТК, КВ-ТС.

В водогрейных котлах недопустимо парообразование во избежание образования накипи, пережога труб и гидроударов. Для этого необходимо поддерживать постоянной скорость воды в трубной системе, т.е. водогрейные котлы работают нормально только при постоянном расходе. Давление на выходе из котла должно быть такое, чтобы tнас превосходило на 10…15 0С максимальную температуру в сети – это определяет расположение насоса в схеме.

Во избежание низкотемпературной коррозии в хвостовых поверхностях котла поддерживают температуру воды выше температуры точки росы.

Температура точки росы:

  • при сжигании газа: 54…57 0С;

  • при сжигании низкосернистого мазута: около 60 0С;

  • при сжигании высокосернистого мазута: около 90 0С.

Допустимая температура воды на входе в котел при сжигании:

  • газа: не ниже 60 0С;

  • низкосернистого мазута: не ниже 70 0С;

  • высокосернистого мазута: не ниже 110 0С.

23.Схема рециркуляции и перепуска

Для поддержания заданной температуры делается узел рециркуляции с выхода котла на вход. При сжигании высокосернистого мазута расход воды через котел должен быть увеличен вдвое. Водогрейные котлы выпускаются с числом ходов по воде кратным двум и при сжигании высокосернистого мазута, а также при использовании котла в пиковом режиме число ходов воды сокращается вдвое. Для поддержания постоянного расхода воды в котле предусмотрен узел перепуска, то есть часть воды проходит мимо котла. Одновременно перепуском регулируется температура воды в подающем трубопроводе.

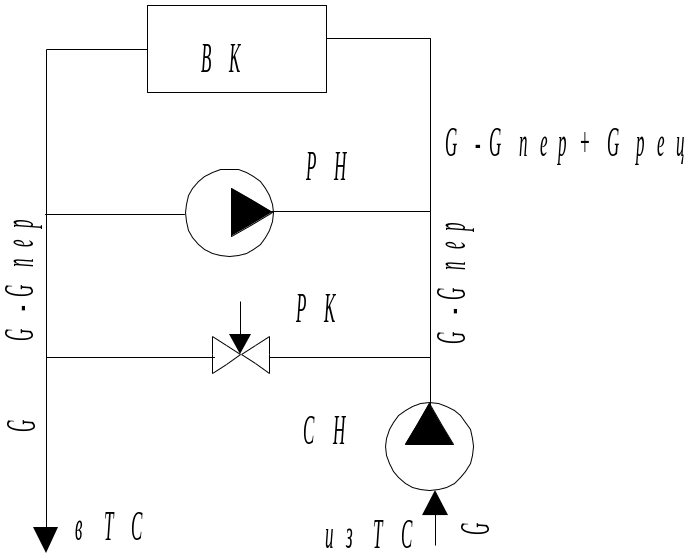

Рис.3.2. Схема рециркуляции и перепуска

24. Классификация паровых котлов.

Паровой котёл — котёл, предназначенный для генерации насыщенного или перегретого пара. Может использовать энергию топлива, сжигаемого в своей топкеэлектрическую энергию (электрический паровой котёл) или утилизовать теплоту, выделяющуюся в других установках (котлы-утилизаторы).

По назначению:

  • Энергетические паровые котлы — предназначены для производства пара, использующегося в паровых турбинах.

  • Промышленные паровые котлы — вырабатывают пар для технологических нужд, так называемые «промышленные парогенераторы».

  • Паровые котлы-утилизаторы — используют для получения пара вторичные энергетические ресурсы теплоту горячих газов, образующихся в технологическом цикле. Энергетические котлы-утилизаторы в составе ПГУ используют теплоту уходящих газов ГТУ.

По относительному движению теплообменивающихся сред (дымовых газов, воды и пара) паровые котлы могут быть подразделены на две группы:

  • газотрубные (жаротрубные, дымогарные) котлы

  • водотрубные котлы

Водотрубные котлы по принципу движения воды и пароводяной смеси подразделяются на:

  • барабанные (с естественной и принудительной циркуляцией: за один проход по испарительным поверхностям испаряется лишь часть воды, остальная возвращается в барабан и проходит поверхности многократно)

  • прямоточные (среда между входом и выходом котла движется последовательно, не возвращаясь)

Барабанные.В водотрубных парогенераторах внутри труб движется вода и пароводяная смесь, а дымовые газы омывают трубы снаружи

Вода в этом котле, пройдя экономайзер, попадает в барабан (находится вверху котла), из которого под действием силы тяжести (в котлах с естественной циркуляцией) попадает в опускные необогреваемые трубы, а затем в подъёмные обогреваемые, где происходит парообразование (подъёмные и опускные трубы образуют циркуляционный контур). Из-за того, что плотность пароводяной смеси в экранных трубах меньше плотности воды в опускных трубах, пароводяная смесь поднимается по экранным трубам в барабан. В нем происходит разделение пароводяной смеси на пар и воду. Вода заново идёт в опускные трубы, анасыщенный пар уходит в пароперегреватель. В котлах с естественной циркуляцией кратность циркуляции воды по циркуляционному контуру — от 5 до 30 раз. Котлы с принудительной циркуляцией оснащены насосом, который создаёт напор в циркуляционном контуре. Кратность циркуляции составляет 3—10 раз. Котлы с принудительной циркуляцией на территории постсоветского пространства распространения не получили. Барабанные котлы работают при давлении меньше критического.

Прямоточные котлы не имеют барабана. Через испарительные трубы вода проходит однократно, постепенно превращаясь в пар. Зона, где заканчивается парообразование, называется переходной. После испарительных труб пароводяная смесь (пар) попадает в пароперегреватель. Очень часто прямоточные котлы имеют промежуточный пароперегреватель. Прямоточный котел является разомкнутой гидравлической системой. Такие котлы работают не только на докритическом, но и на сверхкритическом давлении.
