13.5.2 Спеціальна арматура

Ковери служать для захисту різних пристроїв підземних газопроводів при виході на поверхню. Ковер складається із бетонної основи, корпусу, кришки, опорного кільця і болта з гайками.

Контрольні провідники служать для електричних вимірів. Це ізольовані стальні стержні, приварені до труби і виведені під ковер. Туди ж виводиться заземлювальний електрод порівняння, виконаний із сталі і встановлений на ту ж глибину, що і газопровід. Заземлювальний електрод піддається корозії. Тому в останні роки використовують мідносульфатні електроди порівняння. Контрольні пункти встановлюють по трасі в районі населеного пункту з інтервалом 200 м, поза населеним пунктом - з інтервалом 500 м.

В усіх відповідальних місцях за газопроводами здійснюється особливий контроль з використанням контрольних трубок. Контрольна трубка служить для швидкого виявлення витоків газу із підземного газопроводу. Вона складається із ковера, подушки під ковер, трубки і кожуха.

Зміна температури грунту і газу призводить до появи температурних напружень в стінках труби.

Для компенсації цих напружень у місцях відкритого прокладання газопроводів, а також в місцях встановлення чавунних засувок використовують компенсатори (рисунки 13.6-13.7). Широкого поширення набули лінзові компенсатори з числом лінз не більше трьох. Лінзи виготовлені із сталі товщиною 3-5 мм. Кожна лінза може деформуватись на 5-10 мм. Компенсатор оснащений чотирма кронштейнами, які стягуються болтами при заміні запірної арматури. Лінзи забезпечують компенсацію і крім того полегшують монтаж запірної арматури. Всередині компенсатора вставляється кусок труби з діаметром, що дорівнює діаметру газопроводу. Він приварений тільки одним кінцем і не утруднює переміщення лінз. Патрубок зменшує гідравлічний опір компенсатора. Порожнину всередині компенсатора заливають бітумом.

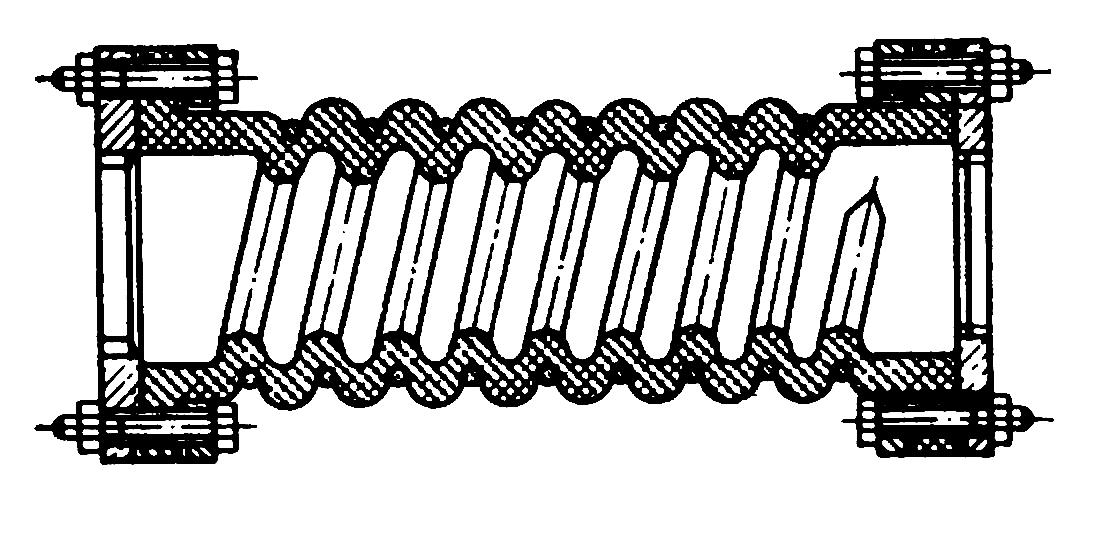

Рисунок 13.6 - Гумотканинний компенсатор

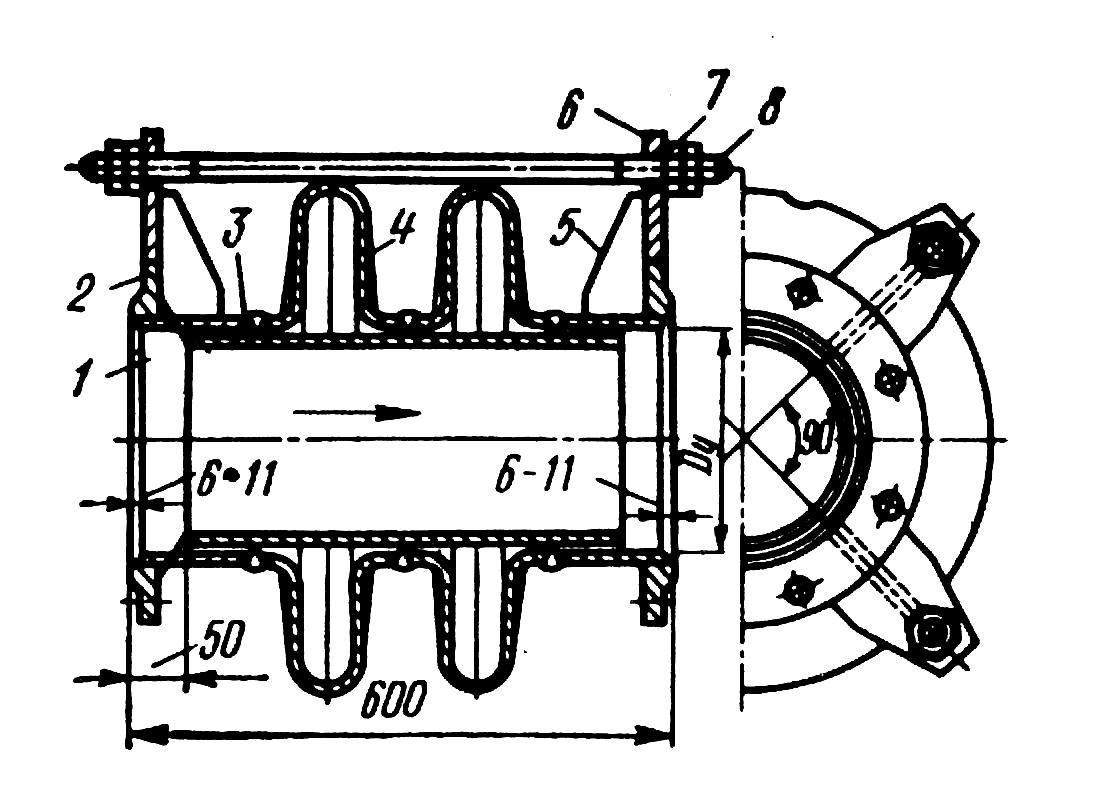

1 - патрубок, 2 - фланець, 3 - сорочка, 4 -напівлінза,

5 - ребро, 6 - лапа, 7 - гайка, 8 - клин

Рисунок 13.7 - Лінзовий компенсатор

Крім лінзових застосовують гнучкі компенсатори із безшовних труб, що мають П - подібну і ліроподібну форму.

Конденсатозбірники служать для збору конденсату і вологи. За конструкцією підрозділяються на два типи:

• низького тиску;

• середнього і високого тиску.

Основна частина пристрою - це стальна циліндрична посудина, яка приварена до газопроводу.

Конденсатозбірники низького тиску (рисунок 13.8 б) мають один вертикальний стояк, що закінчується муфтою з пробкою. Через стояк з допомогою насоса конденсат періодично забирається в автоцистерну.

Конденсатозбірники високого (середнього) тиску (рисунок 13.8 а) мають два стояки - рідинний і газовий, які з‘єднані між собою краном. Газовий стояк служить для створення протитиску, який не дозволяє рідині підніматись по рідинному стояку під дією тиску в газопроводі. Це усуває небезпеку замерзання рідини у стояку в холодний період року. Якщо треба звільнити кондансатозбірник, то кран між стояками закривають, протитиск зникає і під дією тиску рідина витискається на поверхню.

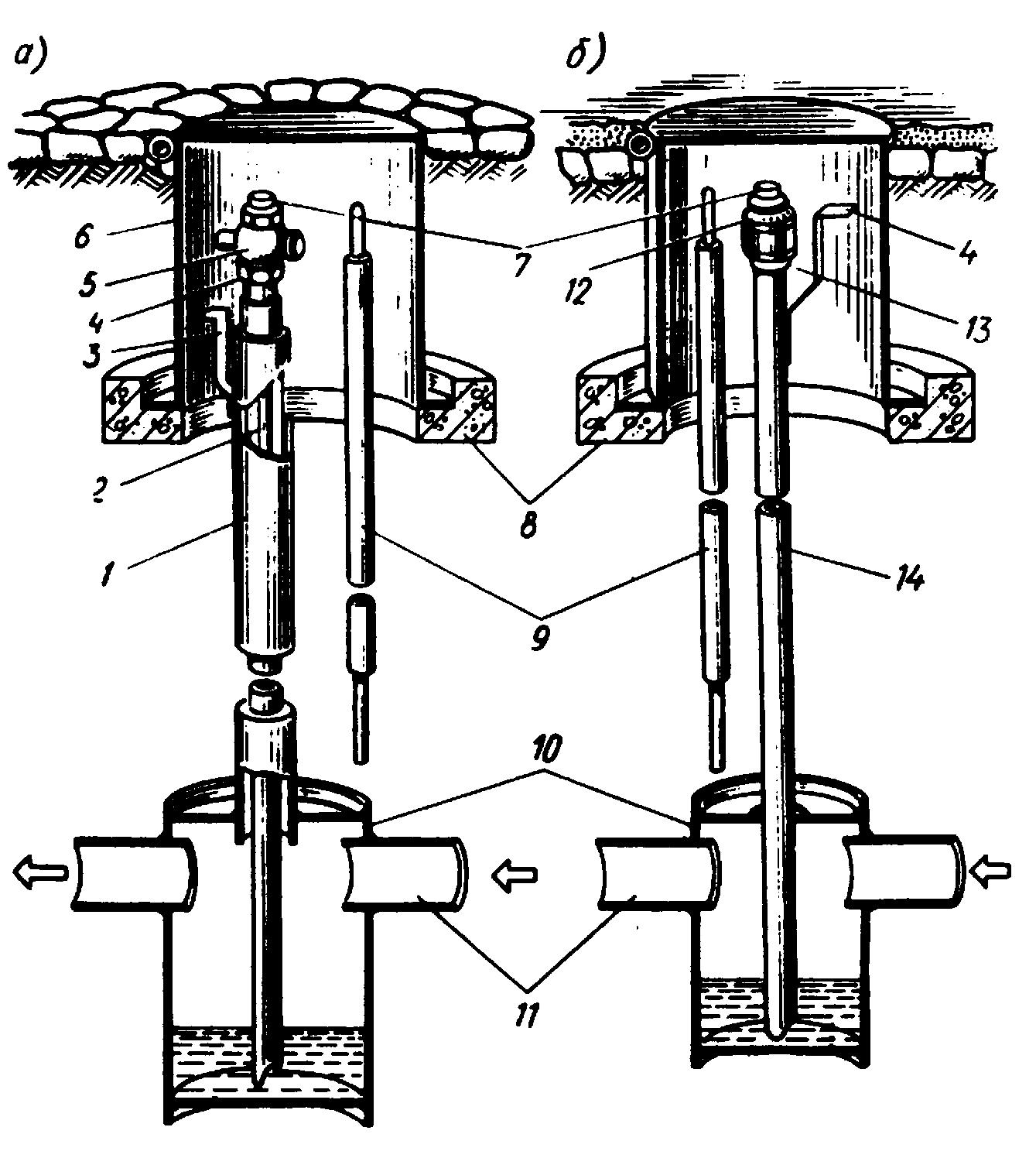

1 - кожух, 2 - внутрішня трубка, 3 - контакт, 4 - контргайка, 5 - кран,

6 - ковер, 7 - пробка, 8 - подушка під ковер залізобетонна, 9 - електрод

заземлення, 10 - корпус конденсатозбірника, 11 - газопровід,

12 - прокладка, 13 - муфта, 14 - стояк

Рисунок 13.8 - Конденсатозбірники

(а - високого тиску; б - низького тиску)
