10.8 Регулятори тиску типу рду 80

Регулятори тиску РДУ 80 ТУ 51-225-84 призначені для зниження і автоматичного підтримання тиску газу “після себе” на заданому значенні. Вони застосовуються на об’єктах магістральних газопроводів: газорозподільних станціях, компресорних станціях тощо.

Регулятори тиску типу РДУ 80 випускаються у наступних виконаннях (таблиця 10.8).

Таблиця 10.8 – Типорозміри регулятора тиску РДУ 80

Позначення	Назва	Умовний діаметр, мм
АЯД 2.573.009	Регулятор тиску РДУ 80-01	50
АЯД 2.573.009-01	Регулятор тиску РДУ 80-02	80
АЯД 2.573.009-02	Регулятор тиску РДУ 80-03	100
АЯД 2.573.009-03	Регулятор тиску РДУ 80-04	150

Технічні дані типорозмірів регулятора тиску РДУ 80 наведені у таблиці 10.9.

Регулятор тиску РДУ 80 складається з трьох частин: виконавчого пристрою 1, підсилювача 2 і редуктора перепаду 3

(рисунок 10.17 ).

1 –виконавчий пристрій; 2 – підсилювач; 3 – регулятор перепаду

Рисунок 10.17 – Загальний вигляд регулятора тиску РДУ 80

Виконавчі пристрої всіх типорозмірів конструктивно подібні і відрізняються один від одного лише розмірами. Підсилювач і редуктор перепаду для всіх типорозмірів регуляторів однакові.

Виконавчий пристрій є кінцевою ланкою системи автоматичного регулювання. При переміщенні затвору міняються прохідний переріз виконавчого пристрою, а відповідно, і кількість газу, що проходить через регулятор. Це забезпечує підтримку вихідного тиску на заданому значенні при коливанні

Таблиця 10.9- Технічні дані регулятора тиску РДУ 80

Назва параметрів	Типорозміри
	РДУ 80-01	РДУ 80-02	РДУ 80-03	РДУ 80-04
Умовний тиск, МПа	8
Вхідний тиск, МПа	1,2 – 7,5
Вихідний тиск, МПа	0,1 – 5,5
Максимальний перепад тиску на регуляторі, МПа	7,25
Коефіцієнт пропускної здатності, м3/год	50	100	200	400
Температура газу, оС	мінус 40 - плюс 70
Температура повітря, оС	мінус 40 - плюс 50
Тип приєднання до трубопроводу	фланцевий
Імовірність безперебійної роботи регулятора за 2000 год, не менше	0,98
Імовірність відновлення регулятора за 2 год, не менше	0,96
Середній термін служби регулятора, років, не менше	10
Довжина L, мм	320	400	490	520
Ширина B, мм	415	530	610	650
Висота H, мм	530	555	620	640
Маса, кг	96	145	230	407

обсягів газоспоживання або вхідного тиску газу. Переміщення затвору відбувається за рахунок зміни керуючого тиску, який надходить на привод виконавчого пристрою від підсилювача. Підсилювач безперервно вимірює величину вихідного тиску, порівнює її із заданою при настроюванні і у випадку відхилення вихідного тиску від заданого змінює керуючий тиск. Для живлення підсилювача використовується енергія вхідного тиску газу. Редуктор перепаду тиску призначений для пониження високого тиску і підтримання постійного перепаду тиску між тиском живлення підсилювача і вихідним тиском.

Виконавчий пристрій (рисунок 10.18) складається з корпуса 1, кришки 9, мембранного приводу 4, затвору 2, зворотної пружини 3, сідла 8 і кожуха 13.

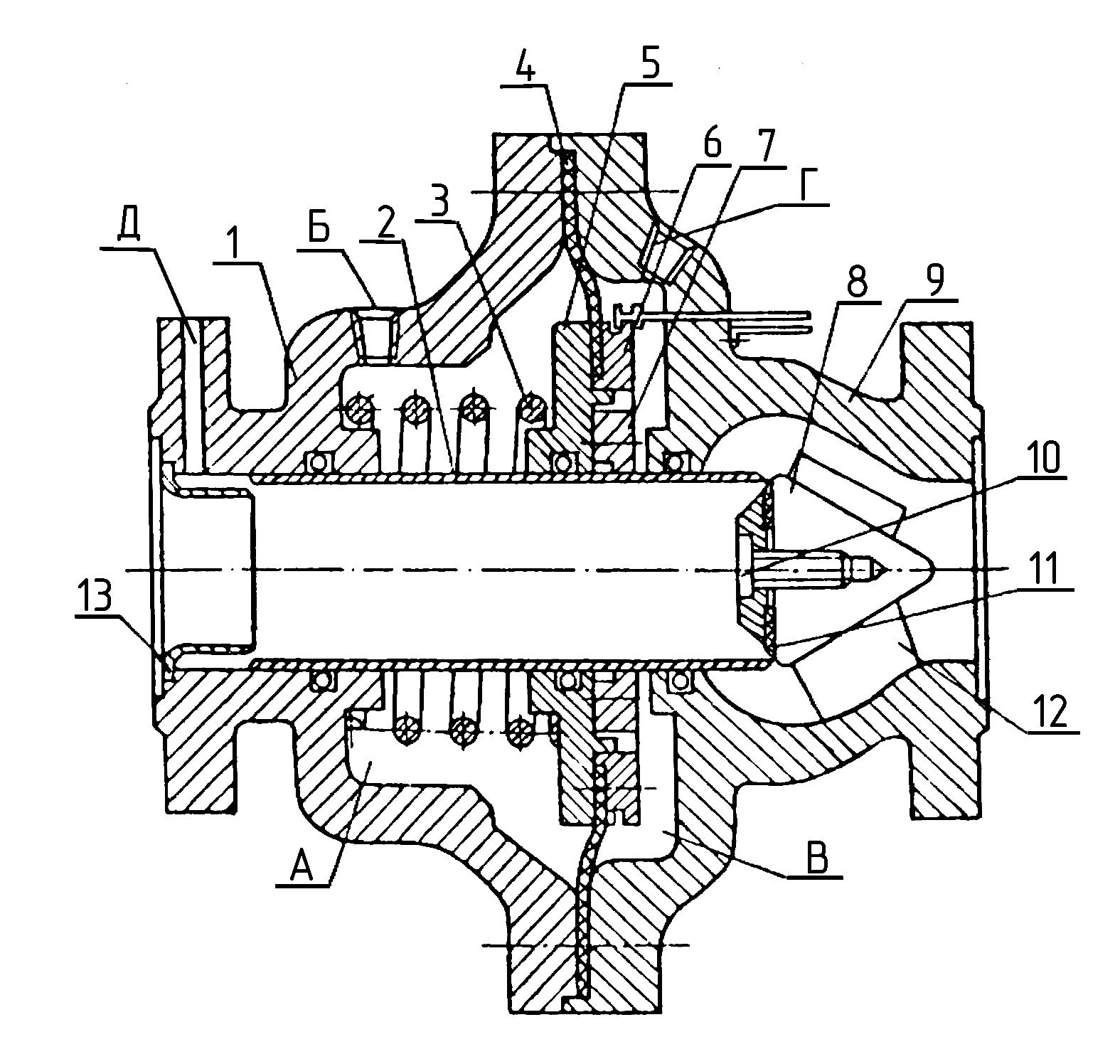

Рисунок 10.18 – Виконавчий пристрій регулятора тиску РДУ 80

Сідло розміщене у внутрішній порожнині кришки на ребрах 12. Для забезпечення герметичності виконавчого пристрою гвинтом 10 до сідла прикріплюється капронова прокладка 11. Затвор 2 виконаний у вигляді тонкостінної труби і зв’язаний з мембранним приводом 4 за допомогою диску 5 і двох шайб 6 і 7.

У вихідному положенні затвор притискується до сідла зворотною пружиною 3. В порожнину А приводу через отвір О1 подається вихідний тиск, а в порожнину Б через отвір О2 подається керуючий тиск (від підсилювача). Отвір О3 у фланці корпуса призначений для подачі вхідного тиску до редуктора. Підсилювач (рисунок 10.19) складається з корпуса 2, верхньої кришки 1, ковпачка 6 і нижньої кришки 8, в яких знаходяться поршневий привод 3 з отвором О6 для проходження газу, клапан подвійної дії 7, регулювальний гвинт 4, навантажувальна пружина 5, зворотна пружина 9 і подавальне сідло 10.

Рисунок 10.19 – Підсилювач регулятора тиску РДУ 80

Натяг пружини 5 здійснюється обертанням регулювального гвинта 4. Зміна навантаження зворотної пружини здійснюється гвинтом 11. Через отвір О5 газ живлення, який надходить від редуктора, подається на підсилювач, а через отвір О4 в корпусі 2 керуючий тиск надходить на привод виконавчого пристрою. У контрольну камеру В надходить газ з вихідним тиском.

Редуктор перепаду (рисунок 10.20) складається із корпуса 1, сідла 2, клапана 3, пружини 4 і кришки 5. Газ вхідного тиску через отвір О8 надходить у порожнину Е, проходить через зазор між клапаном 3 і сідлом 2, редукується і іде на живлення підсилювача. Величина тиску газу живлення підсилювача залежить від зусилля стиснення пружини 4 і перевищує вихідний тиск, який подається в порожнину Ж редуктора, на 0,2 - 0,3 МПа.

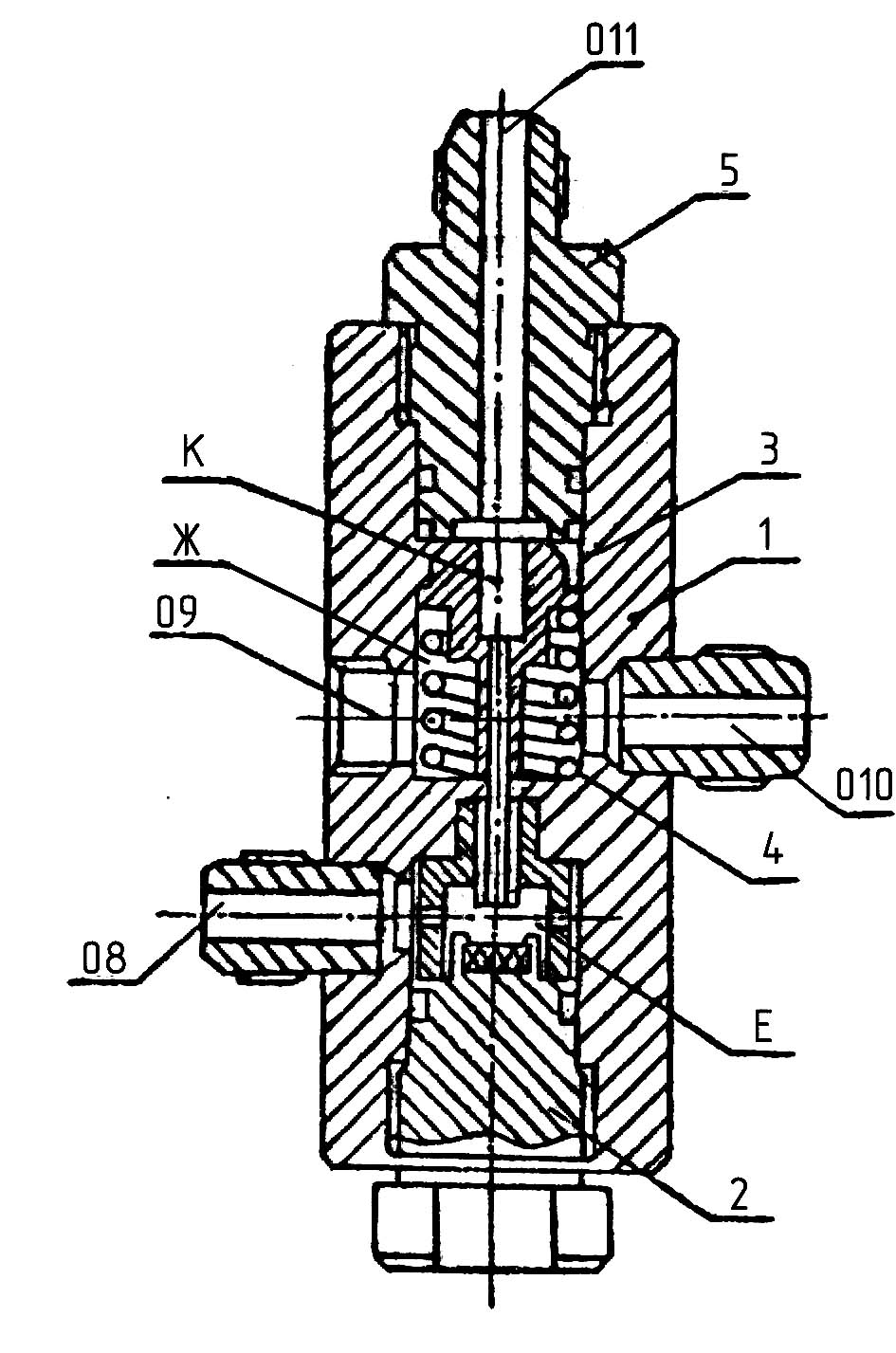

Рисунок10.20 – Регулятор перепаду регулятора тиску РДУ 80
