9.12 Шафовий газорегуляторний пункт грпш-400-1

Шафовий газорегуляторний пункт ГРПШ-400-1 (далі ГРПШ) призначений для зниження високого і середнього тиску природного газу до величини від 2,0 до 3,5 кПа в системах газопостачання громадських і комунально-побутових будівель, промислових і сільськогосподарських підприємств.

Основні параметри і розміри ГРПШ повинні відповідати параметрам і розмірам, наведеним у таблиці 9.23.

Таблиця 9.23 - Основні параметри і розміри ГРПШ-400-1

Основні параметри	Значення
Середовище, яке регулюється	Природний газ ГОСТ 5542-87
Максимальний вхідний тиск, МПа	0,6
Діапазон настроювання вхідного тиску, кПа (мм. вод. ст.)	2,0-3,5 (200-350)
Пропускна здатність при вхідному тиску 0,6 МПа, м3/год	400
Нерівномірність регулювання, %, не більше	+ 10
Діапазон настроювання тиску початку спрацювання скидного клапана, кПа	2,8-4,0
Діапазон настроювання тиску спрацювання автоматичного вимикаючого пристрою, кПа: при пониженні вихідного тиску при підвищенні вихідного тиску	0,7-1,1 4,0-5,0
Габаритні розміри, мм довжина ширина висота висота з підставкою	1812 590 1240 1821
Маса, не більше, кг	130

Газорегуляторний пункт шафовий ГРПШ (рисунок 9.18)- це металева шафа, всередині якої розміщено технологічне обладнання. Для зручності обслуговування в шафі є дверцята, які зачиняються на замок. Шафа може бути встановлена на підставку або закріплена на стіні будівлі. Для кріплення до стіни будівлі в задній стінці шафи виконані 4 отвори діаметром 16 мм.

Рисунок 9.18 - Загальний вигляд ГРПШ-400-1

В склад технологічного обладнання входить робоча лінія регулювання (редукування), обвідна лінія (байпас), манометри на вході і виході (рисунок 9.19). На робочій лінії встановлені послідовно: манометр для вимірювання вхідного тиску, кран пробковий, фільтр, манометр для вимірювання тиску газу після фільтра, регулятор тиску газу РДНК-400, кран пробковий, манометр для вимірювання вихідного тиску газу. В конструкції регулятора тиску передбачені запобіжні пристрої.

Регулятор тиску газу РДНК-400 призначений для редукування високого і середнього тиску на низький до значення 2-3,5 кПа, автоматичного підтримання низького вихідного тиску на заданому тиску, незалежно від зміни витрати і вхідного тиску, автоматичного припинення подачі газу при аварійному підвищенні і пониженні вихідного тиску.

Регулятор тиску РДНК-400 забезпечує налагодження наступних параметрів:

• величини вихідного тиску;

• величини тиску спрацювання скидного клапана;

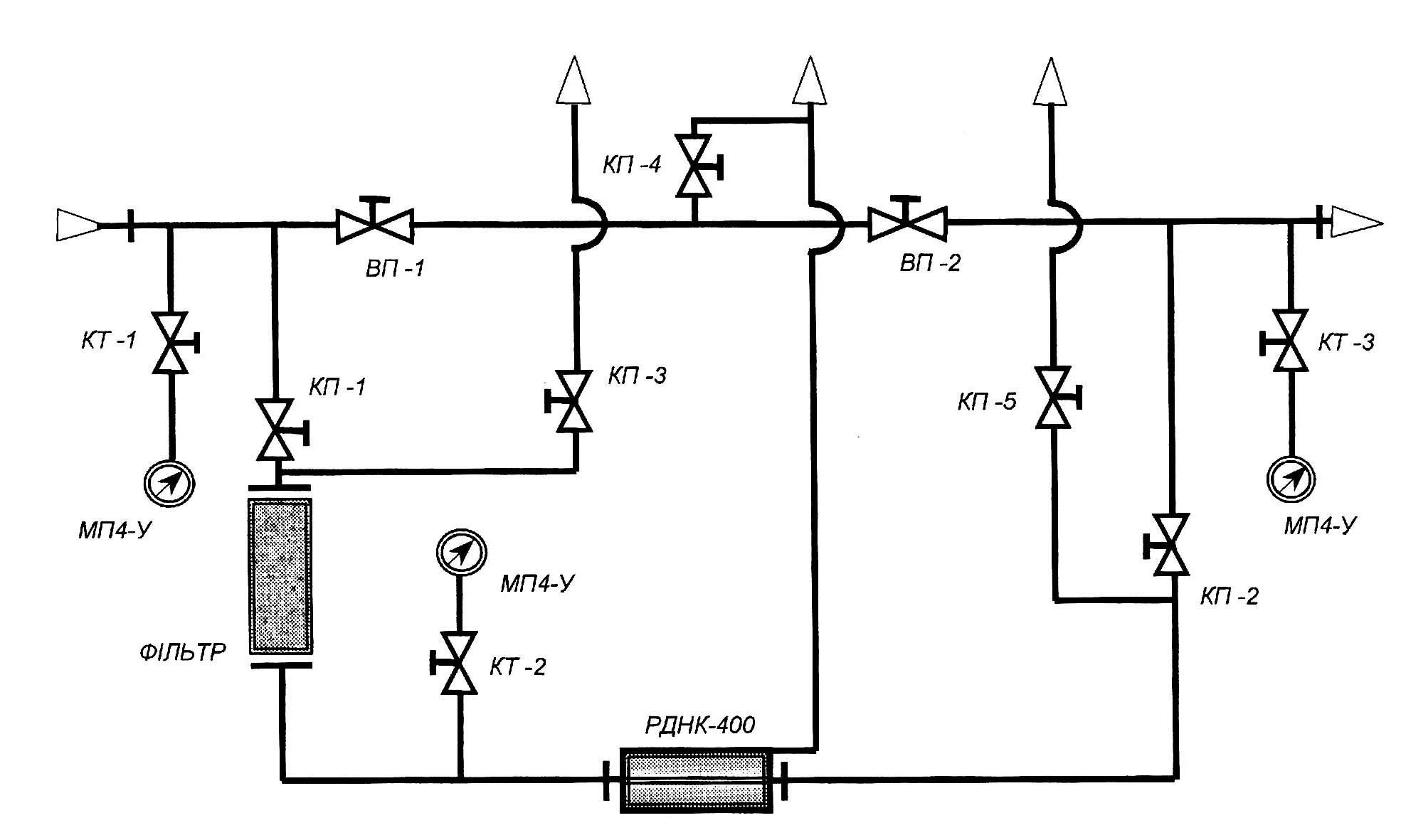

Рисунок 9.19 - Технологічна схема ГРПШ-400-1

• величини тиску спрацювання запобіжного запірного пристрою при неприпустимому пониженні вихідного тиску;

• величини тиску спрацювання запобіжного запірного пристрою при неприпустимому підвищенні вихідного тиску;

Штуцер скидного клапана регулятора з’єднаний з патрубком, який виходить за межі шафи і призначений для скидання газу в атмосферу у випадку неприпустимого підвищення тиску газу за регулятором. Всі манометри приєднані до газопроводів через запірні пристрої.

Газорегуляторний пункт ГРПШ працює таким чином.

Газ на робочій лінії регулювання (редукування) через кран пробковий КП1 надходить до регулятора РДНК-400, де відбувається зниження тиску газу і підтримання його на заданому рівні. Від регулятора тиску через кран пробковий КП2 газ надходить до споживача. Для запобігання підвищення вихідного тиску вище заданого значення передбачається скидний клапан, вмонтований в регулятор. При його спрацюванні відбувається викидання газу в атмосферу через свічку.

При подальшому підвищенні або значному зниженні вихідного тиску газу автоматично спрацьовує вимикаючий пристрій, вмонтований в регулятор, який перекриває потік газу.

На обвідній лінії (байпасі) встановлені послідовно два вентилі ВП1 і ВП2. Газ по обвідній лінії допускається подавати споживачам тільки протягом часу, необхідного для ремонту регулятора тиску, фільтра або пробкових кранів на скидних трубопроводах (КП3 і КП5). При роботі через байпас біля ГРПШ повинен постійно знаходитись черговий, який регулює тиск газу на виході газорегуляторного пункту.

Вихідний тиск газу повинен регулюватися у відповідності з встановленими режимами тиску газу газової мережі споживача.

Газорегуляторний пункт ГРПШ повинен відповідати вимогам ТУ 15878-43-91.

ГРПШ повинен мати отвори для вентиляції внутрішньої порожнини. На дверцях шафи повинен бути нанесений попереджуючий напис: “Вогненебезпечно”.

З’єднання газопроводів, кранів, вентилів повинні бути герметичні.

Регулятори тиску повинні бути встановлені так, щоб напрям потоку газу співпадав з напрямом стрілки на корпусі регулятора.

Перелік можливих неполадок ГРПШ і способів їх ліквідації наведені в таблиці 9.24.

Таблиця 9.24- Перелік можливих неполадок ГРПШ-400-1

і способів їх ліквідації.

Назва неполадок, їх прояви	Причина	Метод ліквідації
1. Витоки газу через різьбові або фланцеві з’єднання	Ослаблені гайки або контргайки, порвалась прокладка	Докрутити гайки, контргайки, замінити прокладку
2. Тиск газу на виході різко знижується або під-вищується	Не працює регулятор	Ліквідувати неполадки регулятора
