9.11 Регулятор тиску типу рдгс-10

Регулятор тиску типу РДГС, далі регулятор, призначений для зниження середнього тиску газу на низький і автоматичного підтримання низького тиску на заданому рівні в комунальному газопостачанні. Регулятор розрахований на роботу при дії температури навколишнього середовища від мінус 40 до плюс 45 градусів

Приклад умовного позначення регулятора при замовленні:

регулятор РДГС-10 ТУ 204/3 УССР 132-91.

Технічні характеристики регулятора повинні відповідати даним, вказаним у таблиці 9.20.

Таблиця 9.20 – Технічні характеристики регулятора тиску

типу РДГС-10

Основні параметри	Значення
Робоче середовище	природний газ
Вхідний тиск, МПа	0,05-0,3
Номінальний вихідний тиск газу ,кПа	2
Зона нерівномірності регулювання, %	±10
Пропускна здатність по природному газу густиною 0,73 кг/м3 при вхідному тиску 0,05 МПа, м3 /год	0,1-10
Тиск початку спрацювання скидного клапана, кПа	2,5-3,5
Пропускна здатність скидного клапана при тиску 3,8 кПа, м3/год, не менше	15
Тиск спрацювання вимикаючого пристрою при зниженні вихідного тиску, кПа	1,2-1,6
Спрацювання вимикаючого пристрою при витраті, м3/год	12 ± 2
Маса, кг не більше	3
Габаритні розміри, мм : довжина ширина висота	180 142 182

У регуляторі скомпоновані такі пристрої: двоступеневий регулятор тиску, автоматичний вимикаючий пристрій, скидний клапан, швидкісний клапан, фільтр для очищення газу від механічних домішок.

Регулятор тиску, зображений на рисунку 9.17, складається з корпуса 1 та кришок 2 і 3. В корпус загвинчені сідла 4 і 5 робочих клапанів 6 і 7 першого і другого ступеня редукування. Сідло 5 є одночасно сідлом відсікаючого клапана 8.

Перший ступінь редукування складається із сідла 4, клапана 6, штока 9, важільного механізму 10, з’єднаного з робочою мембраною 11.

Другий ступінь редукування складається із сідла 5, клапана 7, штока 12, важільного механізму 13, з’єднаного з робочою мембраною 14.

У робочій мембрані 14, знаходиться скидний клапан 15 з пружиною настроювання 16 і гайкою 17.У кришці мембранної камери В розташований штуцер для скидання газу в атмосферу. Пружина 18 і гайка 19 призначені для настроювання вихідного тиску.

На вході регулятора знаходиться фільтр 20 і швидкісний клапан, який складається з клапана 21, пружини 22 і сідла 23.

Для включення регулятора передбачений важіль 24 .

Газ під тиском до 0,3 МПа входить в регулятор через вхідний штуцер 25, проходить через фільтр 20, швидкісний клапан і сідло відкритого клапана першого ступеня редукування, входить в камеру А, через сідло клапана другого ступеня пониження тиску в камеру низького тиску Б. При досягненні у камері Б тиску більше 2000 Па ( 2 кПа ), на якій налаштована пружина 18, мембрана 14 піднімається і через важільний механізм закриває клапан 7. По мірі витікання газу із камери низького тиску, тиск в камері зменшується, мембрана 14 під дією пружини 18 опускається і припіднімає клапан 7.

Таким чином, у залежності від витрати газу встановлюється за допомогою мембрани 14 з пружиною 18 відповідна величина дроселюючої щілини. Газ, проходячи через щілину між клапаном 7 і сідлом 5, дроселюється до тиску 2000 Па.

Тиск в камері А таким ж чином підтримується клапаном 6 у парі з нижньою мембраною 11 через важільний механізм 10.

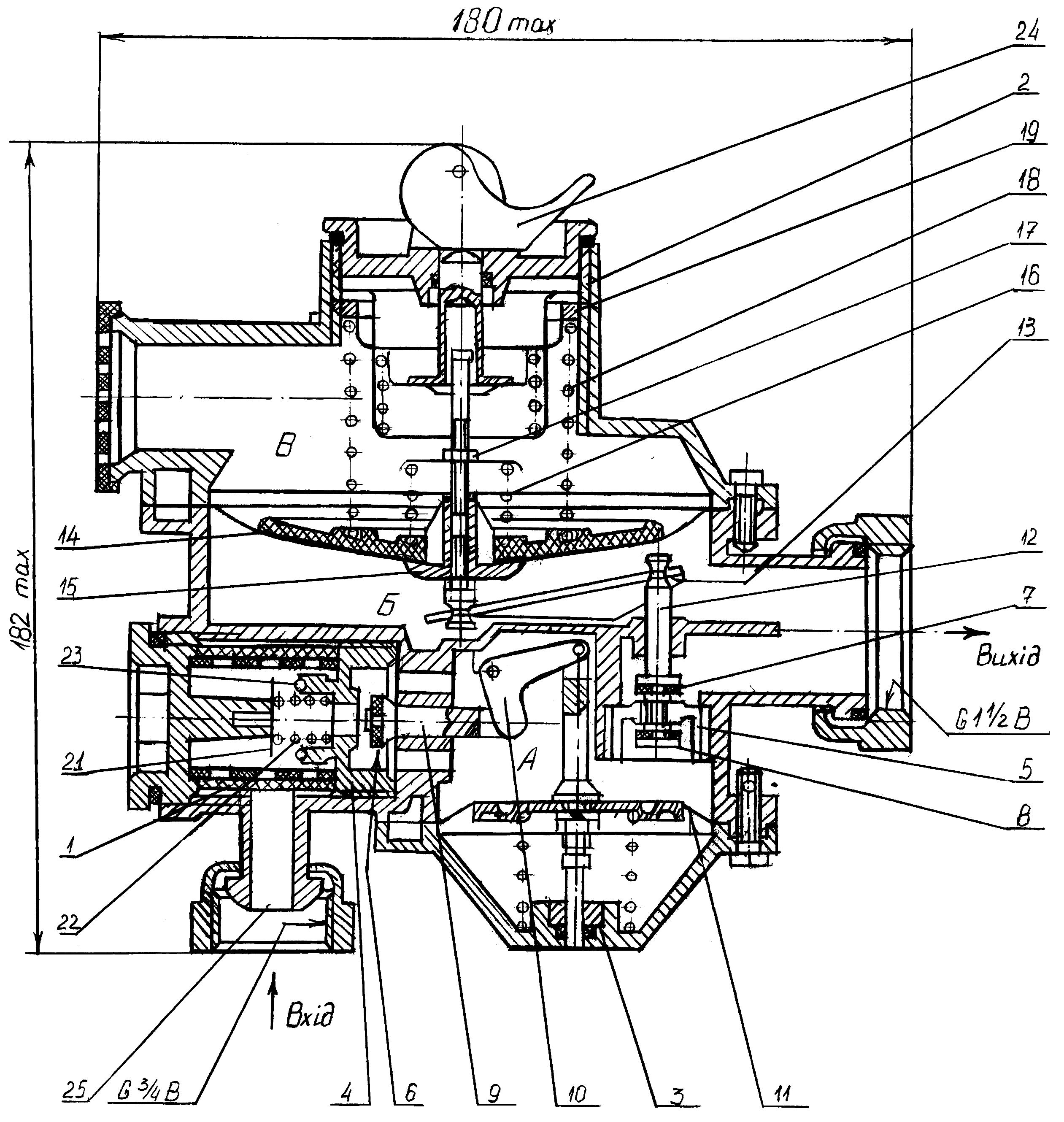

1 –корпус; 2, 3 – кришки, 4, 5 – сідла; 6, 7 - робочі клапани першого

і другого ступенів редукування; 8 – відсікаючий клапан; 9 – шток

першого ступеня редукування; 10 – важільний механізм першого

ступеня редукування; 11 – робоча мембрана першого ступеня

редукування; 12 –шток другого ступеня редукування; 13 – важільний

механізм другого ступеня редукування; 14 – мембрана другого ступеня

редукування; 15 – скидний клапан; 16 – пружина налаштування;

17, 19 – гайки; 18 – пружина; 20 – фільтр; 21 – клапан; 22 – пружина;

23 – сідло; 24 – важіль; 25 - штуцер

Рисунок 9. 13 – Будинковий регулятор тиску РДГС-10

Перший ступінь редукування забезпечує тиск в камері А близько 0,05 МПа при зміні тиску на вході регулятора від 0,05 МПа до 0,3 МПа.

При зростанні тиску в камері Б понад 2500 Па у мембрані 14 відкривається скидний клапан 15 і проходить часткове скидання газу в атмосферу. При пониженні тиску в камері Б скидний клапан 15 закривається і скидання газу в атмосферу припиняється.

У випадку падіння тиску в камері Б нижче 1600 Па мембрана 14 під дією пружини опускається в крайнє нижнє положення. Клапан 8 важільним механізмом 13 переміщується вверх і перекриває подачу газу із камери А у камеру Б і подача газу споживачу через регулятор припиняється.

Для запуску в роботу регулятора необхідно повернути важіль 24.

При експлуатації регулятора для запобігання нещасних випадків і аварій споживачу забороняється:

1) при появі запаху газу в місцях встановлення регулятора курити, запалювати сірники, включати і виключати електроосвітлення;

2) при порушенні нормальної роботи газових приладів - значному підвищенні (відрив полум'я) або пониженні тиску (затухання пальників) користуватися приладами. Всі крани перед приладами повинні бути закриті;

3) усувати несправності регулятора, розбирати і ремонтувати його особам, які не мають на це права.

4) у випадку появи запаху газу в місцях встановлення регулятора, порушення нормальної роботи пальників, припинення подачі газу до приладів необхідно для усунення несправностей викликати представника експлуатаційної або аварійної служби газового господарства.

Правила установки регулятора тиску такі:

1) регулятор повинен встановлюватися при вході в будинок у відповідності з проектом, розробленим спеціальною організацією і затвердженим у встановленому порядку. При необхідності регулятор може бути захищений від стороннього впливу металічним кожухом;

2) регулятор повинен встановлюватися на горизонтальній ділянці газопроводу кришкою вверх. Приєднання регулятора до газопроводу проводиться за допомогою накидних гайок і прокладок;

3) монтажна схема регулятора повинна забезпечувати можливість зручного доступу до регулятора. На газопроводі перед регулятором повинна передбачатися установка запірного пристрою;

4) монтаж і підключення регулятора повинні проводити спеціальна будівельно-монтажна і експлуатаційна організація у відповідності із затвердженим проектом, технічними умовами на виконання будівельно-монтажних робіт у відповідності з вимогами “Правил безпеки систем газопостачання України".

Технічне обслуговування регуляторів повинно проводитись не менше одного разу на рік представником спеціальної організації газового господарства. Перелік робіт, які проводять при технічному обслуговуванні будинкових регуляторів тиску, наведений в таблиці 9.21.

Таблиця 9.21 – Перелік робіт при технічному обслуговуванні регуляторів

тиску типу РДГС-10

Зміст робіт і методика їх проведення	Технічні вимоги	Пристрої, інструменти необхідні для виконання
Перевірка герметичності всіх з'єднань мильною емульсією	Витік газу в з'єднаннях не допускається		Мильна емульсія
Зовнішній огляд регулятора на наявність внутрішніх механічних пошкоджень.	Відсутність механічних пошкоджень.		Візуально.
Перевірка тиску газу на виході регулятора.	Тиск газу на виході регулятора повинен бути в межах 1,8-2,2 кПа		Мановакууметр МВ-600 ГОСТ 9933

Характерні несправності будинкових регуляторів тиску і методи їх усунення наведені у таблиці 9.22.

Таблиця 9.22 – Характерні несправності регулятора типу РДГС-10

і методи їх усунення

Назва несправності, зовнішні її прояви	Імовірна причина	Метод усунення
Значне зниження вихідного тиску , спрацював запобіжний вимикаючий пристрій	Засмічений фільтр, засмічені сідла дроселюючих клапанів	Замінити фільтр. Розібрати регулятор, очистити сідла дроселюючих клапанів від сміття і кристалогідратів, замінити несправні деталі, налааштувати регулятор.
2.Значне підвищення вихідного тиску	1.Засмічені сідла дроселюючих клапанів. 2.Зношування ущільнення дроселюючих клапанів	Розібрати регулятор, очистити сідла дроселюючих клапанів від сміття і кристалогідратів, замінити несправні деталі, настроїти регулятор.
Тиск газу перед приладами не відповідає нормі за рахунок значного пониження або підвищення вихідного тиску. Запобіжний вимикаючий пристрій не спрацьовує.	1.Засмічені сідла дроселюючих клапанів. 2.Поломка пружин вимикаючого пристрою	Розібрати регулятор, очистити сідла дроселюючих клапанів від сміття і кристалогідратів, замінити деталі, які вийшли з ладу
Скидання газу в атмосферу	1.Поломка або порушення настроювання пружини скидного клапану. 2. Зношення ущільнення дроселюючих клапанів.	1.Замінити несправні деталі, провести регулювання скидного клапана.
