8.5. Разбивочные чертежи для пунктов
Разбивочный чертеж для пунктов 1 и 2
61° 18.9' – дирекционный угол
9125.2 – расстояние (мм)
Р
ис.9. Разбивочный чертеж
Составили:

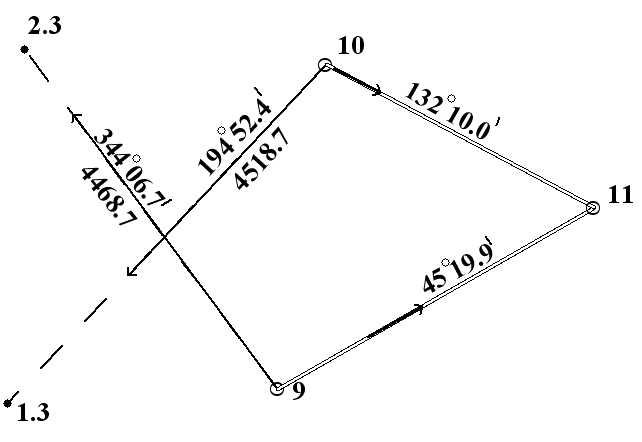

Разбивочный чертеж для пунктов 9 и 10
194° 52.4' – дирекционный угол
4518.7 – расстояние (мм)
Р
ис.10. Разбивочный чертеж
Составили:
Разбивочный чертеж для пункта 7
300° 41.9' – дирекционный угол
8344.3 – Расстояние (мм)

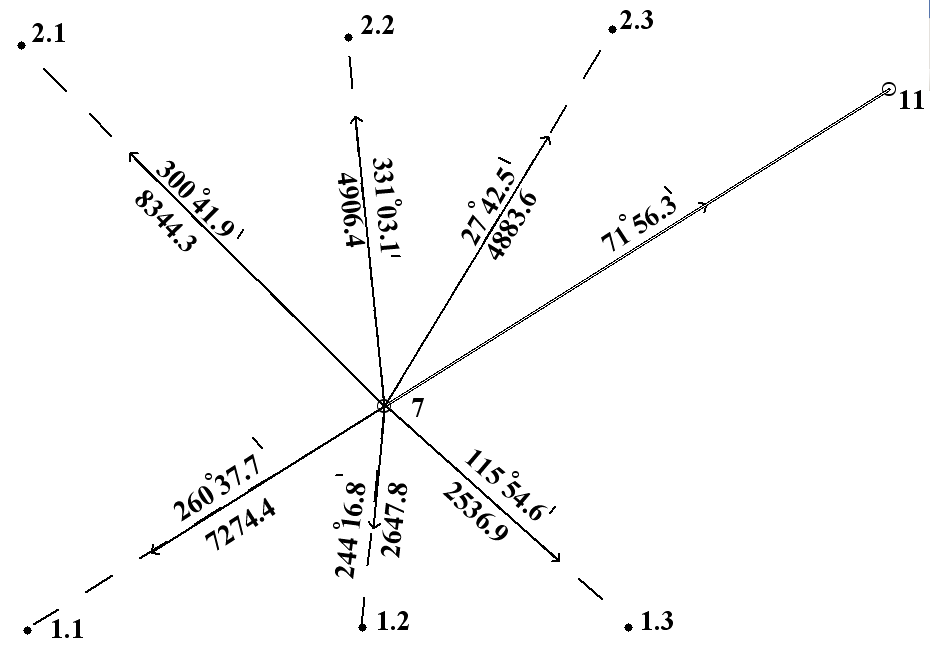

Рис.11. Разбивочный чертеж
Составили:

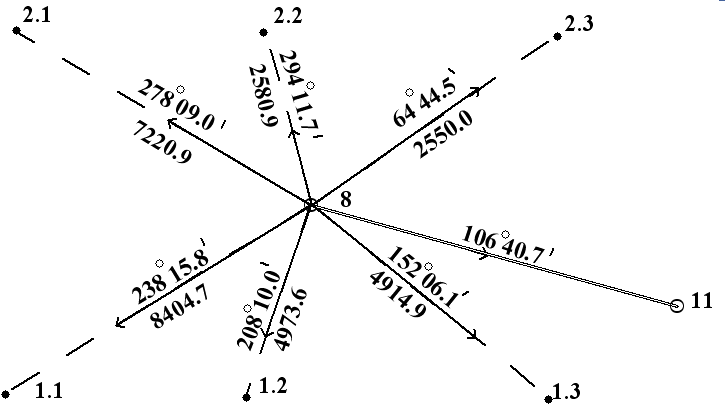

Разбивочный чертеж для пункта 8
238° 15.8' – дирекционный угол
8404.3 – расстояние (мм)
Р
ис.12. Разбивочный чертеж
Составили:
8.6. Листы засечек с треугольниками погрешностей

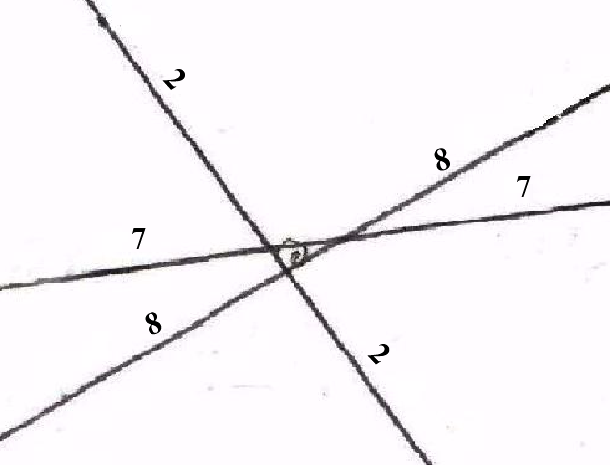

Рис. 14.Точка 2.1

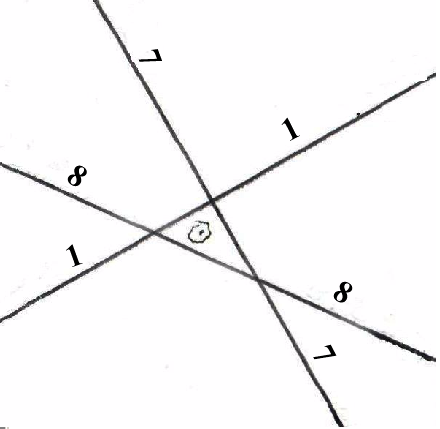

Рис. 13.Точка 1.1

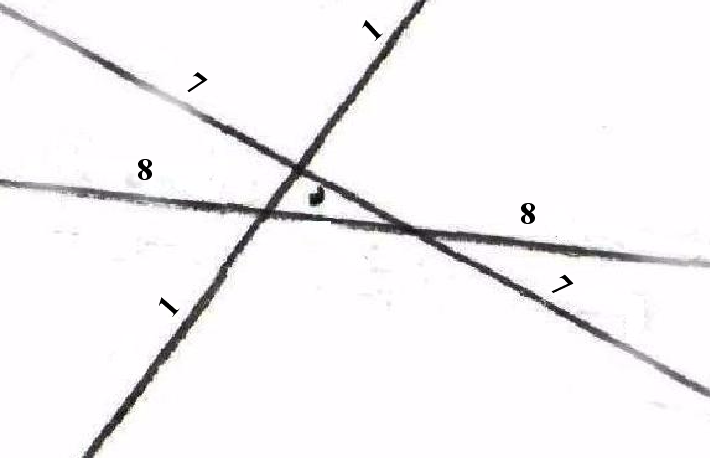

Рис. 15.Точка 1.2

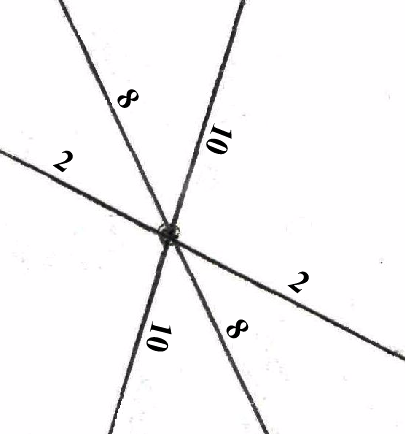

Рис.16.Точка 2.2
Рис.17. Точка 1.3
Рис.18.Точка 2.3
8.7. Результаты контрольных измерений
5444.0 – Фактическое расстояние между точками
5441.8 – Теоретическое расстояние между точками
Рис.19. Результаты контрольных измерений
9. Библиографический список
1. Справочник геодезиста. под ред. В.Д. Большакова и Г.П.Левчука. - М.: Недра, 1985. - 439 с.
2. Аврунев Е.И. Геодезическое обеспечение государственного кадастра недвижимости: монография. – Новосибирск: СГГА, 2010. -143с.
3.Лукин А.С. Геодезические засечки их точность при производстве кадастровых работ /А.С.Лукин, А.М. Портнов. //Вестник СГГА. - 2011.-вып 3(16). - с 53 -59.
