3. Экспериментальная часть
Принцип работы импульсно-периодического твердотельного лазера с импульсной ламповой накачкой
В твердотельных лазерах активные центры создают ионы примеси в кристаллической решетке твердого тела (стекла, керамики). В используемом в данной работе YAG-Nd3+лазере ионы неодима внедрены в кристалл иттрий алюминиевого граната Y3Al5O12. Оптическая накачка YAG-Nd3+лазера осуществляется с помощью трубчатых дуговых ламп или линейками (матрицами) лазерных диодов в диапазоне 0,6 – 0,9 мкм.
В нашем случае в качестве источника накачки используется дуговая лампа импульсного действия, наполненная Xe. Спектр поглощения активной среды YAG-Nd3+лазера представлен на рис. 4 сплошной линией.
Наиболее мощная полоса поглощения находится вблизи 808 нм. Именно на этой длине волны идет наиболее эффективная накачка данной активной среды диодными лазерами с длиной волны излучения равной 808 нм.
На рис. 5 для сравнения представлены спектры излучения типичных Xe-ламп, которые оказываются неплохо согласованными с линиями поглощения ионов неодима, внедренными в матрицу иттрий алюминиевого граната.

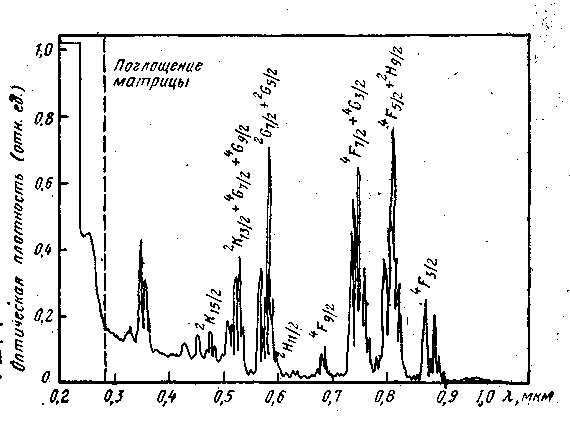

Рис. 4. Спектр поглощения кристалла YAG-Nd3+ при температуре 300 К.

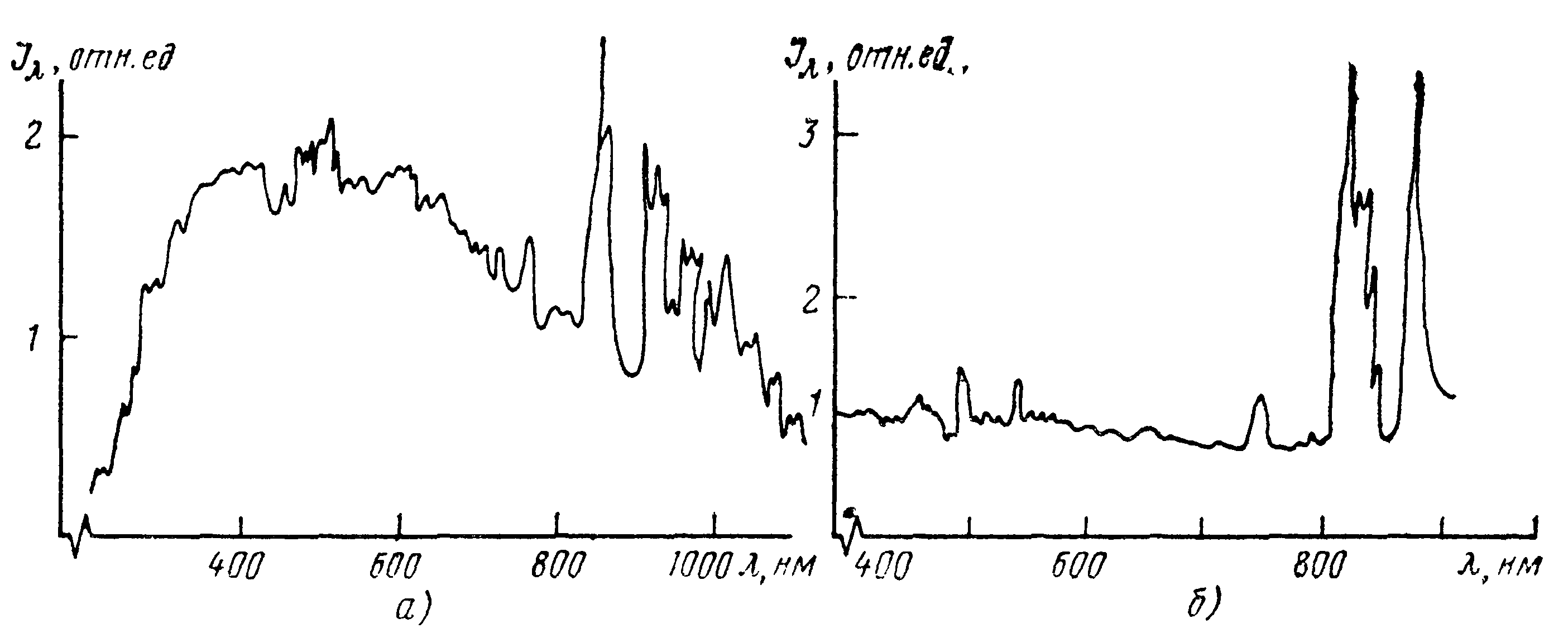

Рис. 5. Спектры излучения ксеноновых ламп накачки:
а — ИСП-2500 (Р0=800 тор; Ру = 10 Вт/см; Ен =15 Дж; τн =150 мкс);
б — ИСП-600 (Р0=450 тор; Py=2,5 Вт/см; Ен =11 Дж; τн =100 мкс)
Создание инверсной населенности идет по четырех уровневой схеме, так как это показано на рис.6.
Накачка происходит с основного уровня 1 на группу уровней накачки 4, которые являются короткоживущими из-за близкого расположения к ним уровня 3 (время жизни уровней накачки не превышает 10-8 с). За счет процессов безизлучательной релаксации на фононах (колебаниях кристаллической решетки) возбужденные атомы Nd переходят на уровень 3, состоящий из двух подуровней, которые являются верхними лазерными уровнями в данной активной среде. Эти уровни являются метастабильными, так как ближайший к нему нижний уровень находится на расстоянии 4698 см-1, а энергия фононов при комнатной температуре не превышает 200 см-1. Поэтому время безизлучательных многофононных переходов очень велико (~10-2 с) из-за малой вероятности таких переходов (вероятность одновременного столкновения многих частиц чрезвычайно мала!).

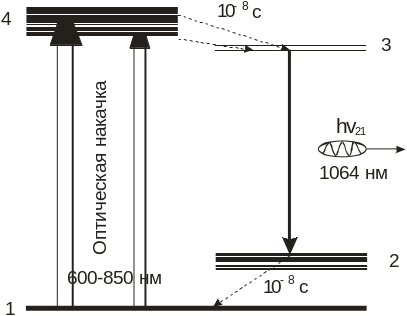

Рис. 6. Схема энергетических уровней иона неодима в кристаллической решетке иттрий алюминиевого граната, участвующих в процессах накачки и генерации.
Время излучательного перехода на группу близко расположенных уровней 2 также оказалось достаточно большим (2,5.10-4 с), поэтому можно эффективно накапливать инверсную населенность между уровнями 3 и 2 за счет достаточно быстрой оптической накачки на переходе 1 4. Группа уровней 2 расположена достаточно близко к основному уровню 1 (~800 см-1) и за счет быстрой безизлучательной релаксации ионы неодима, поучаствовавшие в процессе генерации, возвращаются на основной уровень 1 (время перехода 21 не превышает 10-8 с). Далее цикл накачка 14, релаксация 43, генерация 32, релаксация 21 повторяется.
3.2. Оптическая схема YAG-Nd3+ лазера и конструкция излучателя с импульсной ламповой накачкой.
Имеется две основных оптических схемы технологических твердотельных лазеров с одним и двумя излучателями (квантронами).
В технологии точечной шовной лазерной сварки требуется высокая импульсная мощность генерации, поэтому в этом случае используется одноквантронная оптическая схема. На рис. 7 представлена типовая оптическая схема одноквантронного излучателя, используемого в установках точечной шовной лазерной сварки.
Рис. 7. Оптическая схема импульсного твердотельного лазера
1 – выходное зеркало, 2 – излучатель, 2.1 – активный элемент, 2.2 – Xe-лампа накачки (ИСП 6/90), 3 – «глухое» зеркало, ОО`- ось резонаора.
Излучатель 2 состоит из четырех основных элементов: корпуса, кварцевого отражателя, стержня из иттрий алюминиевого граната активированного ионами неодима и импульсной лампы накачки. Внешний вид всех элементов излучателя представлен на рис. 8
а) б)
в) г)

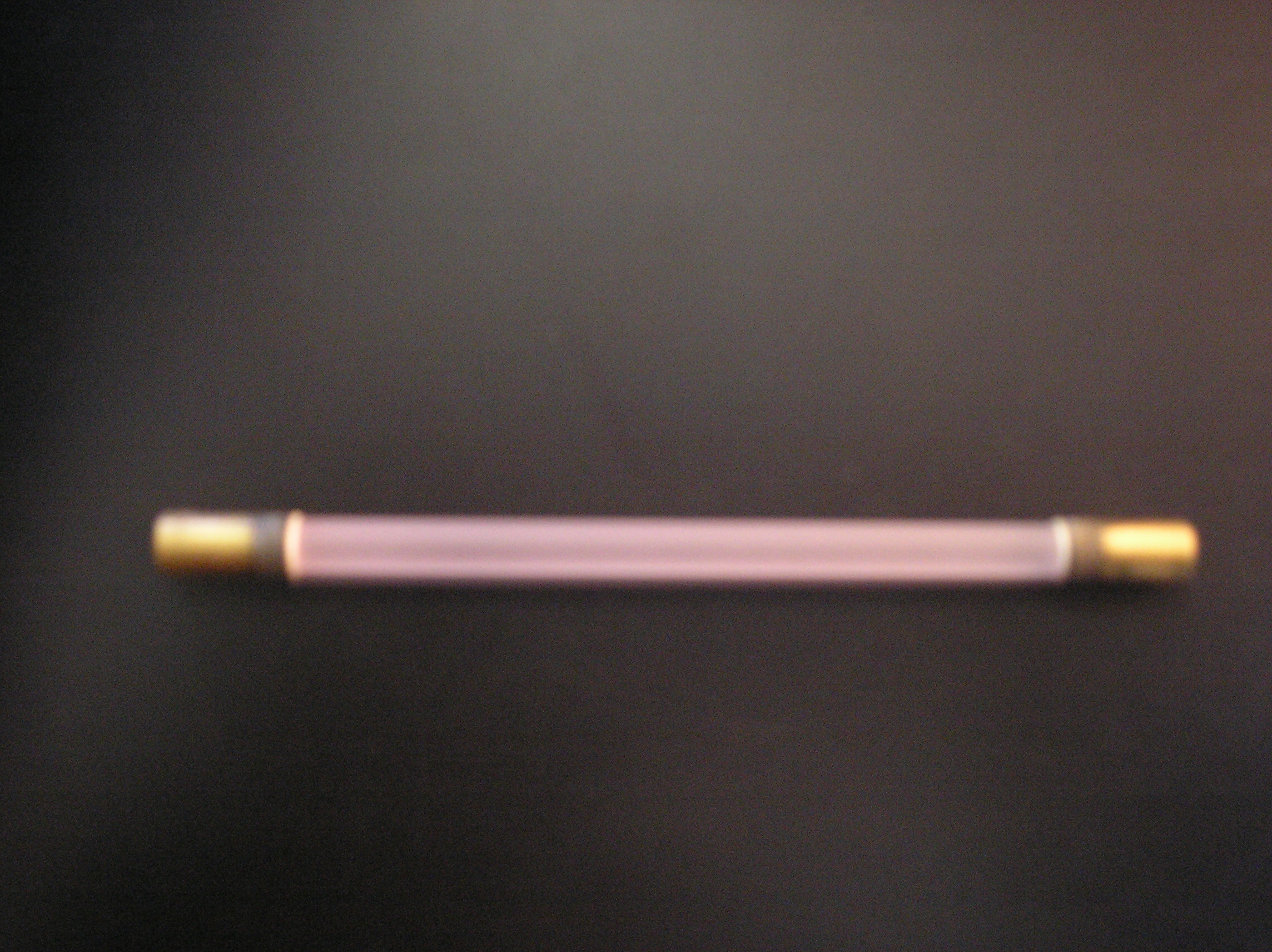

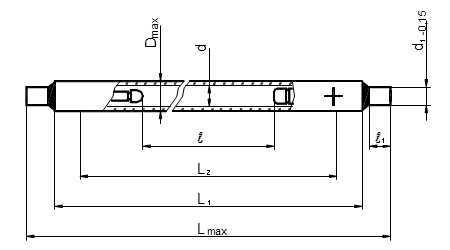

Рис. 8. Основные элементы излучателя твердотельного лазера
а) корпус, б) отражатель, в) активный элемент, г) лампа накачки
3.3 Описание составных частей ЛТК ИПТТЛ-50
а) Описание лазерной системы
Лазер «БУРАН», входящий в состав ЛТК ИПТТЛ-50, представляет собой частотно-импульсный твердотельный Nd3+-YAG лазер, генерирующий периодически повторяющиеся серии импульсов излучения микросекундной длительности. Лазер может применяться для решения задач обработки материалов, лазерной сварки и в научных исследованиях.
Конструктивно лазер выполнен в виде излучателя, блока питания импульсной лампы накачки и блока охлаждения. Блоки питания и охлаждения смонтированы в стойку питания и охлаждения (СПО).
