2. Разноименнополюсные генераторы

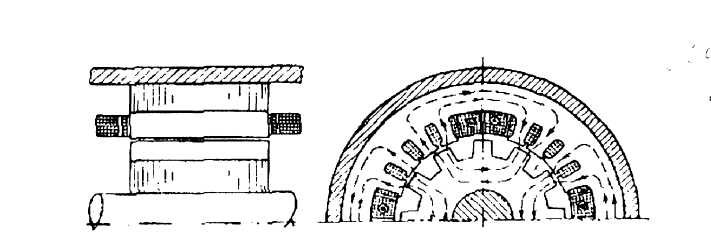

Геометрия активной части такого однофазного генератора при простейшей конфигурации зубцовой зоны изображена на рисунке 9. В разноименнополюсном генераторе ротор при вращении перемагничивается, и по этому он всегда выполняется шихтованным. Пакет статора обычно также выполняется шихтованным, хотя спинка статора может быть выполнена и массивной.

В пакете статора наряду с пазами, в которых размещается обмотка переменного тока, имеются пазы обычно большего размера, в которых размещаются катушки возбуждения. Дуга расточки статора, на которой расположены пазы с обмоткой переменного тока, должна быть равна целому числу зубцовых делений ротора. Если это условие не выполняется, то при вращении ротора поток, сцепленный с обмоткой возбуждения, дол­жен пульсировать. Эти пульсации будут демпфироваться замкнутым контуром обмотки возбуждения, что приведет к дополнительным потерям. Кроме того, у такого генератора несинусоидальная форма кривой напряжения и повышенная шумность.

Рисунок 9.

Ток, проходящий по обмотке возбуждения, создает магнитный поток, направление которого на рисунке 9 показано стрелками. Принцип работы такого генератора на участке между двумя большими пазами тот же, что и у одноименнополюсного генератора, таким образом, участок дуги статора, заключенный между двумя большими пазами, соответствует отдельному пакету одноименнополюсного генератора.

У разноименнополюсных генераторов на участке между большими пазами могут быть те же модификации зубцовой зоны статора, что и у одноименнополюсных генераторов.

Генераторы с пульсирующим потоком зубца ротора.

1. Разноименнополюсные генераторы

Рисунок 10.

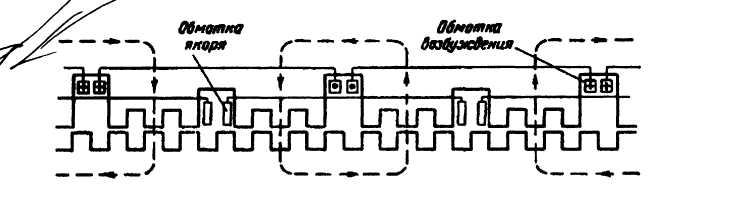

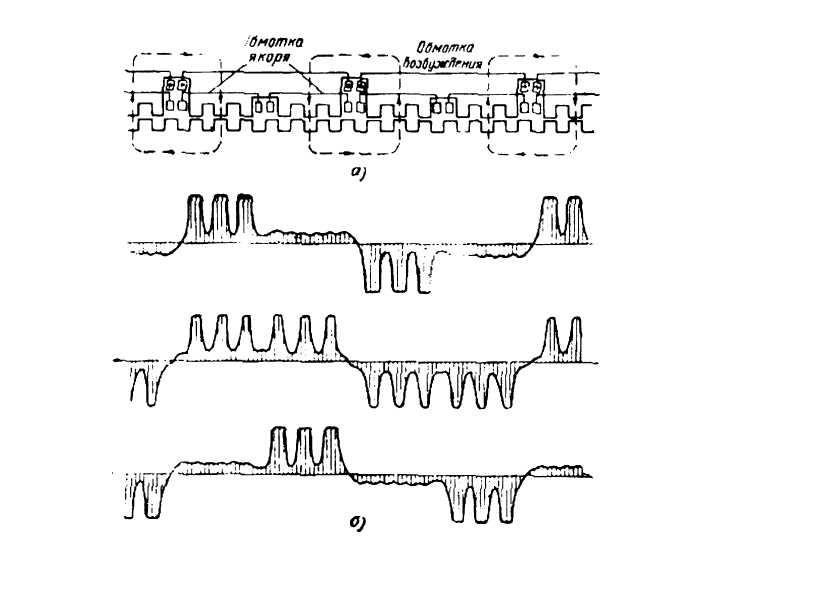

Пример конфигурации зубцовой зоны такого генератора с равными зубцовыми шагами на роторе и статоре показан на рис. 10,а. Там же показано распределение катушек обмоток возбуждения и якоря, для которых в статоре выполнены специальные большие пазы, а пунктирными линиями показано направление магнитного потока, созданного током возбуждения. Примерное распределение потока в воздушном зазоре при трех последовательных положениях ротора (в каждом последующем случае ротор перемещен на 0.5τ показано на рисунке 10.б. И в этом случае потокосцепление обмотки якоря зависит от положения ротора и при вращении последнего периодически изменяется по величине (без изменения знака), следовательно, в обмотке переменного тока будет наводиться электродвижущая сила. Потокосцепление обмотки возбуждения при вращении ротора практически не изменяется. На рисунке 11 показан генератор, отличающийся от генератора, изображенного на рисунке 10, схемой обмотки переменного тока. В этом случае при вращении ротора потокосцепление обмотки переменного тока в отличие от всех ранее рассмотренных типов генераторов изменяется не только по величине, но и по знаку.

Рисунок 11.

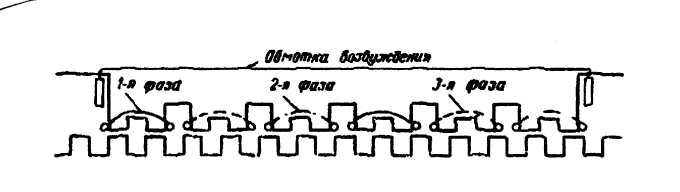

Т рехфазное исполнение генераторов с пульсирующим потоком зубца ротора показано на рисунке 12. Сдвиг фаз на 120^º обеспечивается соответствующим расположением больших пазов статора, в котором размещена обмотка якоря.

Рисунок 12.

Рисунок 13.

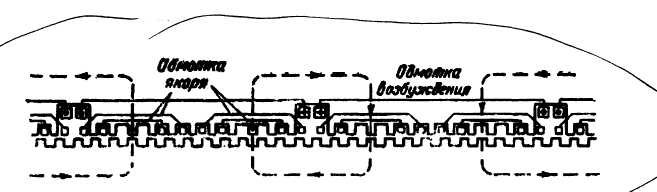

Разноименнополюсный генератор с пульсирующим потоком может быть выполнен и при неравных, но близких по величине зубцовых шагах статора. Пример конфигурации зубцовой зоны такого генератора и схема расположения обмоток показаны на рисунке 13.
