4. Распределение нагрузки при параллельной работе
трансформаторов
Мощность нагрузки не должна превышать суммарной номинальной мощности всех параллельно работающих трансформаторов. Фактическая нагрузка каждого из параллельно работающих трансформаторов определяют по формуле:
В этой формуле:
– мощность
нагрузки.
– номинальная
мощность i-го
трансформатора.
UKi; UKI; UKII … –напряжения короткого замыкания трансформаторов, предназначенных для параллельной работы.
SHI; SHII – номинальные мощности трансформаторов I, II и т.д.
Если фактическая нагрузка Si данного трансформатора окажется больше его номинальной мощности SHi,то необходимо либо уменьшить общую нагрузку S (мощность потребителей), либо подключить на параллельную работу еще один трансформатор.
Если все параллельно работающие трансформаторы будут недогружены, то следует отключить один или несколько трансформаторов.

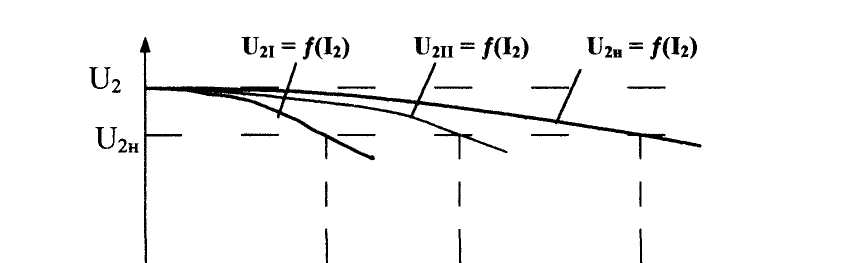

Рисунок 4.
Распределение нагрузки параллельно
работающих трансформаторов
5. Выводы
1)
при
возникает уравнительный ток;
происходит перегрузка одного из трансформаторов;
снижается общая нагрузка трансформаторов;
трансформаторы используются не полностью по мощности;
по ГОСТУ допускается разница в ктр = ± 0,5% от их среднего значения. При ктр < 3, допускается разница от их среднего значения ± 1%.
2)
при
трансформаторs нагружаются неравномерно;
снижается общая нагрузка;
трансформаторы используются не полностью по мощности;
по ГОСТУ допускается использовать трансформаторы с
разницей
не более ±
10% от их
среднего
арифметического значения.
ГОСТ рекомендует, чтобы отношение мощностей трансформаторов было не более 3 : 1.
3) При разных группах соединения обмоток
из-за разности напряжения во вторичных обмотках и возникновения значительных уравнительных токов создается аварийная ситуация и работа трансформаторов становится невозможной
.
4) При нарушении порядка чередования фаз
фазы вторичных ЭДС трансформаторов не совпадают;
трансформаторы работают в режиме короткого замыкания друг на друга.
