8.4. Плазменные печи
В плазменных печах используют плазмотроны с вольфрамовым электродом -1. При плавке на постоянном токе он является катодом. Второй электрод -5 расположен в подине печи и контактирует с металлом -4 (рис. 8.19).

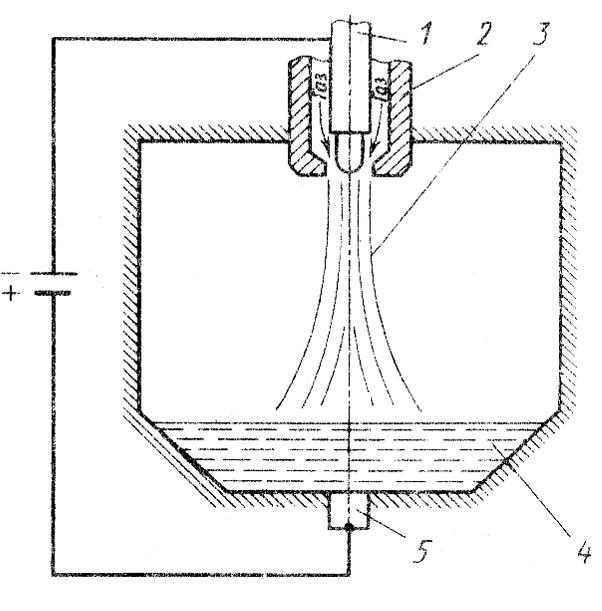

Рис. 8.19. Схема плавильного плазмотрона.
1 – вольфрамовый катод; 2 – водоохлаждаемое сопло; 3 – электрическая дуга; 4 – жидкий металл; 5 – водоохлаждаемый медный анод.

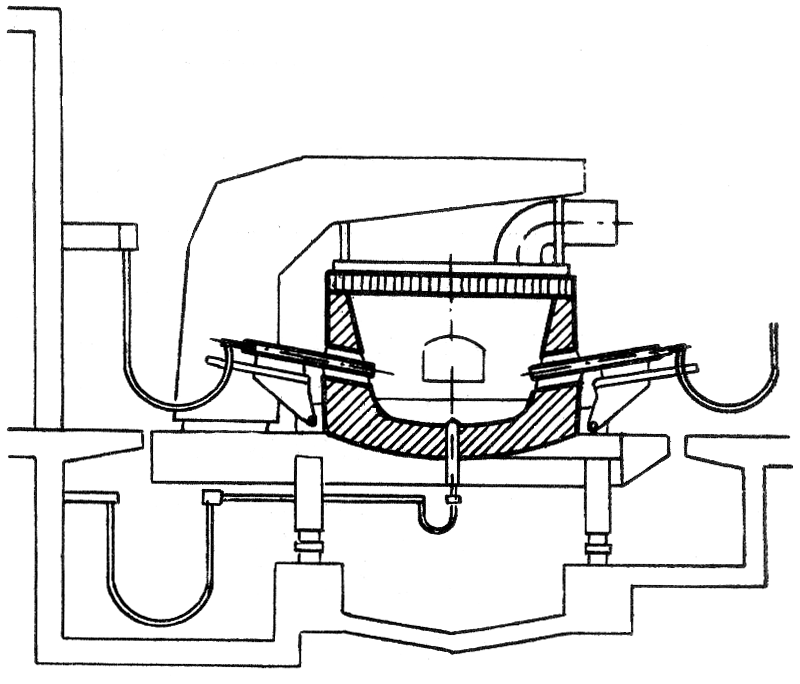

На рис. 8.20 показана схема трёхфазной плазменной печи. В этом случае подовый электрод является нулевой точкой трёхфазной схемы, а электроды плазмотронов соединены с линейными токоподводами.
Рис. 8.20. Трёхфазная плазменная печь
Преимуществами плазменных печей по сравнению с дуговыми состоит в том что:
- исключено науглероживание металла углеродом электродов;
- возможна хорошая герметизация рабочего пространства печи и создание контролируемой атмосферы;
- возможность использования метода гарнисажной плавки, исключающей нежелательное взаимодействие расплава с футеровкой.
В настоящее время печи ёмкостью 45т и выше используются для плавки высоколегированных сталей и жаропрочных сплавов.
Вопросы для самопроверки
Опишите режимы горения дуг в трёхфазных печах в периоды расплавления шихты, перегрева металла и выдачи его на заливку.
Перечислите особенности конструкции электродуговых печей постоянного тока.
Перечислите преимущества ЭДП ПТ.
Укажите особенности конструкции вакуумных дуговых печей.
Укажите особенности конструкции преимущества плазменных печей.
