6.2 Сигнализация по двум выделенным сигнальным каналам (2 вск)

6.2.1 Организация сигнальных каналов на основе сверхциклов Рисунок 1.7 –Организация сигнальных каналов на основе «сверхциклов»

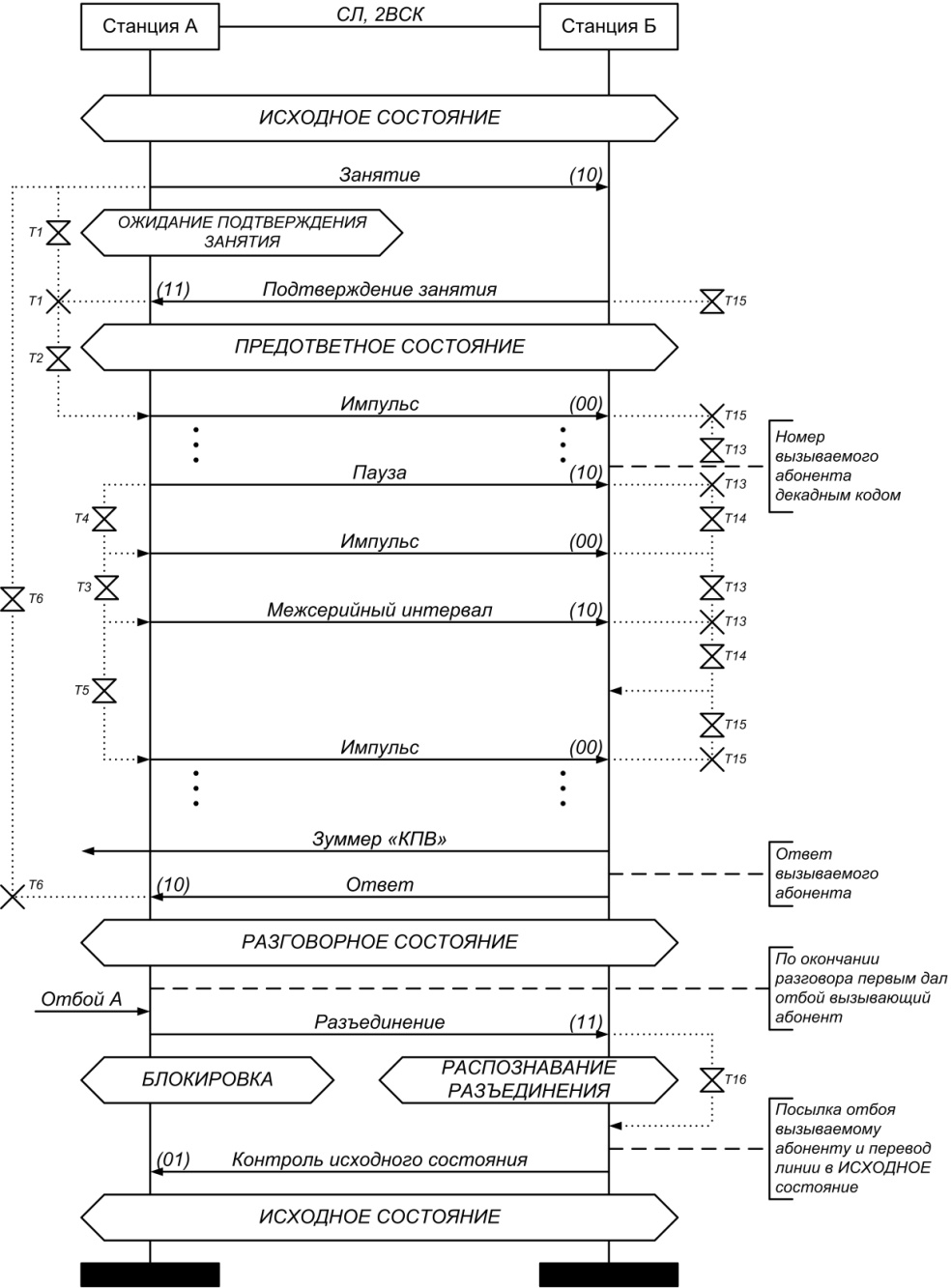

6.2.2 Сценарий обмена сигналами на языке MSC

Таблица 1.2 − Коды протокола 2ВСК

Прямое направление					Обратное направление
Название сигнала	Сигнальный бит				Название сигнала	Сигнальный бит
	a	b	c	d		a	b	c	d
1. Исходное состояние	1	1	0	1	1.Контроль исх. состояния	0	1	0	1
2. Занятие	1	0	0	1	2. Подтверждение занятия	1	1	0	1
3. Набор номера					3. Ответ Б	1	0	0	1
а) импульс	0	0	0	1	4. Отбой Б	0	0	0	1
б) пауза	1	0	0	1	5. Блокировка	1	1	0	1
в) межцифровой интервал	1	0	0	1	6. Занятость Б	0	0	0	1
4. Отбой А	0	0	0	1
5. Разъединение	1	1	0	1
6. Блокировка	1	1	0	1

Рисунок 1.8 – Диаграмма взаимодействия коммутационных станций по протоколу 2ВСК

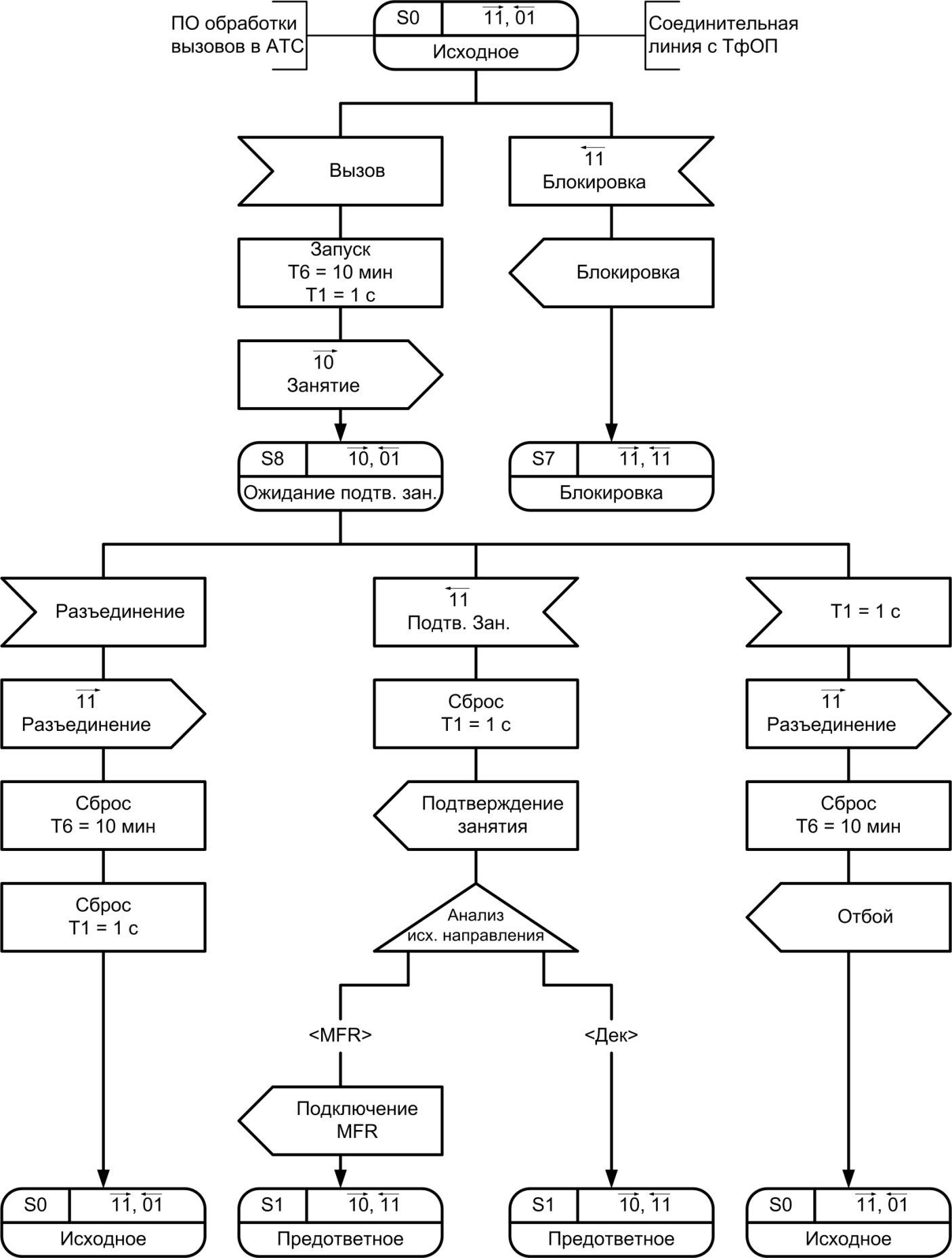

6.2.3 SDL-диаграмма процесса «исходящее соединение, местный вызов»

Рисунок 1.9

S2 – состояние передачи импульса при декадном наборе,

S3 – состояние передачи паузы при декадном наборе,

S4 – состояние межцифрового интервала (только при декадном наборе),

S5 – разговорное состояние при ответе абонента Б или при запросе АОН,

S6 – состояние занятости абонента Б,

S7 – состояние блокировки канала, ожидание контроля исходного состояния (КИС),

S8 – ожидание подтверждения сигнала занятия.

Практическое занятие №2 Коммутационные блоки

1 Цель занятия: Синтез коммутационных блоков с заданными параметрами

2 Литература

2.1 Букрина Е.В. Сети связи и системы коммутации: учеб. Пособие – Екатеринбург: УрТИСИ ГОУ ВПО «СибГУТИ», 2007, с. 47 … 57, 80 … 83.

2.2 Абилов А. Б. Сети связи и системы коммутации: учеб. пособие для студ. вузов спец. 200900 и 2010000. – М.: Радио и связь, 2004, с. 197 … 220.

2.3 Игитханян Г.В., Абзапарова Е.А. Цифровые системы рапределения сообщений. Учебное пособие. Часть 1 − Екатеринбург: УрТИСИ, 2009, с. 23 … 27, 30 … 33, 37 … 50.

2.4 Приложение к методическим рекомендациям по выполнению заданий.
