5 Содержание отчета
5.1 Формат этикетки маршрутизации значащей CE (MSU).
5.2 Результаты выполнения заданий 4.1, 4.2, 4.3.
6 Приложение
6.1 В состав сети ОКС№7 входят следующие структурные элементы:
SP (Signaling Point) – пункт сигнализации
STP (Signaling Transfer point) – транзитный пункт сигнализации
Все SP идентифицируются уникальным кодом, называемым кодом пункта сигнализации (SPC – Signaling Point Code)
SL (Signaling Link) – звено сигнализации.
Режимы работы ОКС:
связанный при котором выполняется параллельная маршрутизация речевых и сигнальных каналов, т.е. путь передачи сигнальных сообщений непосредственно связан с пучками разговорных каналов. Такой режим рекомендуется применять при большом количестве разговорных каналов между станциями;
квазисвязанный, при котором выполняется независимая маршрутизация речевых и сигнальных сообщений, но маршрут передачи сигнальных сообщений заранее известен;
несвязанный, при котором выполняется независимая передача речевых и сигнальных сообщений. Маршрут передачи сигнальных сообщений заранее не известен.
6.2 Пакеты данных, передаваемые по каналам данных сигнализации сети ОКС называются сигнальными единицами СЕ (SU – Signal Unit). Они содержат пользовательские сообщения и сообщения от системы управления сетью сигнализации. SU имеют переменную длину.
MSU (Message Signal Unit) – значащая сигнальная единица (ЗНСЕ) содержит либо сообщения пользователей, либо команды управления элементами сети сигнализации. Если MSU сформирована для управления трафиком, маршрутом или звеном сигнализации, то она не содержит пользовательских данных. Значащие SU переносят сообщения пользователей между любыми двумя SP сигнальной сети.
LSSU (Link Status Signal Unit) – сигнальная единица состояния звена сигнализации (СЗСЕ) переносит данные только между двумя смежными SP. С помощью LSSU обеспечивается оповещение удаленной стороны ОКС о невозможности принимать данные из-за блокировки звена сигнализации.
FISU (Fill-in Signal Unit) – заполняющая сигнальная единица (ЗПСЕ) передается только между смежными SP и позволяет контролировать исправность звена сигнализации при отсутствии требований на передачу MSU и LSSU.
Маршрут передачи значащей сигнальной единицы (MSU) выбирается в соответствии с этикеткой маршрутизации, которая входит в состав поля сигнальной информации (рисунки 5.1, 5.2)
F (Flag) – флаг;
BSN (Backward Sequence Number) – обратный порядковый номер (ОПН);
BIB (Backward Indicator Bit) – обратный бит индикатор (ОБИ);
FSN (Forward Sequence Number) – прямой порядковый номер (ППН);
FIB (Forward Indicator Bit) – прямой бит индикатор, используется в процессе защиты от ошибок для информирования удаленной стороны ОКС о том, передается ли SU впервые или повторно;
LI (Length Indicator) – индикатор длины
– заполняющая
сигнальная единица (FISU)
или
2
– сигнальная единица состояния канала
(LSSU)
LI >2 – значащая сигнальная единица (MSU);
SIF (Signalling Information Field) – поле сигнальной информации
SIO (Service Information Octet) – октет служебной информации
CK (Check Bit) – проверочные биты

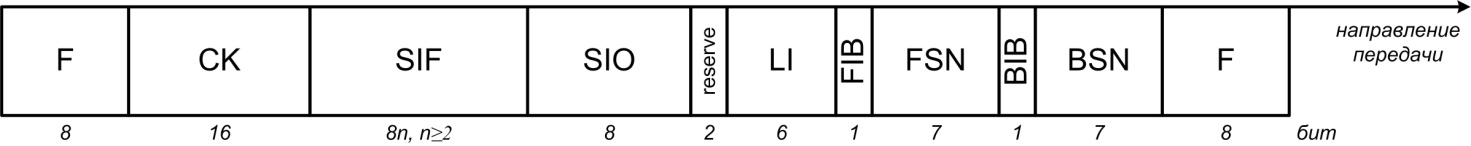

Рисунок 5.1 – Формат MSU
Октет служебной информации (SIO) состоит из двух 4-х разрядных полей. Биты 0 …3 (рисунок 5.2) содержат индикатор пользователя (службы) (SI – Service Indicator), биты 4 … 7 – индикатор сети (NI – Network Indicator). Индикатор пользователя SI указывает тип пользовательских систем, обменивающихся сигнальной информацией. Индикатор сети (NI) определяет уровень сети (тип трафика), на котором передается сигнальная единица (международная, междугородная, внутризоновая или местная сеть). Кодирование октета служебной информации показано в таблице 5.2.

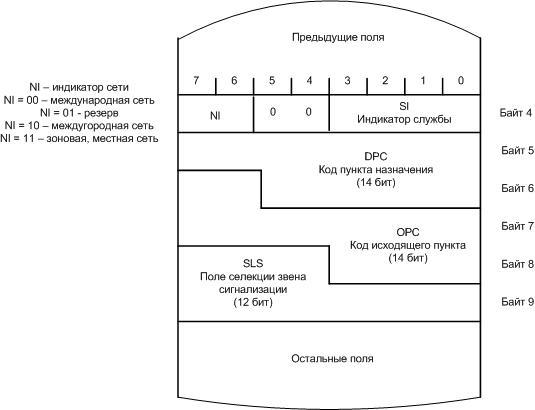

Рисунок 5.2 – Этикетка маршрутизации
Таблица 5.2 − Значения кодов SI
Биты |
Значения битов |
|||
3 |
2 |
1 |
0 |
|
0 |
0 |
0 |
0 |
Сообщения управления сетью ОКС |
0 |
0 |
0 |
1 |
Сообщения для тестирования и ТО сети ОКС |
0 |
0 |
1 |
0 |
Резерв |
0 |
0 |
1 |
1 |
Сообщения SCCP |
0 |
1 |
0 |
0 |
Сообщения TUP* |
0 |
1 |
0 |
1 |
Сообщения ISUP |
0 |
1 |
1 |
0 |
Сообщения DUP |
0 |
1 |
1 |
1 |
|
1 |
0 |
0 |
0 |
Техническая эксплуатация ТФОП |
1 |
0 |
0 |
1 |
Сообщения пользователя B-ISDN |
1 |
0 |
1 |
0 |
Сообщения для пользователя спутниковой ISDN |
1 |
0 |
1 |
1 |
Резерв
|
1 |
1 |
0 |
0 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
0 |
|
1 |
1 |
1 |
1 |
6.3 Принципы выделения кодов пунктов сигнализации
Международная сеть. Международный код SPC (ISPC) имеет структуру:
Z – UUU – V,
где Z (3 бита) – мировая географическая зона;
UUU (8 бита) – географический регион в определенной мировой; зоне
V (3 бита) – пункт сигнализации в определенном регионе сети.
Междугородная сеть. SPC на междугородной сети РФ состоит из 2 полей:
КСЗ – код сигнальной зоны (8 бит);
КПЗ – код пункта в зоне (6 бит).
Сигнальные зоны привязаны к международным центрам коммутации (таблица 5.3).
Таблица 5.3
Международный центр коммутации |
Код сигнальной зоны |
Санкт-Петербург |
0..15 |
Москва |
16..31 |
Москва |
32..47 |
Москва |
48..63 |
Самара |
64..79 |
Самара |
80..95 |
Ростов |
96..111 |
Екатеринбург |
112..127 |
Новосибирск |
128..143 |
Хабаровск |
144..159 |
Внутризоновые и местные сети. На этих сетях все 14 разрядов поля DPC и OPC используются для кодирования номера пункта сигнализации. Диапазон кодов от 0 до 14079.
6.4 Обработка сигнальных единиц
Обработка сигнальных сообщений представляет собой совокупность трех функций, которые выполняются во всех SP:
- маршрутизация;
- анализ;
- распределение сообщений.
Маршрутизация – функция, связанная с определением маршрута следования SU и ее передачи, в то время как функция распределения связана с получением сообщения конкретной пользовательской подсистемой. Функциональная связь между функциями маршрутизации и распределения показана на рисунке 5.3.
Сообщение с четвертого уровня поступает на третий, после чего выбор номера конкретного звена сигнализации для передачи сообщения осуществляется с помощью функции маршрутизации (1 на рисунке).
Если сообщение поступает со второго уровня на третий, то активируется функция анализа для определения, является ли данный пункт конечным (2). Это достигается путем сравнения значения поля DPC с собственным кодом пункта сигнализации (SPC).
Если номера не совпадают, то сообщение передается в исходящее звено сигнализации (3), номер которого определяется с помощью функции маршрутизации (4). В случае, если данный SP является конечным (т.е. значение поля DPC совпадает с собственным SPC), активируется функция распределения для передачи сообщения соответствующей пользовательской подсистеме (UP) (5).

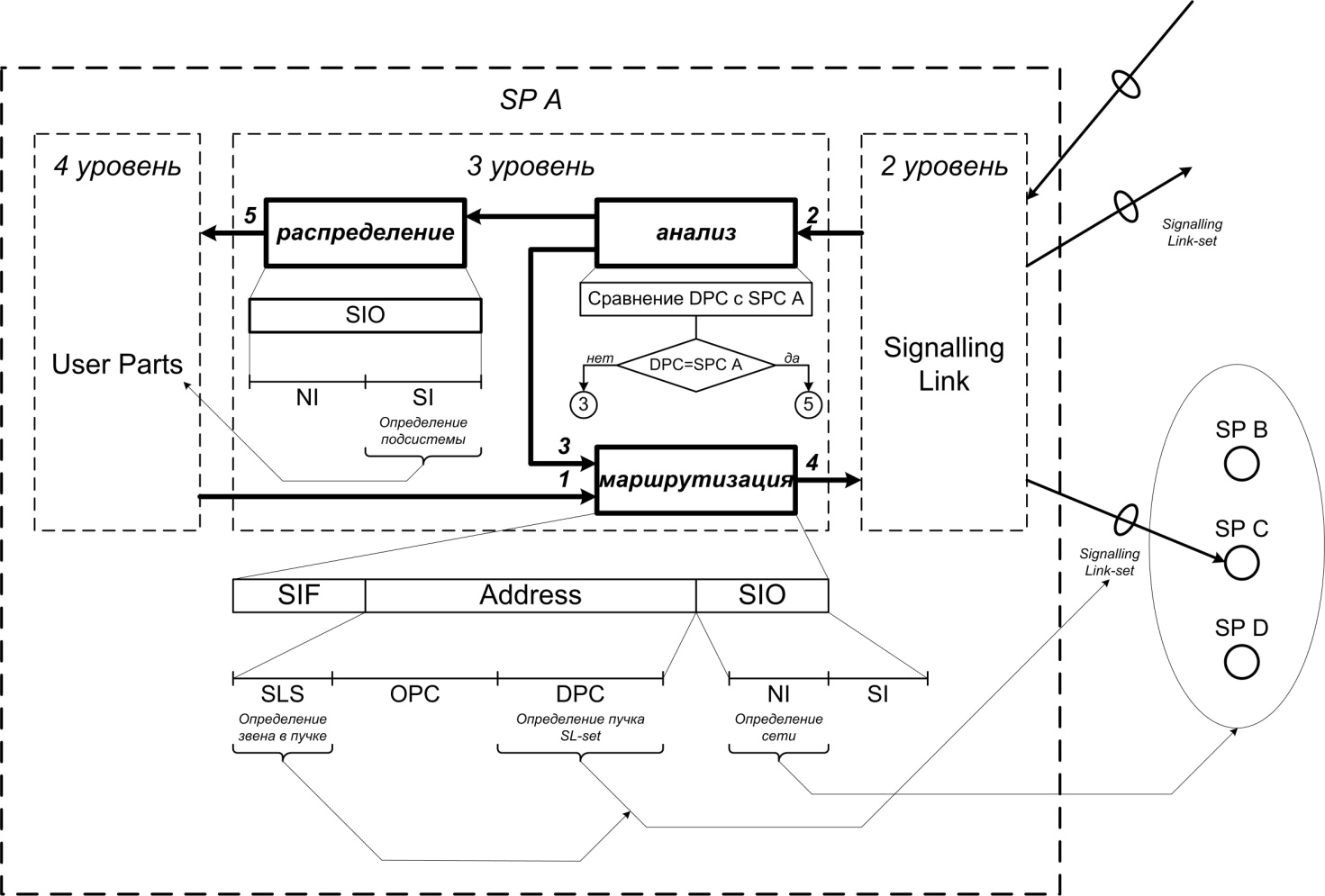

Рисунок 5.3 – Функциональная связь между функциями MTP3
Таким образом, ключевые задачи каждой из функций:
маршрутизация: выбор сети (по NI), выбор пучка звеньев (по DPC), выбор звена в пучке (по SLS);
анализ: по DPC определяется, является ли выбранный SP оконечным или нет;
распределение: по индикатору SI поля SIO выбирается пользовательская подсистема.
6.5 Выбор маршрута передачи сигнальной единицы производится с помощью маршрутных таблиц, которые прописаны в каждом SP.
Например, сеть ОКС№7 имеет структуру, показанную на рисунке 5.4.
Рисунок 5.4
Таблица 5.4 − Таблица маршрутизации (пункт А)
Исходящий SP (DPC) |
Пучок SL |
Входящий SP |
DPC |
A (300) |
AB |
B |
500 |
AD |
B |
500 |
|
AB |
C |
400 |
|
AD |
C |
400 |
|
AD |
D |
600 |
|
AB |
D |
600 |
|
AD |
F |
700 |
|
AB |
F |
700 |

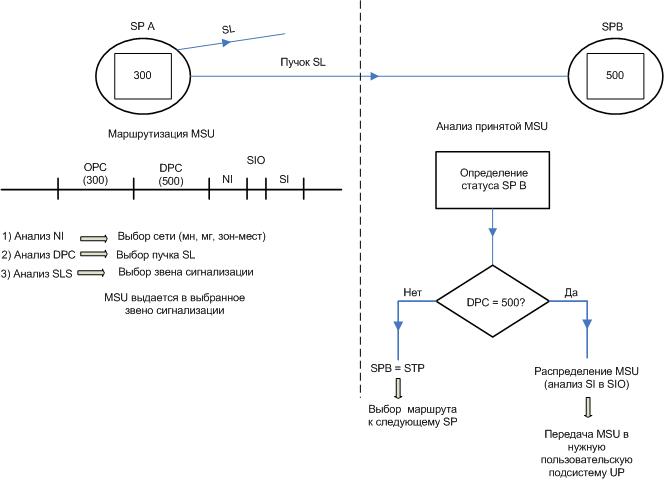

Рисунок 5.5 – Принцип передачи сигнальных единиц
