2 Электротехнический раздел
2.1 Разработка системы отопления крун
Характеристика представлена в таблице 2.1
Таблица 2.1 - Характеристика КРУН.
Размеры: длина, ширина, высота |
22,5*3,5*2,5 |
Площадь помещения: м2 |
78,75 |
Наименование: |
КРУН |
2.1.1 Определение температурного режима
Температура внутри КРУН не должна превышать в летнее время температура более +40 0С. В зимнее время температура не должна понижаться ниже +5 0С, для обеспечения надежной работы оборудования КРУН[8].
2.1.2 Определение мощности калорифера
Расчет энергии необходимой для нагрева помещения за один час производим по формуле:
(1)
где: V – объем помещения, м3;
ΔT – разница между температурой внутри помещения и
снаружи, °С(Температура для Орловской области в зимние время года -27°С[7]);
k – коэффициент рассеивания.
Для помещений с
хорошей изоляцией коэффициент рассеивания
равняется 3,5 [9].
Определяем мощность калорифера по формуле:
1кВт=860ккал/ч
(2)
где: Р – мощность получаемого калорифера.
Для отопления помещения КРУН принимаю 5 калорифера КЭВ 3,5 мощностью 3,5 кВт каждая.
Технические характеристики данного вида оборудования представлены в таблице 2.2.
Таблица 2.2 – Технические характеристики тепловых завес.
Название |
Мощность, кВт |
Подогрев воздуха, не белее чем, °С |
Число ТЭНов, шт |
Длина, ширина ТЭНа, мм |
КЭВ 3,5 |
3,5 |
45 |
5 |
490*33 |
Автоматическое включение нагревательных устройств выполняется с помощью реле влажности воздуха (влагорегулятор ВДК) и термореле (датчик ДТКБ). Упрощенная схема устройства для сушки воздуха и отопления помещения КРУН приведена в приложении 1.
2.1.3 Размещение калориферов и способ их крепления
Калориферы крепим к металлической стенке равномерно по все длине КРУН на высоте 50 см от пола.схема расположения представлена в графической части
2.1.4 Выбор схемы электроснабжения и напряжения питания, выбор способа прокладки проводов
Питание электроприемников выполняем от сети 380/220В с системой ТN-С-S согласно п. 7.1.13 [1]. Питание электроприемников выполняем от трансформатора собственных нужд подстанции напряжением 10/0,4кВ, п. 7.1.16[1].
Для питания калориферов используем силовой ящик ЯЗЗ-2,который был использован для питания наружного освещения территории подстанции. Силовой ящик подключаем к ВРУ (вводно-распределительное устройство).
Согласно п. 2.2 [1] применяем открытую электропроводку прокладываемую в коробах.
2.1.5 Выбор сечения провода
Расчет сечения проводов ведем по методу потери напряжения. Расчетная схема сети отопления КРУН представлена на рисунке 2.1.
Рисунок 2.1 – Расчетная схема сети отопления помещения КРУН
Определяем электрический момент приемников МСР1 по формуле:
(3)
где: Мi – электрический момент, кВт*м;
Pk – мощность i-го электроприемника, кВт;
lk – расстояние от щита или точки разветвления до i-го электроприемника , м.
По таблице 3.2 [6] находим значение коэффициента С для трех фазной системы для медных проводов:
С = 72;
Вычисляем сечение провода по формуле:
(4)
где: S – сечение жил проводов, мм2;
Мi – электрический момент, кВт*м;
С – коэффициент зависящий от напряжения сети, материала токоведущей жилы;
ΔU – располагаемая потеря напряжения, %.
Вычисляем значение расчетного тока по формуле:
(5)
где:
IP
– расчетный ток участка, А;
Pi – расчетная нагрузка, Вт;
Uф – фазное напряжение в сети, В;
cosφ – коэффициент мощности и нагрузки;
m – количество фаз сети.
В соответствии с таблицей 1.3.4 [1] выбираем провод марки ППВ сечением 4мм2 длительно допускаемый ток нагрева 30А. Проверяем провод на нагрев по формуле:

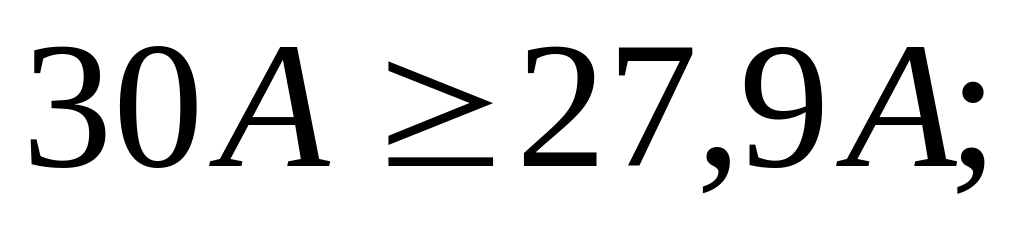

(6)
где: Iдоп – допустимый ток нагрева провода выбранного сечения, А;
Iр – расчетный ток участка.
Данный провод проходит по току нагрева.
2.1.6 Выбор автоматической защиты

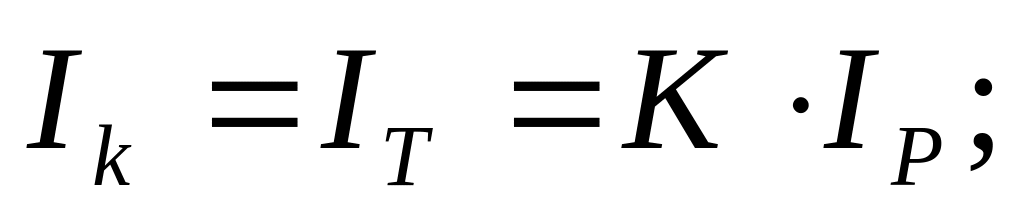

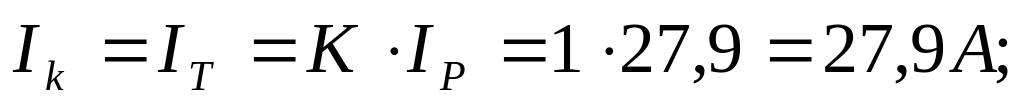

Ток установки расцепителей определяется по формуле:
(7)
где: Ik,IT – ток комбинированного и теплового расцепителя А;
К – коэффициент учитывающий пусковые токи;
Iр – расчетный ток участка, А.
По каталожным данным [10] выбираем ВА 47 63 ток уставки
расцепителей 16А.

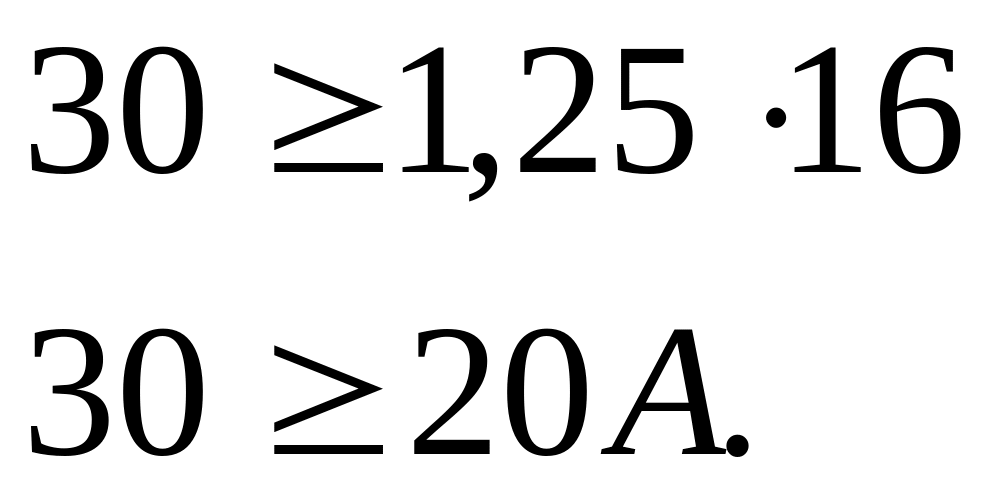

Проверяем сечение проводов на соответствие расчетному току уставки по формуле:
(8)
где: IД – допустимый ток нагрева провода выбранного сечения, А;
Ik – ток установки комбинированного расцепителя, А.
