Содержание
1. Исходные данные……………………………………………………. |
……...3 |
|
|
2.Определение нагрузок, действующих на фундаменты……………. |
………5 |
|
|
3.Оценка инженерно-геологических и гидрогеологических условий площадки строительства……………………………………………….. |
………6 |
|
|
4. Расчет и проектирование варианта фундамента на естественном основании……………………………………………………………….. |
……..13 |
|
|
5. Расчет и проектирование варианта фундамента на искусственном основании в виде песчаной подушки…………………………………. |
……..18 |
|
|
6. Расчет и проектирование свайного фундамента…………………... |
……..22 |
|
|
7. Технико-экономическое сравнение и выбор основного варианта системы основание-фундамент………………………………………... |
……..34 |
|
|
8. Учет влияния приямка………………………………………………. |
……..38 |
|
|
9. Определение степени агрессивного воздействия подземных вод и разработка рекомендаций по антикоррозионной защите подземных конструкций…………………………………………………………….. |
…..…40 |
|
|
10. Список используемой литературы………………………………… |
……..42 |
Исходные данные
Требуется рассчитать и запроектировать основания и фундаменты одноэтажного однопролетного промышленного здания. Габаритные параметры и характеристика условий строительства здания:
Параметры здания
Таблица 1
L1, м |
L2, м |
Н1, м |
Н2, м |
hпр, м |
Q1, т |
Q2, т |
tвн, °С |
Район строительства |
Мt |
18 |
30 |
10,8 |
16,8 |
-4,2 |
10 |
20 |
10 |
Сургут |
93,3 |
Габаритные схемы поперечного разреза и плана здания:

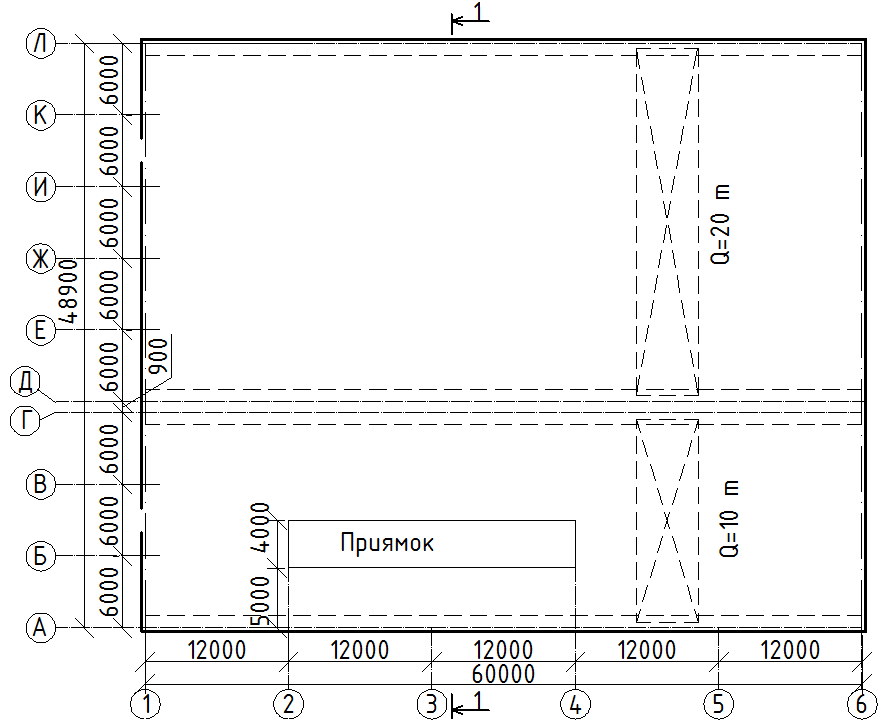

Рис. 1. Габаритная схема плана здания
Рис. 2. Габаритная схема разреза здания
Железобетонные колонны основного каркаса имеют шарнирное сопряжение со стальными фермами, шаг колонн каркаса 12 м. Шаг стальных стоек торцевого фахверка 6 м.
|
|
Инженерно-геологические условия площадки строительства установлены бурением 4 скважин на глубину 20 м:
Таблица 2
N слоя |
Тип грунта |
Обозначение |
Толщина слоя, м |
|||
Скв.1 |
Скв.2 |
Скв.3 |
Скв.4 |
|||
61,7 |
60,9 |
60,6 |
60 |
|||
1 |
Почвенно-растительный слой |
h0 |
0,30 |
0,30 |
0,30 |
0,30 |
2 |
Суглинок |
h1 |
5,00 |
5,30 |
4,80 |
5,00 |
3 |
Суглинок |
h2 |
1,30 |
1,50 |
1,10 |
1,40 |
4 |
Песок мелкий |
h3 |
Толщина слоя бурением до глубины 20 м не установлена |
|||
Подземные воды во всех скважинах расположены на глубине 0,80 м от отметки планировки DL.
Исходные показатели физико-механических свойств грунтов:
Таблица 3
№ слоя |
Тип грунта |
ρn, т/м3 |
W, |
ρs, т/м3 |
ρI, |
ρII, |
Wр, % |
WL, % |
% |
т/м3 |
т/м3 |
||||||
2 |
Суглинок |
1,88 |
24,2 |
2,7 |
1,83 |
1,85 |
17,7 |
27,7 |
3 |
Суглинок |
1,92 |
28,1 |
2,72 |
1,87 |
1,89 |
20,9 |
32,9 |
4 |
Песок мелкий |
1,93 |
26,3 |
2,68 |
1,88 |
1,9 |
|
|
№ слоя |
Тип грунта |
kf, |
Е, МПа |
СI , |
СII, кПа |
φI |
φII, град |
см/с |
кПа |
град |
|||||
2 |
Суглинок |
2,9x10-7 |
11,0 |
14 |
21 |
16 |
18 |
3 |
Суглинок |
1,4x10-7 |
8 |
11 |
17 |
14 |
16 |
4 |
Песок мелкий |
4x10-7 |
18 |
|
|
25 |
28 |
Данные химического анализа подземных вод по агрессивности:
Таблица 4
Показатель агрессивности |
Значение показателя |
Бикарбонатная щелочность ионов НСО3, мг экв/л |
0,1 |
Водородный показатель рН |
5,0 |
Содержание, мг/л |
|
агрессивной углекислоты СО2 |
49 |
аммонийных солей, ионов NH4+ |
16 |
магнезиальных солей, ионов Mg2+ |
920 |
щелочей |
- |
сульфатов, ионов SO4-2 |
2700 |
хлоридов, ионов Cl- |
800 |
