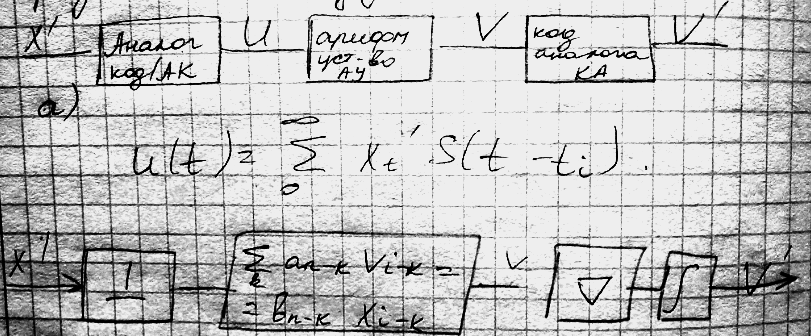

14 Функциональная и структурная математические схемы преобразования сигналов в мцк.

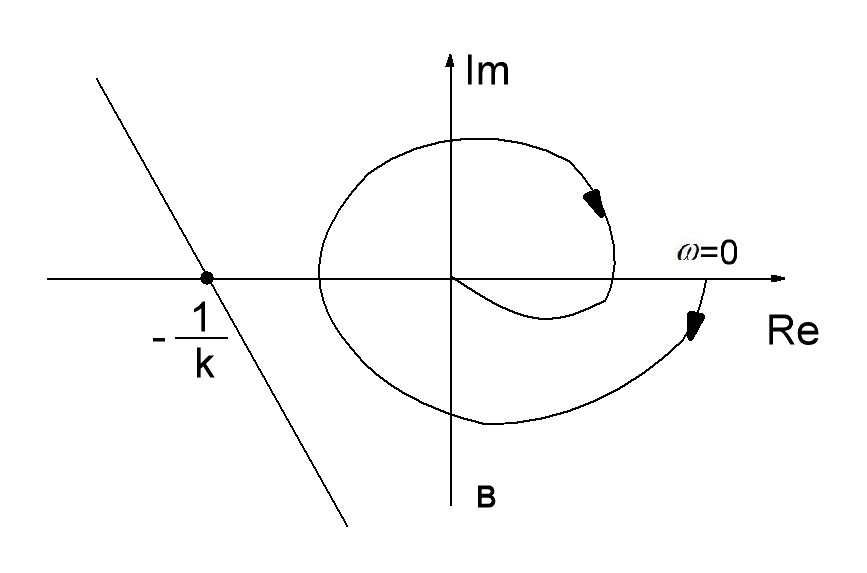

№ 15 Оценка структурной устойчивости комплекса «Оператор – АЭУ» на основе критерия В.М. Попова.

Критерий абсолютной устойчивости: система абсолютно устойчива если при устойчивости линейной части W₀(S) через Т(-1/к;0)можно провести хотя бы одну прямую, не пересекающуюся с W₀^* (j ).

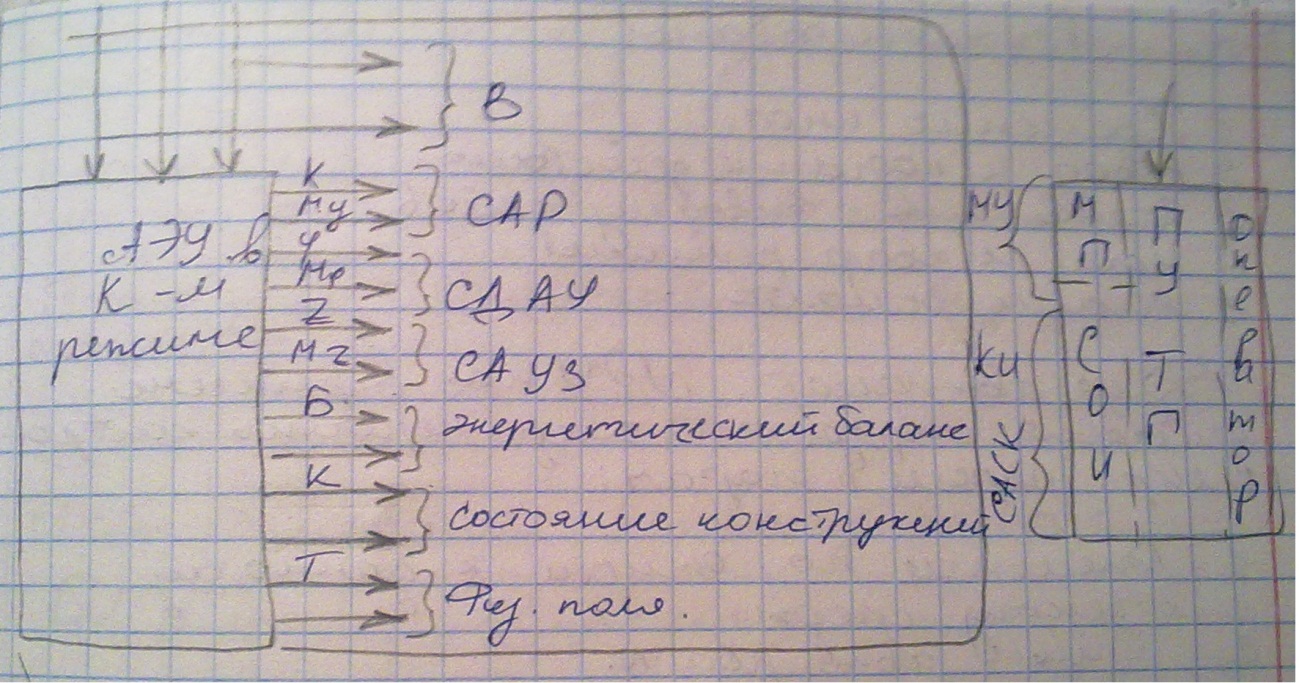

17) Схема взаимодействия автоматизированной аэу и подсистемы оператора

18)Функции контроля АЭУ

1.Контроль охватывает переменные и параметры характеризующие процессы в отдельных агрегатах системы а также целостность конструкций.

2.Устройство контроля должно контролировать состояние внешней среды.

Ограничения на систему контроля:

1.Обслуживающий персонал может воспринять лишь ограниченную информацию

2.В сложной систему возрастает возможность аварий из-за ошибок и ухудшения массогабаритных показателей

Режимы работы:

1.Хранение информации

2.Ввод и подготовка к действию

3.Останов или вывод из действия

4.Норм. и аварийный режимы

5.Режим ремонта

Для автомат. АЭУ находящейся в режиме действия определен следующий перечень контролируемых переменных и параметров:

1.Внешние по отношению к данному объекту среды

2.Системы автоматического регулирования

3.Системы ДАУ

4.СА УС

5.Параметры аварийного контроля

6.Данные позволяющие свести балансы

7.Дискомфорт и тактический фон

На ВВЭР 1000: 1049 задвижек, вентилей, клапанов, 55 регуляторов, 222 канала

19) Особенности современных путп и тенденции их развития

Пропускная способность для мнемосхем, выполненных в виде отдельных или демонстрируемых на дисплеях устройств, по известному количеству состояний объекта, отражаемых мнемосхемой, за которое происходит смена состояния τ∆. Органы управления оценивают качественно, соответственно требований инженерной технологии.

20. Основные составляющие типового поста

Информация поступает на приборы, потому оператору необходим хороший обзор всех приборов по мере важности. Широко применяются мнемосхемы, дисплеи. Блок щитового управления и рабочее место оператора конструируются так, чтобы оператор мог дотянуться без усилий до необходимых кнопок и ключей. Информация выносимая на дисплеи и приборы: о составе, о значениях величин и их отклонении, об изменении состава.

Постоянно используемые органы управления должны быть расположены ближе остальных.

21. Основные метрологические характеристики приборов.

метрологические характеристики измерительного прибора включают:

- класс точности;

- чувствительность;

- вариация показаний;

- диапазон измерений;

- пределы измерений (нижний и верхний);

- диапазон показаний – область значений шкалы, ограниченная конечным и начальным значениями шкалы (иногда для аналоговых СИ используют также термины "диапазон шкалы" и "пределы шкалы"). Для приборов с дискретным (цифровым, числовым) устройством отображения измерительной информации диапазон показаний определяется видом выходного кода и числом разрядов выходного кода;

- цена деления шкалы (для приборов с дискретным устройством отображения измерительной информации – цена единицы наименьшего разряда кода или номинальная ступень квантования, если она больше цены единицы наименьшего разряда кода.

Характеристики погрешности измерительного прибора (преобразователя):

- значение погрешности (Δ) СИ;                                    о

- значение случайной составляющей погрешности (Δ) СИ;

- значение среднего квадратического отклонения случайной составляющей погрешности СИ;                                                                                     о

- значение случайной составляющей погрешности СИ от гистерезиса ΔH (вариация Н выходного сигнала);

- значение систематической составляющей погрешности (Δs)СИ;

- комплекс в составе: значение систематической составляющей погрешности СИ, или значение среднего квадратического отклонения систематической составляющей погрешности СИ и математическое ожидание систематической составляющей погрешности СИ;

- некоторые другие характеристики погрешностей.
