1. Практическое занятие №1. Классификация изобретений и их патентный поиск.

1.1 Цель занятия

Овладеть навыками ориентации в классификации изобретений для проведения патентного поиска при решении технической задачи.

1.2 Общие сведения

Быстрому и полному ознакомлению специалистов с достижениями в той или иной области техники способствует Международная патентная классификация (МПК), которая получила всемирное признание. МПК принята в 1954 г. патентными ведомствами стран - участниц Европейского совета. На протяжении минувших лет она периодически пересматривалась, совершенствовалась и в настоящее время используется восьмая редакция.

1.2.1 Классификация изобретений

Все изобретения по МПК разделены на восемь разделов, которые обозначают заглавными латинскими буквами:

A – предметы потребления;

B – производственные процессы;

C – химия и металлургия;

D – текстиль и бумага;

E – строительное дело;

F – механика, освещение и отопление;

G – физика;

H – электричество

Устройство: пододеяльник;

Зашла на сайт http://www.fips.ru. В международном классификаторе открыла изобретения, зашла в раздел А и там выбрала класс А47, т. к. туда входят изделия и приборы для дома. Затем я выбрала подкласс А47G – предметы домашнего обихода и уже тут обратилась к группе A47G 9/00, т.к. туда входят покрывала для кроватей; стеганые одеяла; дорожные пледы; а затем выбрала подгруппу A47G 9/02 - постельное белье; шерстяные одеяла, стеганые одеяла.

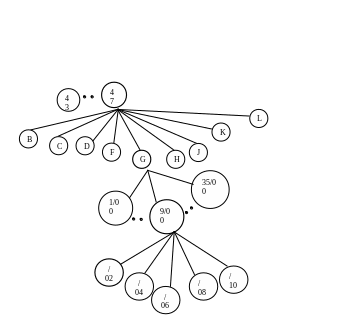

Структура классификации

Патентный поиск

Патентный поиск может проводиться с целью установления уровня технического решения, объема прав патентообладателя и условий их реализации, выявления прототипа решаемой задачи. В зависимости от цели различают несколько видов патентного поиска. Он бывает тематический, именной, нумерационный и поиск патентов-аналогов.

Наиболее часто возникает необходимость в тематическом поиске. Его проводят для выявления изобретений, имеющих отношение к исследуемому вопросу или разрабатываемой теме. Необходимость в такой информации возникает, например, при разработке новой техники или технологии и их соответствию, отвечающей мировым стандартам. В настоящее время нельзя конструировать новые машины создавать современные технологии, строить сооружения, выпускать продукцию без учета новейших достижений науки и техники, ибо их моральный износ может произойти раньше, чем физический.

Именной (фирменный) поиск направлен на обнаружение охранных документов конкретного лица или фирмы.

Нумерационный поиск ведется с целью установления ряда обстоятельств, касающихся конкретного охранного документа, в том числе: его тематическую принадлежность, связь с другими документами, правовой статус и т.д.

Поиск патентов-аналогов проводится с целью выявления патентов, выданных в разных странах на одно и то же изобретение. Этот вид поиска необходим как для изобретателей, так и для экспертов. Изобретатели используют поиск патентов-аналогов для определения информации об изобретениях по исследуемому вопросу, а эксперты - для решения вопросов приоритета.

Патентный поиск во многих случаях ведут, пользуясь указателями, которыми располагают фонды. Однако ввиду наличия в фондах большого количества документов, для осуществления быстрого и глубокого поиска используются различные информационно-поисковые системы (ИПС). Они разделяются на документальные, фактографические и комбинированные.

В документальные системы вводятся сведения, отражающие содержание документов. В этом случае документ хранится в виде поискового образца, который может быть представлен, например, перечнем наиболее характерных слов (терминов, словосочетаний). Точность отражения содержания документа в поисковом образе, введенном в поисковую систему, определяется применением в системе информационно-поискового языка и критерия смыслового соответствия.

В фактографических системах поиска обычно хранятся сведения, извлеченные из документов в виде формализованных данных (элементы библиографического описания, цифровые параметры, формулы изобретения и т.п.), позволяющих быстро вести поиск.

Комбинированные системы позволяют вести поиск как по формализованным элементам, так и с использованием методов анализа содержания документа.

В последние годы получили развитие поисковые системы, в которых поиск осуществляется автоматически с учетом заданных заранее критериев смыслового соответствия и называются они автоматизированными поисковыми системами, которые реализуются с помощью вычислительной техники.

информационном поиске выбрала Патентные документы РФ (рус.) Рефераты российских изобретений (РИ) и там ввела класс своего устройства. Из предложенных вариантов рефератов я выбрала два.

Формула аналога 1:

1. Пододеяльник с одеялом, выполненный из одного полотна ткани, поверх которого размещено одеяло, имеющий по всему периметру пристроченные фиксирующие элементы, которые совмещены с фиксирующими элементами, пришитыми к одеялу, отличающийся тем, что пододеяльник снабжен с одной его стороны в углах и по всем сторонам периметра с шагом пришитыми фиксирующими элементами, выполненными из отрезков первой части контактной ленты, вторая часть которой пришита с тем же шагом к одеялу в углах и по всему его периметру с одной стороны, и с противоположной стороны одеяла, причем с противоположной стороны с отступом от его краев по ширине одеяла на величину , при ширине пододеяльника больше ширины одеяла, и на величину , при длине пододеяльника больше длины одеяла.

2. Пододеяльник с одеялом по п.1, отличающийся тем, что величина шага может быть от 4 до 97% от длины той его стороны, где пришиты отрезки контактной ленты.

3. Пододеяльник с одеялом по п.1, отличающийся тем, что величина может быть от 4 до 50% от ширины одеяла.

4. Пододеяльник с одеялом по п.1, отличающийся тем, что величина может быть от 4 до 20% от длины одеяла.

Формула аналога 2:

Пододеяльник, имеющий нижнюю сторону 1А и верхнюю сторону 1В, которые образуют мягкую оболочку из текстильной ткани, при этом указанный пододеяльник представляет собой цельную оболочку, имеющую край 2А, который, по крайней мере, частично постоянно закрыт, и три края 2В, 2С и 2D, которые имеют устройства быстрого застегивания и расстегивания 3, 4, 5А, 5В, что позволяет частично разделять две стороны 1А, 1В оболочки для того, чтобы поместить одеяло на одну сторону 1А из указанных сторон 1А, 1В оболочки, после чего одеяло закрывается другой стороной 1В, и три края 2В, 2С и 2D указанных сторон 1А, 1В соединяются устройствами быстрого застегивания и расстегивания 3, 4, 5А, 5В, отличающийся тем, что верхняя сторона 1 В имеет по двум своим углам, граничащим с открывающимся краем 2С со стороны ног указанной верхней стороны 1В, треугольный карман 5В, при этом указанный карман 5В образует клапан для помещения в него угла, граничащего с открывающимся краем 2С со стороны ног нижней стороны 1А пододеяльника, причем указанные системы быстрого застегивания и расстегивания 3, 4, 5А, 5В содержат этот карман 5В для, по крайней мере, частичного закрытия открывающегося края 2С со стороны ног пододеяльника, состоящего из указанных сторон 1А, 1В.

2. Пододеяльник по п.1, отличающийся тем, что каждая сторона 1А, 1В имеет на открывающемся крае 2С со стороны ног пододеяльника 1 клапан 4, который можно подогнуть под матрац, чтобы удерживать пододеяльник и одеяло на месте.

3. Пододеяльник по п.2, отличающийся тем, что пододеяльник 1 является двусторонним, причем каждая сторона 1А, 1В пододеяльника имеет по своим двум углам, граничащим с открывающимся краем 2С пододеяльника 1 со стороны ног, треугольный карман 5А, 5В.

4. Пододеяльник по п.3, отличающийся тем, что карман 5А, 5В, прикрепленный к одной стороне 1А, 1В пододеяльника 1, выполнен из материала, из которого выполнена другая сторона пододеяльника 1.

5. Пододеяльник по п.3, отличающийся тем, что каждый карман 5А, 5В представляет собой треугольную деталь, прикрепленную к стороне 1А, 1В пододеяльника 1, причем один из краев указанной детали прикреплен к открывающемуся краю 2С со стороны ног указанной стороны пододеяльника, а другой край указанной детали прикреплен к боковому краю 2В, 2D указанной стороны и вставлен между устройством быстрого застегивания 3 и стенкой указанной стороны так, чтобы не мешать работе указанного устройства быстрого застегивания 3.

6. Пододеяльник по п.1, отличающийся тем, что постоянно закрытый край 2А пододеяльника 1 является краем указанного пододеяльника 1 со стороны головы.

7. Пододеяльник по п.1, отличающийся тем, что боковые края 2В, 2D пододеяльника 1, соединяющие край 2А со стороны головы и открывающийся край 2С со стороны ног пододеяльника, имеют застежку-молнию 3, скрытую, по крайней мере, одним клапаном, перекрывающим ее с заходом на верхнюю сторону пододеяльника, когда указанные стороны 1А, 1В застегнуты.

8. Пододеяльник по п.1, отличающийся тем, что одна из сторон 1А, 1В пододеяльника имеет на внутренней стороне по двум углам, граничащим с открывающимся краем 2С пододеяльника со стороны ног, дополнительный треугольный карман, в который вставляется край одеяла со стороны ног.

9. Пододеяльник по одному из пп.1-8, отличающийся тем, что верхняя сторона или соответственно нижняя сторона пододеяльника имеет изнутри в заданном месте самозахватывающее застегивающее устройство, которое располагается так, чтобы работать вместе с дополнительным застегивающим устройством, расположенным на одеяле.

Таблица 1

Существенные признаки	Патент № 2316244 Аналог 1	Патент № 230757 Аналог 2	Заявляемое техническое решение
Пододеяльник	+	+	+
Пододеяльник имеет нижнюю сторону	+	+	+
Пододеяльник имеет верхнюю сторону	+	+	+
Пододеяльник с одеялом	+	-	+
Пододеяльник с цельной оболочкой	-	+	+
Пододеяльник двусторонний	+	+	+
Пододеяльник и одеяло выполнены из одного полотна ткани	+	-	-
Пододеяльник выполнен из мягкой текстильной ткани	-	+	+
Одеяло по всему периметру имеет пристроченные фиксирующие элементы	+	-	+
Пододеяльник по всему периметру имеет пристроченные фиксирующие элементы	+	-	+
Фиксирующие элементы пододеяльника совмещены с фиксирующими элементами одеяла	+	-	+
Пододеяльник имеет частично закрытый край	-	+	+
Пододеяльник имеет устройство быстрого застегивания и расстегивания	-	+	-
Три края имеют устройство быстрого застегивания и расстегивания	-	+	-
Две стороны пододеяльника разделяются для помещения одеяла	-	+	+
Одеяло размещено поверх пододеяльника	+	-	-
Одеяло имеет углы	+	+	+
Пододеяльник имеет углы	+	+	+
В углах и по всем сторонам пододеяльника пришиты фиксирующие элементы	+	-	+
Угол граничит с открывающемся краем со стороны ног нижней стороны пододеяльника	-	+	+
Фиксирующие элементы пришиты к пододеяльнику по всему периметру с шагом μ	+	-	+
В углах и по всем сторонам одеяла пришиты фиксирующие элементы	+	-	+
Фиксирующие элементы пришиты к одеялу по всему периметру с шагом μ	+	-	+
Фиксирующие элементы пришиты с противоположной стороны одеяла с отступом от его краев по ширине одеяла на величину α	+	-	+
Величина шага μ от 4 до 97% от длины той его стороны, где пришиты куски контактной ленты	+	-	+
Величина α от 4 до 50% от ширины одеяла	+	-	+
Ширина пододеяльника больше ширины одеяла	+	+	+
Ширина пододеяльника больше ширины одеяла на величину β	+	-	+
Величина β от 4 до 20% от длины одеяла	+	-	+
Фиксирующие элементы выполнены из отрезков контактной ленты	+	-	+
Верхняя сторона пододеяльника имеет треугольный карман	-	+	-
Карман образует клапан для помещения в него угла	-	+	-
Системе быстрого расстегивания и застегивания содержит данный карман	-	+	-
Для частичного закрытия открываются края со стороны ног пододеяльника содержится карман	-	+	-
Каждая сторона пододеяльника имеет по своим углам со стороны ног треугольные карманы	-	+	-
Карман выполнен из материала из которого выполнена сторона пододеяльника	-	+	-
Каждый карман представляет собой треугольную деталь	-	+	-
Один из краев кармана прикреплен к открывающемуся краю со стороны ног	-	+	-
Другой край кармана прикреплен к боковому краю пододеяльника	-	+	-
Край кармана вставлен между устройством быстрого застегивания и стенкой стороны пододеяльника	-	+	-
Со стороны ног внутри по двум углам пододеяльника имеется дополнительный треугольный карман	-	+	-
В дополнительный карман вставляется край одеяла со стороны ног	-	+	-
Со стороны ног пододеяльника имеется клапан	-	+	-
Клапан подгибается под матрац	-	+	-
Две стороны пододеяльника имеют не открывающиеся стороны	-	+	+
Закрытый край пододеяльника находится со стороны головы	-	+	+
Боковые края соединяющие края со стороны головы и ног имеют застежку	-	+	+
Застежка-молния скрыта одним клапаном	-	+	+
Клапан перекрывает застежку с заходом на верхнюю сторону пододеяльника, когда указанные стороны застегнуты	-	+	+
Верхняя и нижняя сторона пододеяльника имеет изнутри самозахватывающее застегивающее устройство	-	+	-
Самозахватывающее застегивающее устройство работает вместе с дополнительным застегивающимся устройством	-	+	-
Дополнительное застегивающие устройство расположено на одеяле	-	+	-
На боковых сторонах со стороны головы на пододеяльнике имеются фиксирующие элементы прикрепляющиеся к простыне	-	-	+
На нижней стороне по бокам и со стороны ног имеются устройство быстрого застегивания и расстегивания	-	-	+

Вывод: Определила раздел А – удовлетворение жизненных потребностей человека; класс А47 – мебель; изделия или приборы для дома; кофейные мельницы; мельницы для размола пряностей; пылесосы в целом; подкласс А47G – предметы домашнего обихода и столовые принадлежности; группа A47G 9/00 – покрывала для кроватей; стеганые одеяла; дорожные пледы; спальные пледы; спальные мешки; подушки; подгруппа A47G 9/02 - постельное белье; шерстяные одеяла, стеганые одеяла. Провела сравнение заявляемого изобретения с двумя аналогами и пришла к выводу, что прототипом является аналог 1.

Формула изобретения:

Пододеяльник с одеялом, имеющий две стороны: верхнюю и нижнюю, внутри которого по всему периметру пристрочены фиксирующие элементы, совмещенные с фиксирующими элементами, пришитыми к одеялу, пододеяльник снабжен с одной его стороны в углах и по всем сторонам периметра с шагом μ пришитыми фиксирующими элементами, выполненными из отрезков первой части контактной ленты, вторая часть которой пришита с тем же шагом μ к одеялу в углах и по всему периметру с нижней и с противоположной стороны одеяла, причем с противоположной стороны с отступом от его краев по ширине одеяла на величину α, при ширине пододеяльника большей ширины одеяла, и на величину β, при длине пододеяльника большей длины одеяла, отличающиеся тем, что в комплекте пододеяльника с одеялом еще идет простынь, которая прикрепляется фиксирующими элементами, находящимися по бокам верхней части и на стороне головы, а к боковым сторонам нижней части и к стороне ног простынь фиксируется с помощью устройства быстрого застегивания и расстегивания, причем пододеяльник выполнен из мягкой текстильной ткани и имеет по периметру три закрытые стороны, а четвертая сторона закрыта с помощью застежки-молнии со скрытым клапаном.
