Лабораторная работа № 19. Определение водопоглощения керамических плиток для полов.

Из доставленных в лабораторию на испытание плиток отбирают пять плиток или пять образцов-кусков плиток размером 3x5 см, промывают в дис-тиллированной воде и высушивают при температуре 110 ± 5°С до по­стоянной массы, а затем охлаждают и взвешивают.

Эти плитки или образцы кипятят в дистиллированной воде в течение 1 ч, после чего охлаждают в проточной воде в течение 20 мин. Затем их вынимают из воды, вытирают влажной тканью и взвешивают.

Водопоглощение каждого образца выражают в процентах и вычисляют по формуле для определения весового водопоглощения.

где - вес сухого образца, г;

- вес образца после водопоглощения, г;

- водопоглощение по весу, %.

Среднее значение водопогло­щения подсчитывают как среднее арифмети-ческое результатов испытаний пяти образцов.

Водопоглощение плиток не должно превышать 4% массы плиток, вы­су-шенных до постоянной массы.

Лабораторная работа № 20. Определение температуры размягчения.

Температура размягчения позволяет судить об относительной тепло­стой-кости и степени размягчаемости битумов при нагревании. Температу­ру размя-гчения определяют на приборе «Кольцо и шар», который состоит из трех ме-таллических дисков, скрепленных проходящими через них ме­таллическими стержнями 4. Расстояние между двумя нижними дисками должно быть 25,4 мм. В среднем диске 2 имеются два отверстия, в каждое из которых вставляют ла-тунные кольца внутренним диаметром 15,88, вы­сотой 6,25 и толщиной стенок 2,38 мм. В середине верхнего диска имеет­ся отверстие, в которое вставляют те-рмометр 5.

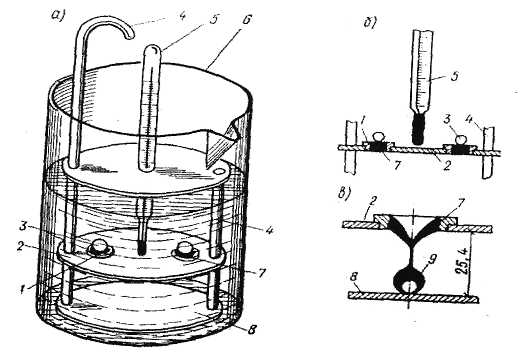

Рис. 10. Определение температуры размягчения битума: а – прибор «кольцо и шар»; б – размещение колец на средней полке; в – выдавливаемый шариком битум касается контрольного диска прибора; 1 – кольцо; 2 – сред-няя полка прибора; 3 – шар; 4 – стойки прибора; 5 – термометр; 6 – стакан; 7 – битум; 8 – контрольный диск; 9 – выдавленный шарик вместе с биту­мом.

Температуру размягчения битума по методу «Кольцо и шар» опре­деля-ют следующим образом. Латунные кольца укладывают на металли­ческую пла-стинку и смазывают смесью талька с глицерином (состав 1:3). Затем заполняют их с некоторым избытком расплавленным и переме­шанным (в течение 15 ми-нут) битумом 7. После охлаждения избыток би­тума срезают нагретым ножом вровень с краями. Кольцо устанавливают горизонтально в отверстия на сред-нем диске прибора. Термометр встав­ляют в среднее отверстие верхнего дис-ка точно по оси так, чтобы ртут­ный шарик его был на уровне кольца.

Прибор с кольцами ставят в стакан 6, наполненный дистилли­рованной во-дой с температурой 5°С. Через 15 мин прибор вынимают из стакана, на каждое кольцо в центре поверхности битума кладут стальной шарик 3 диаметром 9,5 мм и массой 3,45 - 3,55 г и помещают прибор в тот же стакан. Стакан с прибо-ром ставят на асбестовую сетку, нагревают на газовой горелке или спиртов-ке так, чтобы скорость подъема температу­ры составляла 5°С/мин.

При нагревании битум размягчается и стальной шарик вместе с биту­мом 9 проходит сквозь отверстие кольца. Температура, при которой деформи-рующийся битум под действием массы шарика коснется нижнего диска прибо-ра 8, принимают за температуру размягчения. Если темпера­тура размягчения битума по методу «Кольцо и шар» окажется, например, равной 70°С, то сок-ращенно записывают «70°С К и Ш». В том случае, когда температура размя-гчения битума выше 80°С, прибор заполняют не водой, а глицерином; обра-зец же перед испытанием выдерживают в течение 15 мин при температуре 32°С. Испытание проводят два раза и температуру размягчения вычисляют как среднее арифметическое двух определений.

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА:

Основная:

1. Методические указания к выполнению лабраторных работ: в УМК по дисцип-лине «Строительные материалы». – Губкин, 2008. – 22 с.

Дополнительная:

1. Попов, Л.Н. Лабораторный практикум по предмету «Строительные материа-лы»: учеб. пособие / Л.Н. Попов. – М.: Стройиздат, 1988. – 264 с.

2. Попов, Л.Н. Лабораторные испытания строительных материалов: справочное пособие / Л.Н. Попов. – 284 с.

3. Попов, Л.Н. Строительные материалы и изделия: учеб. пособие / Л.Н. Попов. – М.: Стройиздат, 1988. – 335 с.

4. Строительные материалы и изделия в примерах и задачах / Л.Н. Попов и др.; под ред. Л.Н. Попова. – М.: Стройиздат, 1991. – 235 с.

5. Комар, А.Г. Строительные материалы: учебник / А.Г. Комар. – М.: Высшая школа, 1988. – 571 с.

6. Горчаков, Г.И. Строительные материалы: учебник для вузов / Г.И. Горчаков, Ю.М. Баженов. – М.: Стройиздат, 1986. – 402 с.

7. Невский, Н.В. Строительное материаловедение: учебник для вузов /Н.В. Нев-ский. – Ростов н/Д: «Феникс», 2007. – 506 с.
