Ргр №2 (задача 2) пгс вариант №1
Выполнить расчет водораспределительного трубопровода с питанием от напорного резервуара.
Определить:
1. Расходы на участках трубопровода.
Отметку воды в напорном резервуаре.
Потери напора на участках трубопровода и напоры в узловых точках.
Исходные данные
|
1 |
2 |
3 |
4 |
5 |
|
|
Расходы в узловых точках |
Q3 |
10 |
14 |
16 |
18 |
20 |
|
Q5 |
6 |
8 |
10 |
12 |
14 |
||
Q6 |
20 |
22 |
24 |
26 |
28 |
||
Удельный путевой расход л/с на l |
q |
0,04 |
0,06 |
0,01 |
0,03 |
0,05 |
|
Длины труб, м |
l1-2 |
300 |
200 |
200 |
150 |
200 |
|
l / 1-2 |
200 |
150 |
150 |
100 |
110 |
||
l // 1-2 |
400 |
200 |
180 |
220 |
250 |
||
l2-3 |
300 |
200 |
100 |
320 |
180 |
||
l3-4 |
350 |
320 |
120 |
400 |
200 |
||
l 2-6 |
280 |
300 |
120 |
200 |
300 |
||
l 3-5 |
220 |
180 |
300 |
240 |
150 |
||
Пьезометрические напоры, м |
H п4 |
12 |
11 |
10 |
10 |
12 |
|
H п5 |
10 |
10 |
12 |
14 |
20 |
||
H п6 |
16 |
14 |
16 |
12 |
24 |
||
Геометрические высоты точек, м |
Z1 |
20 |
28 |
18 |
22 |
20 |
|
Z2=Z4 |
18 |
20 |
16 |
20 |
18 |
||
Z3=Z6 |
16 |
22 |
10 |
14 |
15 |
||
Z5 |
8 |
6 |
4 |
12 |
8 |
||
Диаметры труб, мм |
d 1-2 |
100 |
125 |
250 |
125 |
150 |
|
d /1-2 |
200 |
100 |
200 |
100 |
100 |
||
d //1-2 |
100 |
250 |
250 |
200 |
200 |
||
Типы труб |
Чугунные без покрытия |
Асбестоцементные, бывшие в употреблении |
|||||

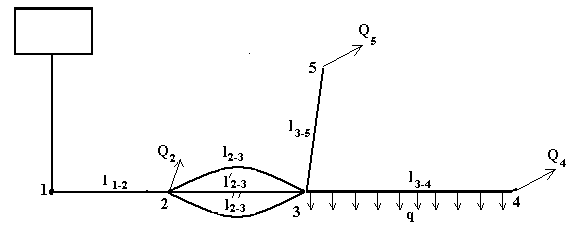

Ргр №2 (задача 2) пгс вариант №2
Выполнить расчет водораспределительного трубопровода с питанием от напорного резервуара.
Определить:
1. Расходы на участках трубопровода.
Отметку воды в напорном резервуаре
Потери напора на участках трубопровода и напоры в узловых точках.
Исходные данные
|
1 |
2 |
3 |
4 |
5 |
|
|
Расходы в узловых точках |
Q2 |
20 |
22 |
24 |
26 |
28 |
|
Q4 |
10 |
14 |
16 |
18 |
20 |
||
Q5 |
6 |
8 |
10 |
12 |
14 |
||
Удельный путевой расход л/с на l |
Q |
0,02 |
0,04 |
0,06 |
0,01 |
0,03 |
|
Длины труб, м |
l1-2 |
300 |
200 |
200 |
350 |
200 |
|
l /2-3 |
200 |
150 |
150 |
220 |
100 |
||
l / 2-3 |
400 |
320 |
180 |
420 |
250 |
||
l // 2-3 |
300 |
200 |
100 |
320 |
180 |
||
l 3-4 |
320 |
280 |
300 |
120 |
200 |
||
l 3-5 |
220 |
180 |
300 |
240 |
150 |
||
Пьезометрические напоры, м |
H п4 |
8 |
10 |
10 |
12 |
12 |
|
H п5 |
10 |
12 |
14 |
18 |
20 |
||
Геометрические высоты точек, м |
Z1 |
24 |
28 |
18 |
20 |
12 |
|
Z2=Z3 |
18 |
20 |
14 |
16 |
10 |
||
Z5 |
14 |
10 |
10 |
14 |
15 |
||
Z4 |
8 |
12 |
12 |
10 |
8 |
||
Диаметры труб, мм |
d2-3 |
100 |
100 |
10 |
200 |
125 |
|
d /2-3 |
150 |
100 |
12 |
100 |
100 |
||
d //2-3 |
100 |
250 |
10 |
200 |
200 |
||
Типы труб |
Полиэтиленовые, бывшие в употреблении |
Бетонные новые |
|||||
