1.4. Размещение осветительных приборов
Рисунок 3 - Схема расположения светильников в вертикальной плоскости: 1- светильник; 2 - рабочая поверхность; HП - высота помещения, м; hР - высота рабочей поверхности (принимается в пределах 0,8 1м); HCП - высота подвески светильника над полом, м; HСР - высота подвески светильника над рабочей поверхностью, м; HПР - расстояние от потолка (горизонтальных балок, форм чердачного перекрытия) до рабочей поверхности, м; hСП - расстояние от потолка до центра источника света светильника |
При выборе расположения светильников необходимо руководствоваться двумя критериями: а) обеспечение высокого качества освещения, ограничение ослепленности и необходимой направленности света на рабочее место; б) наиболее экономичное создание нормированной освещенности. При локализованном общем освещении установка местного светильника в индивидуальном порядке, с учетом расположения оборудования и организации рабочего места (рис. 3). Для равномерного общего освещения светильники могут располагаться рядами параллельно стенам с окнами (для люминесцентных ламп), в шахматном порядке, по углам прямоугольников, на которые разбивается площадь потолка (рис. 4). |
Наибольшая равномерность освещения
имеет место при размещении светильников
по углам квадрата (L1 =
L2); при шахматном размещении
светильников наибольшая равномерность
соответствует случаю их расположения
по углам равностороннего треугольника
(
).
Как показали исследования, в зависимости от типа светильников существует наивыгоднейшее относительное расстояние между светильниками .
Различают наивыгоднейшее светотехническое расположение светильников С, при котором достигается наибольшая равномерность освещенности по площади помещения, и энергетически наивыгоднейшее расположение Э, когда обеспечивается нормируемая освещенность при наименьших энергетических затратах. В табл. 10 приведены значения С и Э для разных светильников.
Рисунок 4 - Схема размещения светильников с лампами накаливания в системе общего освещения: а - прямоугольное; б - шахматное
Расстояние от стен помещения до крайних светильников l1 и l2 может рекомендоваться равным примерно 1/3 L1,2.
Светильники с люминесцентными лампами рекомендуется размещать сплошными рядами или рядами с небольшими разрывами, как это показано на рис. 5.
Рисунок 5 - План цеха и размещение светильников с люминесцентными лампами
Расстояние между параллельными рядами светильников определяется также из табл.10. Схему светотехнической установки необходимо вычерчивать, при установленных условных обозначениях:
2. Методика расчета
Расчет производится по методу коэффициента использования
светового потока.
1. Выбирается источник света согласно рекомендациям п. 1.1 и табл. 1, 2.
2. Устанавливается система освещения по данным соответствующего варианта или по реальным данным для расчета, выполняемого в дипломном проекте, согласно п. 1.2.
3. Определяется тип светильника согласно п. 1.3 в соответствии с заданием или по реальным условиям табл. 3-8.
4. Размещение светильников производится согласно рекомендациям п. 1.4 и рис. 4, 5 с определением основных размеров и построением схем размещения светильников в вертикальной и горизонтальной плоскостях.
1)
,
м. (1)
2)
,
м. (2)
Для светильников с люминесцентными
лампами величину hП можно
ориентировочно принять равной половине
высоты светильника (табл. 7, 8) или
м.
3)
,
м. (3)
4)
,
м. (4)
Для светильников с лампами накаливания должно соблюдаться неравенство
, (5)
где
– наименьшая
допустимая высота подвеса светильника
над полом, м (табл. 9 ).
5. Рассчитывается расстояние между центрами светильников согласно рекомендациям п. 1.4 и рис. 2, 3.
1)
,
м. (6)
Значения
для отдельных типов светильников
приведены в табл.10, но можно принять
следующие значения:
- при размещении светильников по углам
квадратов или прямоугольников;
- при шахматном расположении светильников.
2) Расстояние от стен до крайних рядов светильников
,
м. или
,
м, – при расположении светильников
вдоль стен;
,
м, – при удалении рабочих мест от стен.
6. Определяется количество горизонтальных рядов по ширине помещения:
,
шт. (8)
где
– ширина помещения, м.
Полученное значение
округляется до целой величины.
7. Проверяется соотношение
,
м. (9)
В случае, когда равенство (9) не соблюдается,
необходимо параметры
и
изменить для получения этого равенства.

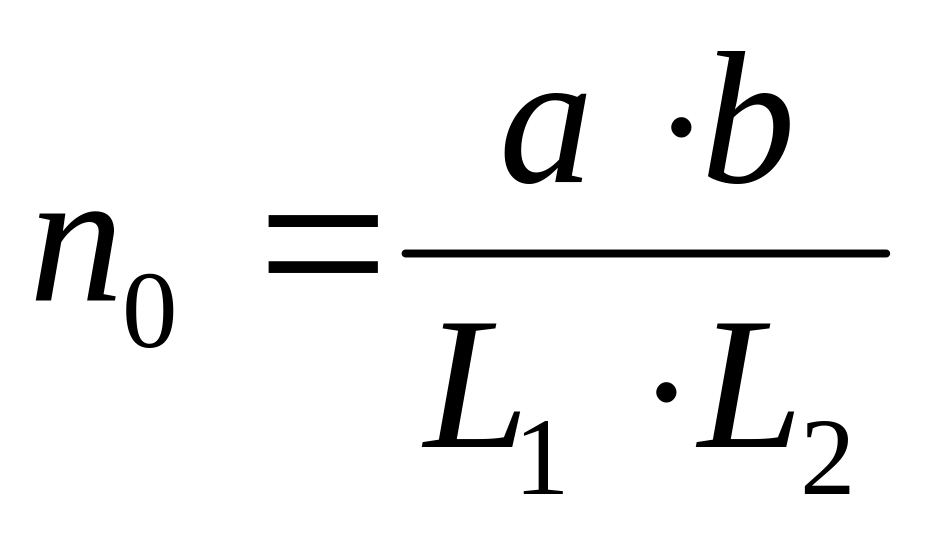

8. Устанавливается общее количество светильников:
,
шт. (10)
9. Определяется количество светильников в одном ряду по длине помещения:
,
шт. (11)
Полученные значения
и
округляются до целых величин, но n0
должно быть равно
.
10. Проверяется соотношение
,
м. (12)
В случае, если равенство (12) не соблюдается,
необходимо параметры
и
изменить для получения этого
равенства.
Размещение светильников с люминесцентными лампами в плане (рис. 3) следует производить с учетом их длин (первая цифра габаритных размеров в табл. 7, 8).
11. Определяются коэффициенты отражения
света от потолка
и стен
в зависимости от материала, отделки и
степени загрязнения стен и потолка
(табл. 11).
12. Вычисляется показатель помещения
. (
13 )
При определении параметра
в случае получения
следует принимать
.
13.
По значениям параметров
,
,
и типу светильника устанавливается
коэффициент использования светового
потока
(табл. 12, 13).
14. Определяется расчетный световой поток одной лампы
, (
14 )
где
– нормируемая освещенность, лк,
принимается по СНиП 23 - 05 - 95 (табл. 14) или
по варианту;
– освещаемая
площадь пола, м2;
– коэффициент
запаса, учитывающий загрязнение
светильников и наличие в воздухе пыли
(

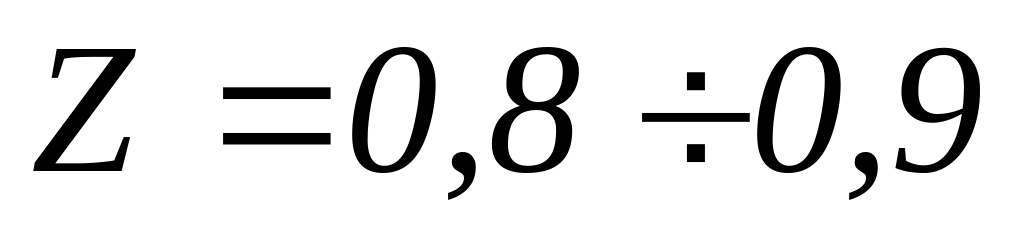

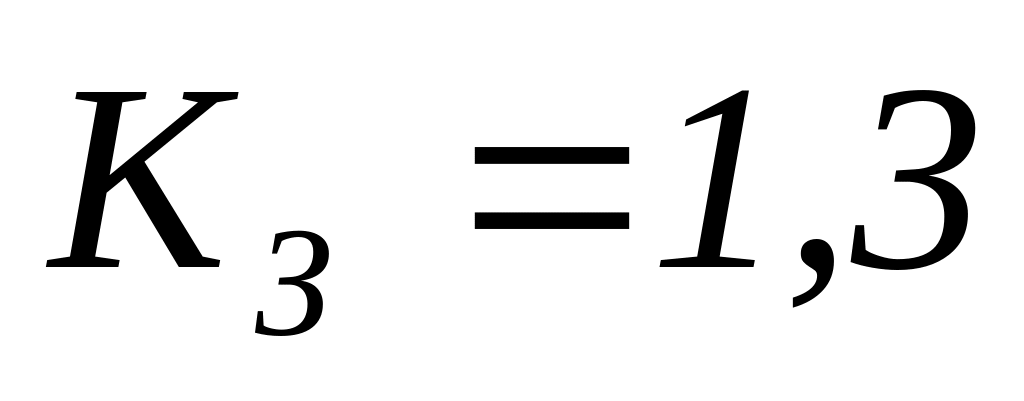

– для люминесцентных ламп и
– для ламп накаливания);
– коэффициент
неравномерности освещения (
– для ламп накаливания и
– для люминесцентных ламп);
– количество
ламп в светильнике, шт. (табл. 7, 8);
– коэффициент использования светового потока светильника (при подстановке в формулу перевести в сотые доли).
15.
По полученной
величине
и напряжению в сети
по табл. 2, 15-17 производится выбор типа
и мощности ламп накаливания или
люминесцентных ламп
.
При этом необходимо соблюдение неравенств:
, (
15 )
, (
16 )
где
–
допустимая номинальная мощность лампы
в светильнике, Вт (табл. 4, 5, 7, 8);
–
табличный
световой поток ламп, лм. (табл. 15-17)
16. В случае, если неравенства (15) и (16) не соблюдаются, необходимо увеличить количество светильников по формуле
, (
17 )
где – табличный световой поток лампы, которая не превышает по мощности максимально допустимую мощность лампы принятого светильника, лм.
С помощью формул (1-12) пересчитать
параметры
,
,
,
.
17. Определяется фактическая освещенность
,
лк ( 18 )
18. Рассчитывается мощность осветительной установки
,
Вт ( 19 )
19. Составляется паспорт осветительной установки.
Паспорт осветительной установки
Тип светильника
Тип лампы
Мощность лампы, Вт
Количество светильников, шт.
Высота подвески светильника над рабочей поверхностью, м.
Расстояние светильников от стен, м:
по длине помещения;
по ширине помещения
Расстояние между светильниками, м:
по длине помещения;
по ширине помещения
Освещенность, создаваемая осветительной установкой, лк.
Мощность, потребляемая осветительной установкой, кВт
