Трансформатор представляет собой статическое электромагнитное устройство, предназначенное для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты.
Трансформатор (от лат. transformo — преобразовывать) — это статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений) переменного тока без изменения частоты системы (напряжения) переменного тока

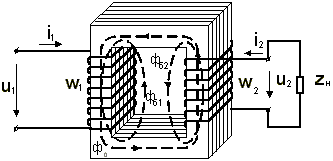

Простейший трансформатор (рис. 12.1) состоит из магнитомягкого замкнутого магнитопровода (сердечника) и двух обмоток.
Магнитопровод служит для концентрации и прохождения магнитного потока. Он должен обладать минимальным сопротивлением магнитному потоку и выполняться из магнитомягкого ферромагнитного материала.
По конструкции магнитопроводы бывают стержневого и броневого типов.
Для уменьшения потерь на вихревые токи магнитопроводы набираются из листов электротехнической стали толщиной 0,5 и 0,35 мм горячекатаной прокатки (1411,1511) или холоднокатаной прокатки (3411, 3412, 3413 и др.).
Сердечники, набранные из листов стали, называются шихтованными.
Принцип действия трансформатора основан на законе электромаг-нитной индукции.
Если первичную обмотку трансформатора с числом витков w1 включить в сеть переменного тока, то напряжение сети U1 вызовет в ней ток I1 и МДС I1w1 создаст переменный магнитный поток Ф. Переменный магнитный поток Ф создаст в обмотке w1 ЭДС Е1, а в обмотке w2 ЭДС Е2. Когда есть нагрузка, электрическая цепь вторичной обмотки оказывается замкнутой и ЭДС Е2 вызовет в ней ток I2. Таким образом, электрическая энергия первичной цепи с параметрами U1, I1 и частотой f будет преобразована в энергию переменного тока вторичной цепи с параметрами U2, I2 и f.
Мгновенные значения ЭДС первичной и вторичной обмоток, как следует из явления электромагнитной индукции, имеют выражения
e1 = - w1 dФ/dt, e2 = - w2 dФ/dt,
их действующие значения (при синусоидальном изменении) соответственно равны
(8.1)
E1 = 4,44w1fФm;
(8.2)
Е2 = 4,44w2fФm.
Разделив значения ЭДС первичной цепи на соответствующее значение ЭДС вторичной цепи, получим
(8.3)e1 = E1 = w1 = n.
e2 E2 w2
Величина n называется коэффициентом трансформации трансформатора. Электрическая энергия из первичной цепи во вторичную в трансформаторе передается посредством переменного магнитного потока, поскольку гальваническая связь между первичной и вторичной обмотками трансформатора отсутствует. Отношение значений ЭДС Е1 и Е2 равно отношению чисел витков первичной и вторичной обмоток.
Для преобразования тока трёхфазной системы можно воспользоваться группой из трёх однофазных трансформаторов, обмотки которых могут быть соединены либо звездой, либо треугольником. В этом случае каждый трансформатор работает независимо от остальных, как обычный однофазный трансформатор, включённый в одну из фаз трёхфазной системы.
На практике значительно чаще применяют трёхфазные трансформаторы, выполненные на одном магнитопроводе. При этом три магнитных потока, возбуждаемых токами в первичных обмотках, замыкаются через два других стержня сердечника.
Силовой трансформатор — трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приёма и использования электрической энергии. Слово "силовой" отражает работу данного вида трансформаторов с большими мощностями. Необходимость применения силовых трансформаторов обусловлена различной величиной рабочих напряжений ЛЭП (100-750 кВ), городских электросетей (как правило 6 кВ), напряжения, подаваемого конечным потребителям (0,4 кВ, они же 380/220 В) и напряжения, требуемого для работы электромашин и электроприборов (самые различные от единиц вольт до сотен киловольт).
Виды трансформаторов: 4.1 Силовой трансформатор, Автотрансформатор, Трансформатор тока, Трансформатор напряжения, Импульсный трансформатор, Разделительный трансформатор, Согласующий трансформатор, Пик-трансформатор, Сдвоенный дроссель, Трансфлюксор.
Асинхронный электродвигатель имеет две основные части – статор и ротор. Неподвижная часть двигателя называется статор. С внутренней стороны статора сделаны пазы, куда укладывается трехфазная обмотка, питаемая трехфазным током. Вращающаяся часть машины называется ротор, в пазах его тоже уложена обмотка. Статор и ротор собираются из отдельных штампованных листов электротехнической стали толщиной 0,35-0,5 мм. Отдельные листы стали изолируются один от другого слоем лака. Воздушный зазор между статором и ротором делается как можно меньше (0,3-0,35 мм в машинах малой мощности и 1-1,5 мм в машинах большой мощности).
В зависимости от конструкции ротора асинхронные двигатели бывают с короткозамкнутым и с фазным роторами. Наибольшее распространение получили двигатели с короткозамкнутым ротором, они просты по устройству и удобны в эксплуатации.
Трехфазная обмотка статора помещается в пазы и состоит из ряда катушек, соединенных между собой. Каждая катушка сделана из одного или нескольких витков, изолированных между собой и от стенок паза. Асинхронный электродвигатель с короткозамкнутым ротором является самым распространенным из электрических двигателей, применяемых в промышленности. Рассмотрим его устройство. На неподвижной части двигателя – статоре 1 – размещается трехфазная обмотка 2 (рис. 2), питаемая трехфазным током. Начала трех фаз этой обмотки выводятся на общий щиток, укрепленный снаружи на корпусе электродвигателя.
Принцип действия асинхронного двигателя основан на использовании вращающегося магнитного поля. Принцип действия трехфазного АД с КЗ ротором основан на взаимодействии вращающегося магнитного поля и расположенного в этом поле проводника. Вращающееся магнитное поле создается статором асинхронного двигателя, которая является неподвижной частью двигателя. Статор асинхронного электродвигателя представляет собой стальной сердечник, с пазами в которых расположена обмотки, намотанная медным изолированным проводом.
Это поле пересекая обмотку ротора наводит в ней ЭДС. Под действием этой ЭДС по обмотке будет протекать ток. Этот ток будет взаимодействовать с магнитным потоком. Взаимодействие вращающего магнитного поля статора с током в роторе создает вращающий момент, за счет которого ротор будет вращаться в ту же сторону, что и поле, но с небольшим отставанием.
Обмотки статора намотаны таким образом, что образуют три катушки, смещенные друг, относительно друга на 120°. Между собой их соединяют либо в «звезду», либо в «треугольник» и пропускают трехфазный переменный ток. При частоте тока 50 Гц, магнитное поле будет вращаться со скоростью 3000 об./мин. Магнитное поле, образованное тремя катушками, называется двухполюсным.
4. Асинхронный двигатель состоит из неподвижной части статора 1 (рис. 248, а), на котором расположены обмотка 2 статора, и вращающейся части — ротора 3 с обмоткой 4. Между ротором и статором имеется воздушный зазор, который для улучшения магнитной связи между обмотками делают по возможности малым. Обмотка 2 статора представляет собой трехфазную или в общем случае многофазную обмотку, катушки которой размещают равномерно вдоль окружности статора. Фазы этой обмотки А-Х, B-Y и C-Z размещены равномерно по окружности статора; они соединяются «звездой» (рис. 248,б) или «треугольником» и подключаются к сети трехфазного тока. Обмотку 4 размещают равномерно вдоль окружности ротора. При работе двигателя она замкнута накоротко.
При подключении обмотки статора к сети создается синусоидально распределенное вращающееся магнитное поле Оно индуцирует в обмотках статора и ротора э. д. с. e1 и е2. Под действием э. д.с. е2 по проводникам ротора будет проходить электрический ток i2.Согласно правилу правой руки направление э. д. с. е2, индуцированной в проводниках ротора при вращении магнитного потока Ф, по часовой стрелке (при этом проводники ротора перемещаются относительно потока Ф против часовой стрелки). Если ротор неподвижен или частота его вращения п меньше синхронной частоты n1, активная составляющая тока ротора совпадает по фазе с индуцированной э. д. с. е2, при этом условные обозначения (крестики и точки) показывают одновременно и направление активной составляющей тока i2.
На проводники с током, расположенные в магнитном поле, действуют электромагнитные силы, направление которых определяется правилом левой руки. Суммарная сила Fрез, приложенная ко всем проводникам ротора, образует электромагнитный момент М, увлекающий ротор за вращающимся магнитным полем. Если этот момент достаточно велик, то ротор приходит во вращение и его установившаяся частота вращения соответствует равенству электромагнитного момента М тормозному, приложенному к валу от приводимого во вращение механизма и внутренних сил трения.
5. Синхронный генератор - это синхронная машина, работающая в режиме генератора в которой частота вращения магнитного поля статора равна частоте вращения ротора. Ротор с магнитными полюсами создает вращающееся магнитное поле, которое пересекая обмотку статора, наводит в ней ЭДС.
Статор является неподвижной частью синхронной машины (рис.3.а.) и состоит из корпуса и сердечника, в пазах которого располагается статорная обмотка, предназначенная для индуктирования в ней ЭДС. Сердечник статора набирается из листов электротехнической стали толщиной 0,35 или 0,5 мм, в которых вырубают пазы для укладки проводников обмотки статора. Ротор синхронной машины представляет собой электромагнит постоянного тока, который создает магнитное поле, вращающееся вместе с ротором. Принцип действия синхронного генератора основан на явлении электромагнитной индукции; при вращении ротора магнитный поток, создаваемый обмоткой возбуждения, сцепляется поочередно с каждой из фаз обмотки статора, индуцируя в них ЭДС. В наиболее распространенном случае применения трехфазной распределенной обмотки якоря в каждой из фаз, смещенных друг относительно друга на 120 градусов, индуцируется синусоидальная ЭДС. Соединяя фазы по стандартным схемам «треугольник» или «звезда», на выходе генератора получают трехфазное напряжение, являющееся общепринятым стандартом для магистральных электросетей.
Частота индуцируемой ЭДС [Гц] связаны с частотой вращения ротора [об/мин] соотношением:
где — число пар полюсов ротора.
6.
Автотрансформатором называется трансформатор, у которого имеется электрическая связь между обмотками (рис. 1); при этом обмотка низшего напряжения является частью обмотки высшего напряжения. Вследствие такой связи мощность из первичной сети во вторичную передается не только за счет магнитной связи обмоток, но и электрическим путем.
Принцип работы трансформатора связан с принципом электромагнитной индукции. Ток поступающий на первичную обмотку создает в магнитопроводе магнитный поток.
Работа трансформатора основана на явлении электромагнитной индукции. На одну из обмоток, называемую первичной обмоткой подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе, сдвинутый по фазе, при синусоидальном токе, на 90° по отношению к току в первичной обмотке. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутой на 90° по отношению к магнитному потоку. Когда вторичные обмотки ни к чему не подключены (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток через первичную обмотку невелик, и определяется в основном её индуктивным сопротивлением. Напряжение индукции на вторичных обмотках в режиме холостого хода определяется отношением числа витков соответствующей обмотки w2 к числу витков первичной обмотки w1:
U2=U1w2/w1.
При подключении вторичной обмотки к нагрузке, по ней начинает течь ток. Этот ток также создаёт магнитный поток в магнитопроводе, причём он направлен противоположно магнитному потоку, создаваемому первичной обмоткой. В результате, в первичной обмотке нарушается компенсация ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке, до тех пор, пока магнитный поток не достигнет практически прежнего значения. В этом режиме отношение токов первичной и вторичной обмотки равно обратному отношению числа витков обмоток
I1=I2w2/w1,
отношение напряжений в первом приближении также остаётся прежним. В результате, мощность, потребляемая от источника в цепи первичной обмотки практически полностью передаётся во вторичную.
Электрическая схема автотрансформатора: Uв — высшее напряжение; Wв — обмотка высшего напряжения; Uн — низшее напряжение; Wн — обмотка низшего напряжения.
7. Условия возникновения электрической дуги. Процессы в дуговом промежутке.
Электрическая дуга возникает при размыкании контактов электрического аппарата вследствие ионизации пространства между ними. Промежуток между контактами при этом остается проводящим и прохождение тока по цепи не прекращается.
Для ионизации и образования дуги необходимо, чтобы напряжение между контактами было примерно 15—30 В и ток цепи 80—100 мА.
При ионизации пространства между контактами заполняющие его атомы газа (воздуха) распадаются на заряженные частицы — электроны и положительные ионы. Поток электронов, излучаемых с поверхности контакта, находящегося под отрицательным потенциалом (катода), движется по направлению к положительно заряженному контакту (аноду); поток же положительных ионов движется к катоду.
Главными носителями тока в дуге являются электроны, так как положительные ионы, имея большую массу, движутся значительно медленнее электронов и переносят поэтому в единицу времени гораздо меньше электрических зарядов. Однако положительные ионы играют большую роль в процессе горения дуги. Подходя к катоду, они создают вблизи него сильное электрическое поле, которое воздействует на электроны, имеющиеся в металлическом катоде, и вырывают их с его поверхности. Это явление называется автоэлектронной эмиссией. Кроме того, положительные ионы непрерывно бомбардируют катод и отдают ему свою энергию, которая переходит в тепло; при этом температура катода достигает 3000—5000 °С.
При увеличении температуры движение электронов в металле катода ускоряется, они приобретают большую энергию и начинают покидать катод, вылетая в окружающую среду. Это явление носит название термоэлектронной эмиссии. Таким образом, под действием авто- и термоэлектронной эмиссии в электрическую дугу поступают с катода все новые и новые электроны.
При своем перемещении от катода к аноду электроны, сталкиваясь на своем пути с нейтральными атомами газа, расщепляют их на электроны и положительные ионы. Этот процесс называется ударной ионизацией. Появившиеся в результате ударной ионизации новые, так называемые вторичные электроны начинают двигаться к аноду и при своем движении расщепляют все новые атомы газа. В результате промежуток между двумя контактами заполняется большим количеством электронов и положительных ионов. Эта смесь электронов и положительных ионов называется плазмой. В образовании плазмы значительную роль играет термическая ионизация, которая происходит в результате повышения температуры, вызывающей увеличение скорости движения заряженных частиц газа.
Электроны, ионы и нейтральные атомы, образующие плазму, непрерывно сталкиваются друг с другом и обмениваются энергией; при этом некоторые атомы под ударами электронов приходят в возбужденное состояние и испускают избыток энергии в виде светового излучения. Однако электрическое поле, действующее между контактами, заставляет основную массу положительных ионов двигаться к катоду, а основную массу электронов — к аноду.
В электрической дуге постоянного тока в установившемся режиме определяющей является термическая ионизация. В дуге переменного тока при переходе тока через нуль существенную роль играет ударная ионизация, а в течение остального времени горения дуги - термическая ионизация.
8.
Электрическим аппаратом наз. электротехническое устройство, предназначенное для регулирования, контроля и защиты источников электрической энергии и электрических приемников а также для контроля и регулирования различных электрических процессов. По назначению подразделяются: оперативноговключения;зашитные;пускорегулирующие;контролирующие; Оперативные аппараты служат для включения и отключения определенной установки обслуживаюшим персоналом. К ним относятся разъединители,короткозамыкатели, отделители,выключатели переменного и постоянного тока, контакторы, рубильники.
Защитные аппараты аварийного отключения служат для ограничения амплитуды аварийных токов длительности их протекания. К ним относятся: различные типы выключателей, отделители и короткозамыкатели.
Пускорегулирующие аппараты предназначены для осуществления пуска, регулирования частоты вращения, напряжения и тока электрических машин. К ним относятся контакторы, пускатели, командоконтролелеры.
Контролирующие аппараты служат для контроля за работой электрических устройств. При случае установления режима работы они подают электрические сигналы или воздействуют на устройства, управляющие данным устройством. К ним относятся: регуляторы и реле тока, реле напряжения, реле времени , тепловые реле и т.д.
9.
Масляный выключатель — коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных или аварийных режимах, при ручном или автоматическом управлении. Дугогашение в таком выключателе происходит в масле.
Принцип действия выключателя основан на гашении электрической дуги, возникающей при размыкании контактов, потоком газомасляной смеси, которая образуется в результате интенсивного разложения трансформаторного масла (им заполнен выключатель) под действием высокой температуры дуги. Этот поток получает определенное направление в дугогасительном устройстве, размещенном в зоне горения дуги. Гашение электрической дуги при переменном токе облегчается тем, что ток в течение одного периода дважды проходит через нуль.
Выключатель имеет следующие особенности: его контакты облицованы дугостойкой металлокерамикой, что значительно увеличивает срок их службы; дугогасительные устройства доступны для осмотра и ревизии; после осмотра не требуется повторной регулировки; выводы допускают непосредственное присоединение алюминиевых шин. Каждый полюс выключателя размещен в отдельном цилиндре (горшке), и после присоединения токопроводящих шин к крышкам цилиндров последние оказываются под напряжением. Поэтому на поверхности цилиндров наносят предостерегающие знаки в виде стрелы и все три полюса закрепляют на изоляторах на общей раме.
Гашение дуги может быть разбито на три основных этапа
Первый этап После размыкания контактов дуга горит в замкнутом, как правило, небольшом, пространстве, создавая за счет разложения масла значительные давления. Это так называемый „режим замкнутого пузыря". В течение этого этапа в результате выделяющейся в дуге энергии в замкнутом объеме создается (аккумулируется) высокое давление (до 10 МПа), которое используется на следующем этапе гашения дуги.
Второй этап наступает с момента начала истечения газопаровой смеси из области замкнутого объема через рабочие каналы, открываемые при перемещении подвижного контакта за пределы предкамерного объема. Этап характеризуется изменением давления газопаровой смеси в камере и рабочих каналах, куда затягивается дуга, а также интенсивного истечения газопаровой смеси и завершается процессами распада столба дуги и восстановления электрической прочности межконтактного промежутка.
В течение третьего этапа происходит удаление из камеры оставшихся после гашения дуги горячих газов, продуктов разложения масла и заполнение внутренней полости камеры свежим маслом. На этом этапе происходит подготовка камеры для последующего ее отключения. В масляных выключателях, предназначенных для работы в цикле АПВ, этот этап имеет очень важное значение.
10. Широкое применение воздушных выключателей в энергосистемах обусловливается их высокими, для своего времени, техническими характеристиками. Конструктивно воздушные выключатели оказались хорошо приспособленными для различных условий работы современных распределительных устройств высокого напряжения при внутренней и наружной установке. Недостаточно высокая электрическая прочность воздуха (Е= 20 кВ/см) не позволяет получать модули с напряжением 350—500 кВ, что и приводит в последнее время к интенсивному развитию выключателей с использованием другой дугогасящей среды — элегаза.
К достоинствам воздушных выключателей можно отнести следующие показатели: высокую отключающую способность; пожаробезопасность; высокое быстродействие; способность коммутации токов КЗ с большим процентом апериодической составляющей (вплоть до коммутации цепей постоянного тока).
Недостатками воздушных выключателей являются наличие дорогостоящего постоянно действующего компрессорного оборудования; высокая чувствительность к скорости восстанавливающегося напряжения при неудаленном КЗ; возможность «среза» тока при отключении малых индуктивных токов (отключение ненагруженных силовых трансформаторов).
Принцип действия дугогаситсльпых устройств (ДУ) воздушных выключателей. Сжатый воздух является эффективной средой, обеспечивающей надежное гашение электрической дуги. Это достигается интенсивным воздействием с максимально возможными скоростями потока воздуха на дуговой канал. В ДУ воздушных выключателей гашение электрической дуги происходит в дутьевых каналах (соплах), которые конструктивно в совокупности с оконечной частью контактов дугогасителя образуют дутьевую систему. Столб дуги, образовавшейся на размыкающихся контактах, под действием воздушного потока растягивается и быстро перемещается в сопла, где происходит ее гашение.
11. Вакуумный выключатель-коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных или аварийных режимах, при ручном дистанционном или автоматическом управлении в котором вакуум служит средой для гашения электрической дуги. Вакуумный выключатель предназначен для коммутаций (операций включения-отключения) электрического тока — номинального и токов короткого замыкания (КЗ) в электроустановках. Вакуум является идеальной изоляционной средой, так как вероятность ионизации молекул газа путём соударения с ними
электронов чрезвычайно мала. Однако опыт показывает , что при достаточно большой напряжённости электрического поля
10 … 10-3В/см даже в самом совершенном техническом вакууме появляется электрический ток, который быстро возрастает при дальнейшем увеличении напряжённости поля вплоть до пробоя.
При весьма малых расстояниях между электродами (доли миллиметра) разряд в вакууме происходит вследствие автоэлектронной эмиссии с поверхности катода. Разогревание поверхности электродов вследствие прохождения тока автоэлектронной эмиссии приводит к их испарению, в результате чего происходит пробой изоляционного промежутка в парах
Металла. В вакууме электрическая дуга существует либо в виде рассеянной, «диффузной», дуги при токах до нескольких тысяч ампер, либо в виде концентрированной, «сжатой», дуги при больших значениях тока.
Принцип действия
Поскольку разрежённый газ (10−6 …10−8 Н/см²) обладает электрической прочностью, в десятки раз превышающей прочность газа при атмосферном давлении, то это свойство широко используется в высоковольтных выключателях: в них при размыкании контактов в вакууме сразу же после первого прохождения тока в дуге через ноль изоляция восстанавливается, и дуга вновь не загорается.
В момент размыкания контактов в вакуумном промежутке коммутируемый ток инициирует возникновение электрического разряда — вакуумной дуги, существование которой поддерживается за счет металла, испаряющегося с поверхности контактов в вакуумный промежуток. Плазма, образованная ионизированными парами металла, проводит электрический ток, поэтому ток протекает между контактами до момента его перехода через ноль. В момент перехода тока через ноль дуга гаснет, а оставшиеся пары металла мгновенно (за 7—10 микросекунд) конденсируются на поверхности контактов и других деталей дугогасящей камеры, восстанавливая электрическую прочность вакуумного промежутка. В то же время на разведенных контактах восстанавливается приложенное к ним напряжение
ВАКУУМНЫЕ ДУГОГАСИТЕЛЬНЫЕ УСТРОЙСТВА
Вакуумные дугогасительные (ВДК)
состоят из следующих основных элементов (рис. 1.4): 1 – изоляционного
керамического комплекса; 2 – контактов; 3 –
металлического экрана; 4 – фланца; 5 – сильфона.
Достоинства--простота конструкции;надежность;высокая коммутационная износостойкость;малые размеры;пожаро- и взрывобезопасность;отсутствие шума при операциях;отсутствие загрязнения окружающей среды;удобство эксплуатации;малые эксплуатационные расходы.
Недостатки--сравнительно небольшие номинальные токи и токи отключения;возможность коммутационных перенапряжений при отключении малых индуктивных токов;небольшой ресурс дугогасительного устройства по отключению токов короткого замыкания.
12. Электромагнитный выключатель, выключатель электрический, служащий для отключения высоковольтных цепей под нагрузкой в нормальных и вынужденных режимах работы; принципиально отличается от выключателей других систем тем, что гашение электрической дуги, возникающей между расходящимися в процессе отключения цепи контактами выключателя, осуществляется непосредственно в воздушной среде т. н. электромагнитным дутьём в дугогасительном устройстве. Дуга затягивается в камеру дугогасительного устройства мощным магнитным полем, создаваемым электромагнитами, в обмотках которых протекает отключаемый ток. Обмотки электромагнитов имеют такую полярность, при которой создаваемое магнитное поле затягивает дугу в дугогасительную камеру (камеры), где дуга растягивается и охлаждается, её сопротивление резко увеличивается и она гаснет. Дугогасительные камеры выполняются из жаростойких материалов, обладающих высокой диэлектрической прочностью, теплопроводностью и теплоёмкостью. В Э. в. переменного тока для повышения надёжности работы обычно предусматривается воздушный поддув, который ускоряет перемещение дуги в камеру. Э. в. применяют обычно в сетях на напряжение 6—10 кв. Преимущества: • взрывобезопасность; • большой механический ресурс; • ограничение тока при гашении; • слабая зависимость процесса отключения от скорости восстановления напряжения сети.
13. Токоограничивающие устройства ( ТОУ) - это электротехнические устройства, предназначенные для ограничения токов КЗ в электрических сетях различного напряжения. Они состоят из той или иной комбинации линейных, нелинейных и пороговых элементов.
Разъединитель - контактный коммутационный аппарат, в разомкнутом положении соответствующий требованиям к функции разъединения.
Действие, направленное на отключение питания всей установки или ее отдельной части путем отсоединения этой установки или ее части от любого источника электрической энергии по соображениям безопасности. Бывают высоковольтные и низковольтные.
Разъединители используются для видимого отделения участка электрической сети на время ревизии или ремонта оборудования, для создания безопасных условий работы и отделения от смежных частей электрооборудования, находящихся под напряжением, для создания которых разъединители комплектуются блокировкой включенного (отключенного) положения и заземляющими ножами, исключающими подачу напряжения на выведенный в ремонт участок сети. Также разъединители применяются для переключения присоединений с одной системы шин на другую, в электроустановках с несколькими системами шин.
Короткозамыкатель — электрический аппарат, предназначенный для создания искусственного короткого замыкания на землю в сетях электроснабжения.
Конструктивно короткозамыкатель аналогичен заземлителю, но за счёт мощной контактной системы может включаться на короткое замыкание. Короткозамыкатели совместно с отделителями применяются в упрощённых схемах подстанций вместо более дорогих силовых выключателей.
Принцип действия защиты короткомзамыкателя - В случае аварии на трансформаторе одного из присоединений (T1), установленная на нём защита подаст напряжение на катушку включения соответствующего короткозамыкателя (SC1). Короткозамыкатель замкнёт свои контакты, создав искусственное замыкание на землю. На это замыкание среагирует защита магистральной ЛЭП, в зоне действия которой находится подстанция, и с помощью головного выключателя (Q) отключит всю подстанцию. Через небольшой промежуток времени на линии сработает АПВ и включит головной выключатель. За это время, которое называется бестоковой паузой, сработает только отделитель повреждённого трансформатора (E1) и отключит его от сети. Таким образом, не используя отдельный выключатель на каждое присоединение, возможно отключить повреждённый участок, оставив подстанцию в работе.
