27.Схемы надежного электроснабжения потребителей первой группы надежности.

Концепция безопасности АЭС требует наличие в схеме электроснабжения потребителей, не допускающих по условиям безопасности перерыва питания более чем на доли секунды во всех режимах, включая режим полного исчезновения напряжения переменного тока от рабочих и резервных трансформаторов собственных нужд, и требующих как, правило обязательного , наличия питания после срабатывания аварийной защиты реактора. Для питания потребителей этой группы надежности целесообразно использовать сети постоянного тока и сети переменного тока 0,4 кВ.

Система постоянного тока для питания потребителей первой группы должна быть разделена на отдельные установки, число которых должно быть разделено на отдельные установки. Каждая установка должна состоять из аккумуляторной батареи (АБ), зарядного и подзарядного устройств и распределительного щита. АБ должны работать в режиме постоянного подзаряда. Постоянный подзаряд и заряд АБ должны осуществляется через выпрямительные устройства подключенные через понижающий трансформатор к общеблочным потребителям 2 –й группы надежности.

28.Агрегаты безперебойного питания.Робота по структуронй схеме.

Для питания потребителей первой группы переменным током, а также заряда и подзаряда используются агрегаты бесперебойного питания АБП. Эти агрегаты состоят из выпрямителя, используемого как зарядно-подзарядный агрегат, инверторов для питания переменным током потребителей первой группы. Число комплектов АБП для потребителей переменного тока первой группы, обеспеспечивающих безопасность, должно быть не менее принятого в проэкте энергоблока числа каналов системы безопасности, предусмотренных в технологической части. Минимальное число инверторов АБП в пределах одного канала должно соответствовать числу независимых комплектов технических средств, предусмотренных в данном канале безопасности.

29. Назначение, устройство и принцип работы силовых выпрямителей.

Силовой выпрямитель – устройство для преобразования переменного напряжения в постоянное.

Схема любого выпрямителя содержит 3 основных элемента:

  • Силовой трансформатор – устройство для понижения или повышения напряжения питающей сети и гальванической развязки сети с аппаратурой.

  • Выпрямительный элемент (вентиль), имеющий одностороннюю проводимость – для преобразования переменного напряжения в пульсирующее.

  • Фильтр – для сглаживания пульсирующего напряжения.

Основные характеристики выпрямителей:

Номинальное напряжение постоянного тока; Номинальный выпрямленный ток I0 – среднее значение выпрямленного тока; Напряжение сети Uсети – напряжение сети переменного тока, питающей выпрямитель; Пульсация – переменная составляющая напряжения или тока на выходе выпрямителя; Частота пульсаций; Коэффициент пульсаций; Коэффициент фильтрации (коэффициент сглаживания) – отношение коэффициента пульсаций на входе и выходе фильтра; Колебания(нестабильность) напряжения на выходе выпрямителя.

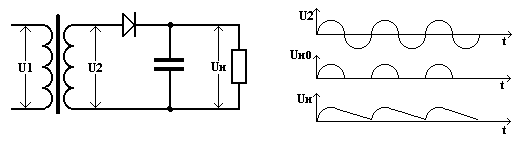

Однополупериодный выпрямитель:

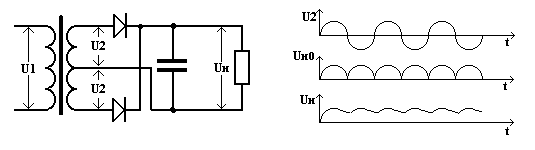

-Двухполупериодный выпрямитель с нулевой точкой:

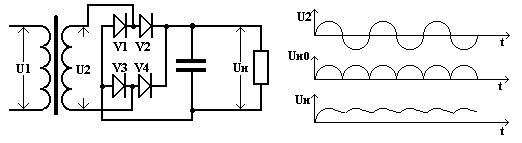

- Мостовая схема выпрямителя

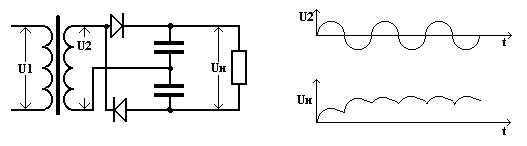

- Схема удвоения напряжения

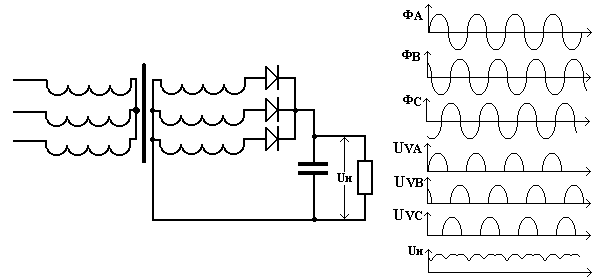

- Трехфазный выпрямитель

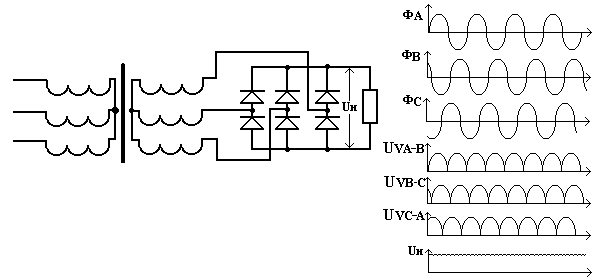

- Схема Ларионова
