24) Категории потребителей электроэнергии по степени надёжности электроснабжения

По обеспечению надежности электроснабжения всех потребителей электроэнергии разделяют на три категории. К I категории относят электроприемники, перерыв электроснабжения которых может повлечь за собой: опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства. Питание таких электроприемников обеспечивается от двух независимых взаимно резервирующих источников. Перерыв в электроснабжении допустим лишь на время автоматического восстановления питания при отказе одного из источников. Независимым называется такой источник питания электроприемника, на котором сохраняется напряжение в установленных пределах для послеаварийного режима при исчезновении его на другом источнике питания. Из электроприемников I категории выделяют особую группу электроприемников, бесперебойная работа которых необходима для безаварийной остановки производства с целью предотвращения угрозы жизни людей, взрывов, пожаров и повреждения дорогостоящего основного оборудования. Электроснабжение этой группы осуществляют от грех независимых взаимно резервирующих источников питания. Ко II категории относят электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей. Такие электроприемники рекомендуют обеспечивать электроэнергией от двух независимых взаимно резервирующих источников питания Перерыв в электроснабжении допустим лишь на время включения резервного питания действиями дежурного персонала или выездной оперативной бригады. Питание электроприемников II категории допускается и по одной воздушной линии, но в этом случае Правила устройства электроустановок (ПУЭ) требуют, чтобы аварийный ремонт линии проводили за время не более одних суток. К III категории относят все остальные электроприемники, электроснабжение которых можно выполнять от одного источника питания при условии, что его перерывы, необходимые для ремонта и замены поврежденного элемента, не превышают одних суток.

25. Потребители 3 группы.К этой группе отнесены потребители, не предъявляющие к надежности более высоких требований, чем к питанию ответственных потребителей на тепловых электростанциях. К таким потребителям относятся механизмы собственного расхода атомной станции (конденсатные, циркуляционные насосы), которые не отличаются от аналогичных потребителей обычных тепловых электростанций. Среди потребителей собственных нужд АЭС особое место занимают главные циркуляционные насосы. Устанавливаемые на АЭС ГЦН обладают моментом инерции, достаточным для обеспечения сохранения уровня мощности АЭС при глубоких посадках напряжения или потере напряжения на всех ГЦН в течение порядка 1.5с и перехода реактора на естественную циркуляцию после срабатывания аварийной защиты в режиме обесточивания, если напряжение после 1.5с не восстановится.

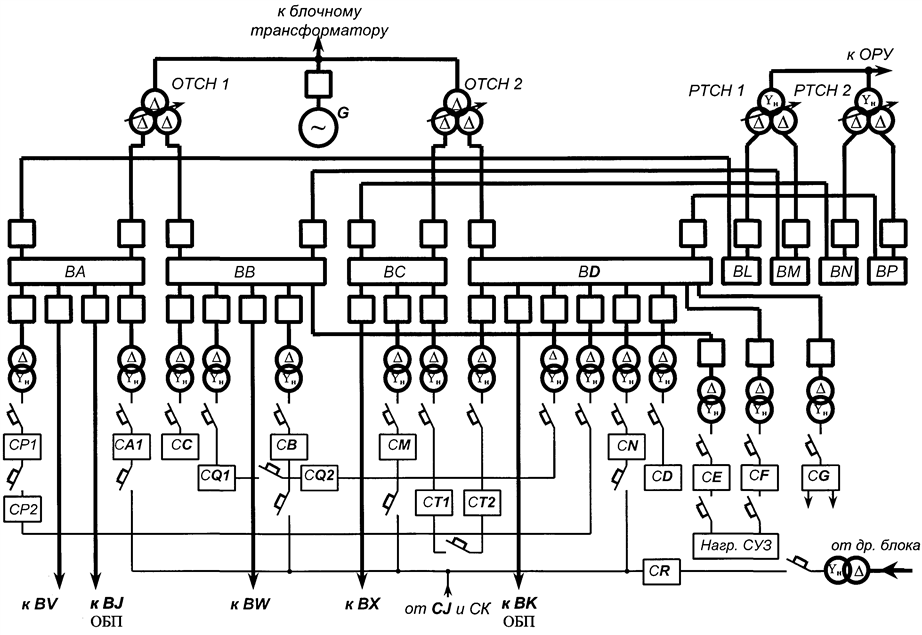

Сборные шины 6кВ для потребителей 3 группы должны разделяться на секции, количество которых выбирается в каждом конкретном случае в зависимости от количества ГЦН первого контура энергетического реактора, допускаемого количества одновременно отключаемых ГЦН , а также от количества устанавливаемых трансформаторов собственных нужд. Как правило, к одной секции не должно подключаться больше двух ГЦН на блок и не более одного ГЦН при четырех и менее на блок. Число секций на реактор принимается не менее двух, при этом каждая секция присоединяется к рабочему источнику через свой выключатель. Для ВВЭР-1000 количество таких секций принято четыре – BA, BB, BC,BD.

Потребители секций 0.4кВ 3 группы надежности должны получать питание от шин 6кВ 3 группы надежности через понижающие трансформаторы 6.3/0.4 кВ. Мощность этих трансформаторов не должна превышать 1000 кВА при напряжении короткого замыкания е=8% для ограничения величины токов короткого замыкания в сети 0.4 кВ. Каждая из секций распределительных устройств 0.4 кВ должна иметь два источника питания - рабочий и резервный. Для питания потребителей 0.4 кВ реакторного отделения должны предусматриваться отдельные блочные секции, кроме того необходимо предусмотреть отдельные секции для питания КД.Для энергоблоков ВВЭР-1000 предусматриваются 3 блочные секции CP, CQ, CTс резервированием по схеме скрытого резерва и две секции для питания КД.

Для питания потребителей машинного зала также должны предусматриваться отдельные блочные секции. Для энергоблоков ВВЭР-1000 четыре секции CA, CB, CM, CN.Резе рaное питание этих секции должно предусматриваться от отдельного трансформатора.

26)Схемы электроснабжения потребителей 0,4 кВ второй группы надежности систем безопасности АЭС

Секции надежного питания второй группы на 0,4 кВ получают питание от трансформаторов 6,3/0,4 кВ мощностью 1000 кВт. А основными потребителями этих секций являются: насос промконтура, насос организованных протечек, насос подачи бора высокого давления, насос расхолаживания бассейна выдержки, нагрузка каналов СУЗ и автоматики контроля нейтронного потока (АКНП), системы охлаждения помещений (БЩУ, РЩУ, СУЗ, АКНП), освещение реакторного отделения, питание КИПиА. Минимальное количество секций надежного питания 0,4 кВ должно быть равно числу каналов систем безопасности. Для схемы электроснабжения собственных нужд блока с реакторов ВВЭР-1000 от каждой секции надежного питания 6 кВ должно питаться две секции 0,4 кВ. Состав механизмов, подключенных к секциям 0,4 кВ и мощность трансформаторов в каждой системе должна быть рассчитана на стопроцентную нагрузку потребителей 0,4 кВ одной системы безопасности. Рассмотрим организацию электроснабжения потребителей второй группы надежности при авариях в технологической части и аварийном обесточении АЭС (т.е. отсутствии напряжения на шинах нормальной эксплуатации от ОТСН и РТСН). При длительном обесточении шин нормальной эксплуатации через время, несколько превышающее время АВР от РТСН, по сигналу отсутствия напряжения на шинах BV (BW, BX) будет подана команда на запуск дизельных генераторов систем безопасности. Время выхода ДГ на номинальные обороты из нерабочего состояния составляет 15 секунд. Для включения ДГ на секцию надежной эксплуатации обязательным условием является надежное отключение секции BV (BW, BX) от обесточенной или поврежденной рабочей секции ВА (ВВ, ВС). Наличие двух последовательно включенных секционных выключателей между секциями надежного питания BV (BW, BX) и секциями нормальной эксплуатации ВА (ВВ, ВС) гарантирует успешность отделения для автономной работы даже при отказе одного секционного выключателя. После включения ДГ секция готова к аварийному расхолаживанию. Основными расчетными режимами для каждой из трех систем безопасности являются: А) обесточение без аварии технологического оборудования; Б) обесточение с малой течью в первом контуре, компенсируемой системой подпитки; В) обесточение с большой течью в первом контуре, не компенсируемой системой подпитки; Г) обесточение с разрывом паропровода второго контура. Ввиду соизмеримости мощности нагрузки и ДГ, включение ЭД механизмов производится ступенями; последовательность и интервалы времени определяются технологической частью. Для каждого из расчетных режимов существует своя аварийная программа автоматического ступенчатого пуска. Длительность перерыва питания секции 6 кВ надежного питания составляет от 20 сек (для «0» ступени) до 50 секунд (для последней ступени) подключаемой нагрузки. Потребители 0,4 кВ второй группы на время перерыва питания до приема нагрузки на ДГ обесточиваются. После приема нагрузки на ДГ потребители 0,4 кВ второй группы получают питание по нормальной схеме.
