2.2 Выбор электрических аппаратов управления и защиты.
2.1 Провести анализ общей схемы электроустановки. Составить перечень аппаратов и задание для их выбора.

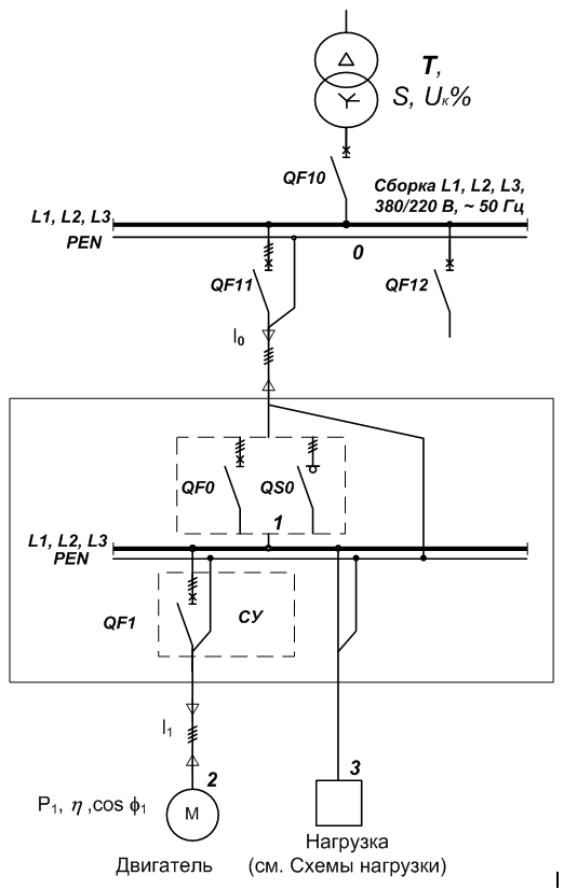

В начале энергосистемы с индуктивным сопротивлением и активным сопротивлением подаётся напряжение на питающий трансформатор с параметрами , .
С питающего трансформатора напряжение через 2 выключателя, предназначенных для защиты трансформатора и линии, трехжильный кабель длиной и через автоматический выключатель QF0 подается на шинную сборку. С шинной сборки через автоматический выключатель и через кабель длиной напряжение подается непосредственно на двигатель . Также с этой же шины питается через автоматические выключатели дифференциального тока , , , далее через кабели l2 – l4 на нагрузку.
Схема защиты и управления пуском короткозамкнутого асинхронного двигателя включает в себя:
– автоматический выключатель QF1. Он должен осуществлять защиту от коротких замыканий в цепях статора, а также обеспечивает защиту от длительных перегрузок, Предельная коммутационная способность должна быть больше тока трехфазного КЗ.
– контактор. Предназначен для пуска, остановки. При выборе контактора необходимо соблюдать следующие правила: напряжение сети должно быть меньше или равно рабочему напряжению контактора; номинальный рабочий ток контактора должен быть больше или равен номинальному току запускаемого двигателя; число полюсов должно быть достаточным для коммутации. Выбранный контактор должен иметь категорию АС-3 (осуществление запуска асинхронного двигателя, а также его отключение без предварительной остановки (торможения)).
– предохранитель FU1. Предохранитель служит для защиты от КЗ цепи управления. Он выбирается по номинальному току плавкой вставки. Питание цепи управления осуществляется от одной фазы и нулевого провода, поэтому установлен один предохранитель. Возможна установка однополюсного автоматического выключателя в качестве предохранителя;
– Автоматический выключатель дифференциального тока (АВДТ) предназначен для защиты здоровья и жизни человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания дифференциальных токов на землю и для защиты от перегрузки и короткого замыкания.
2.2 Выбор аппаратов защиты и управления
2.2.1. Выбор автоматического выключателя qf10
Необходимые характеристики:
род тока АС;
номинальное напряжение выключателя (Uном.выкл>Uном.нагр);
число главных контактов = 3;
номинальный ток выключателя (Iном.Q1>Iном.тр);
ток срабатывания выключателя (Iсраб.о< Iкз);
отключающая способность выключателя (Icu Q1>Iкз.тр).

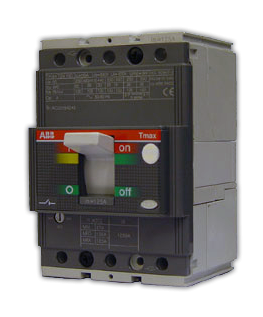

Предварительный выбор: автоматический выключатель АВВ Tmax T5N 630 с электронным расцепителем защиты PR221DS.
Проверка:
Сеть |
Аппарат |
||||
Номинальное напряжение |
380 В |
< |
Номинальное напряжение |
690 В |
|
Число полюсов |
3 |
= |
Число полюсов |
3 |
|
Рабочий ток нагрузки |
487,6 А |
< |
Номинальный ток |
630 А |
|
|
12 кА |
> |
Iсраб.о=8xIн |
5 кА |
|
< |
Отключающая способность, Iсu |
36 кА |
Для обеспечения селективности установим время задержки отключения (функция S защиты) 0,1 с.
