3. Контрольні завдання та запитання

1. У чому полягає принцип дії МПС?

2. Що називається колектором МПС?

3. Яке призначення колектора в режимі двигуна, генератора?

4. Намалюйте колекторну пластину, вкажіть її частини.

5. Який елемент машини називається якорем, індуктором, статором, ротором?

6. Розкажіть про призначення та будову головних полюсів.

7. Яке призначення мають додаткові полюси, як вони розташовуються в МПС?

8. Яке призначення має компенсаційна обмотка, як вона розташовується в МПС?

9. Який струм протікає по обмотках ротора машини постійного струму і чому?

10. Які фізичні явища лежать в основі роботи електричної машини?

11. Сформулюйте правила «правої» та «лівої» рук, закон електромагнітної індукції, правило «буравчика».

12. Що є номінальною потужністю для двигуна і для генератора?

13. Як маркують виводи у МПС?

14. Що називається паспортними даними електричної машини?

15. Наведіть формули моментів електричної машини.

16. Наведіть рівняння балансу напруги для електричного двигуна, для генератора.

Лабораторна робота 2П

ДОСЛІДЖЕННЯ ГЕНЕРАТОРА ПОСТІЙНОГО СТРУМУ НЕЗАЛЕЖНОГО ЗБУДЖЕННЯ

Мета роботи: вивчити систему збудження генераторів постійного струму; визначити та проаналізувати основні характеристики генератора неза-лежного збудження.

1. Програма роботи

1. Вивчити конструктивні особливості електричних машин постійного струму різних систем збудження.

2. Визначити та побудувати:

• характеристику холостого ходу , якщо , ;

• зовнішню характеристику , якщо , ;

• регулювальну характеристику , якщо , .

За зовнішньою характеристикою визначити відсоткову зміну напруги .

2. Порядок виконання роботи

1. Ознайомитися з особливостями конструкції дослідного генератора.

2. Занести паспортні дані генератора до табл. 2П.1.

Таблиця 2П.1

Тип електричної машини	Паспортні дані
	, кВт	, В	, А	, хв-1

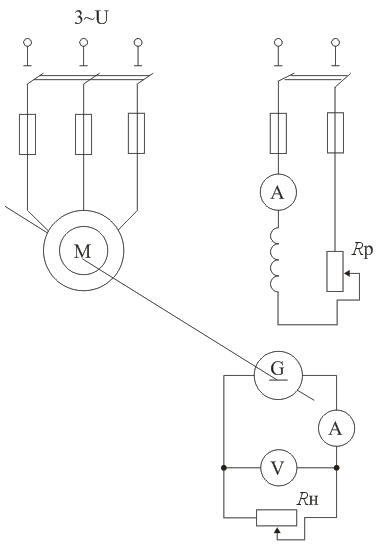

3. Зібрати схему генератора постійного струму незалежного збудження (рис. 2П.1).

4. Привести в обертання якір генератора за допомогою асинхронного електродвигуна.

5. Визначити характеристику холостого ходу , якщо , .

Характеристика холостого ходу показує залежність ЕРС , наведеної в обмотці якоря, від струму збудження за відсутності струму в зовнішньому колі ( , ножі водяного реостата підняті) та сталій частоті обертання ( ).

Згідно з нормативним документом для машин загальнопромислового виконання потужністю 1кВт і більше характеристику холостого ходу знімають, починаючи з найбільшого струму збудження (регулювальний реостат у колі збудження повністю виведений).

Рис. 2П.1

Це буде перша точка характеристики. Потім струм збудження поступово зменшується до (коло збудження вимкнуте). Ця точка характеризує ЕРС від залишкового магнітного потоку .

Змінювати струм збудження потрібно плавно, тільки в одному напрямку, не повертаючись до попередніх значень, бо інакше характеристика буде хибною.

Результати занести до табл. 2П.2.

Таблиця 2П.2

, B
, A
, хв-1

6. Визначити зовнішню характеристику за умови, що , .

Зовнішня характеристика є залежністю напруги генератора від струму навантаження за незмінного струму збудження і постійної частоти обертання . У даній лабораторній роботі зовнішня характеристика визначається під час зростаючого навантаження.

Привести генератор в обертання з і за розімкнутого зовнішнього кола встановити номінальну напругу , зменшуючи значення ( , ножі водяного реостата підняті). Так отримаємо першу точку характеристики.

Змінюючи опір зовнішнього кола, навантажувати генератор так, щоб струм навантаження змінювався від до (опускаючи ножі водяного реостата). Струм збудження генератора протягом цього досліду під- тримувати сталим.

Визначити 5–6 точок, результати вимірювань занести до табл. 2П.3.

Таблиця 2П.3

, B
, A
, А
, хв-1

7. Визначити номінальну зміну напруги генератора під час зміни навантаження від номінального значення до холостого ходу за формулою

.

У даній лабораторній роботі

,

де  напруга генератора під час холостого ходу ( );

 напруга генератора під час номінального навантаження ( ).

8. Визначити регулювальну характеристику , якщо , .

Регулювальна характеристика  це залежність струму збудження від струму навантаження за сталої напруги на затискачах ( ) та сталої частоти обертання генератора ( ).

Регулювальна характеристика показує, як необхідно змінювати струм збудження , щоб за сталого струму навантаження напруга генератора залишилась незмінною (якщо ).

Порядок зняття характеристики такий: привести якір в обертання, встановити максимальний струм збудження (повністю вивести регулювальний реостат у колі збудження) і навантажити генератор до . Це буде перша точка характеристики. Потім генератор розвантажити до , підтримуючи напругу на затискачах сталою, для чого потрібно зменшувати струм в обмотці збудження.

Результати замірів занести до табл. 2П.4.

Таблиця 2П.4

, В
, A
, A
, хв-1

За даними табл. 2П.2, 2П.3, 2П.4 побудувати характеристики холостого ходу, зовнішню, регулювальну.
