1. Програма роботи

1. Увімкнути СГ на паралельну роботу з потужною мережею методом точної синхронізації.

2. Включити СГ на паралельну роботу з потужною мережею методом самосинхронізації.

3. Зняти U-подібні характеристики СГ: , якщо , , .

2. Порядок виконання роботи

1. Визначити призначення електричних машин в агрегаті.

2. Записати паспортні дані досліджуваної електричної машини до табл. 2С.1.

Таблиця 2С.1

Тип генератора	Паспортні дані
	, кВт	, В	, А	, хв-1		, %

3. Вивчити схему увімкнення СГ (рис. 2С.1) на паралельну роботу методом точної синхронізації.

4. Увімкнути СГ на паралельну роботу методом точної синхронізації.

Схема для увімкнення СГ на паралельну роботу цим методом (рис. 2С.1) змонтована заздалегідь і розбору не підлягає.

За розімкнутих рубильників Q1, Q2, Q3 привести в обертання синхронний генератор (увімкнути Q4) та збудити його. Регулюючи частоту обертання (реостатом ) і величину струму збудження (реостатом ), встановити напругу та частоту СГ і мережі практично однаковими (перевіряється переключенням рубильника Q3).

Увімкнути рубильник Q1 (рубильник Q2 розімкнутий!) і спостерігати за горінням лампового та обертанням стрілкового синхроноскопів. Домогтися (реостатами та ) того, щоб лампа, увімкнута в розсічку фази «В», погасла, а дві інші, увімкнуті «навхрест», горіли з однаковим розжаренням.

Паралельне увімкнення СГ та мережі здійснюється замиканням рубильника Q3 у той момент, коли стрілка електромагнітного синхроноскопа буде направлена вертикально вверх, а стан ламп лампового синхроноскопа  відповідати моменту синхронізації.

5. Зняти дві U-подібні характеристики СГ: , якщо , , ; для активних навантажень: та .

Ці характеристики знімаються у випадку паралельної роботи СГ з потужною мережею, якщо та .

Змінюючи реостатом момент електричного двигуна, встановити потрібну величину активної потужності генератора (за ватметром) та підтримувати її незмінною. Регулюючи струм збудження (реостатом ), домогтися . Струм якоря при цьому буде мінімальним.

Показання приладів для цього випадку записати у 4-й рядок табл. 2С.2. Далі, зменшуючи струм збудження, записати показання приладів за умови, що значення приблизно рівні 0,9; 0,7; 0,5 (рядки 3, 2, 1 табл. 2С.2).

Таблиця 2С.2

Навантаження	№ виміру		Дані вимірів					Розрахункові дані
			, В	, А	, А	, под.		, А	, А	, Вт
15 %	Недозбудження	1					0,5
		2					0,7
		3					0,9
		4					1
	Перезбудження	5					0,9
		6					0,7
		7					0,5
30 %	Недозбудження	1					0,5
		2					0,7
		3					0,9
		4					1
	Перезбудження	5					0,9
		6					0,7
		7					0,5

Збільшивши , повернутися до початкової точки 4 і, перезбуджуючи генератор, записати показання приладів за умови, що значення приблизно рівні 0,9; 0,7; 0,5 (рядки 5, 6, 7 табл. 2С.2).

Для зняття другої U-подібної характеристики повторити ті ж дії, якщо (збільшивши момент двигуна).

Виконуючи аналіз розрахункових даних табл. 2С.2 звернути увагу на те, що ступінь збудження СГ впливає тільки на реактивну складову струму статора, активна ж складова залишається незмінною.

6. Увімкнути СГ на паралельну роботу методом самосинхронізації.

6.1. Привести генератор в обертання з частотою обертання, відмінною від синхронної на 23 %. У цьому випадку для контролю частоти обертання може бути використаний стробоскопічний засіб.

На торцеві вала генератора крейдою робиться радіальна риска (рис. 2С.3а), яка освітлюється неоновою лампою, увімкнутою у мережу промислової частоти ( Гц). Таким чином, лампа дає 50 спалахів за секунду.

Якщо генератор синхронізовано, то його вал обертається зі швидкістю, пропорційною частоті мережі. Тоді, якщо , частота обертання генератора становить 50 об/с, якщо  25 об/с і т. д.

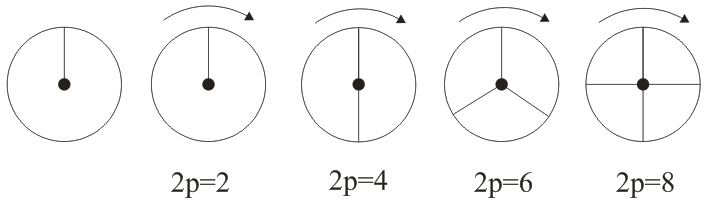

Нанесена риска у цьому випадку буде освітлюватися неоновою лампою в одних і тих же положеннях, і, якщо , вона буде здаватися спостерігачеві нерухомою (рис. 2С.3б), а якщо , один оберт вала буде відповідати двом спалахам ламп і спостерігач побачить нерухомий діаметр (рис. 2С.3в). Якщо , спостерігач побачить симетричну трипроменеву зірку (рис. 2С.3г), а кількості полюсів відповідає варіант на рис. 2С.3д.

6.2. Реостатом встановити ЕРС генератора, яка дорівнює напрузі мережі.

6.3. Перемикачем Q5 обмотку збудження СГ відімкнути від випрямляча та замкнути на розрядний опір (положення «б» перемикача Q5).

6.4. Генератор рубильником Q2 (за замкнутого Q1) підключити до мережі і зразу ж обмотку збудження з’єднати з джерелом постійного струму (перемикач Q5 перевести у положення «а»).

У мережі буде спостерігатися різкий кидок струму, який швидко спадає, а генератор втягується у синхронізм.

а	б	в	г	д

Рис. 2С.3

7. Перевести синхронну машину з режиму генератора у режим двигуна.

7.1. Розвантажити генератор від активного та реактивного навантажень. Добитися того, щоб струм дорівнював нулю.

7.2. Відключити двигун М (розімкнути перемикач Q4).

7.3. Впевнитись у тому, що синхронна машина буде працювати з постійною частотою обертання у режимі двигуна (ватметр буде показувати , тобто синхронна машина із джерела перетвориться на споживача енергії).

8. За даними табл. 2С.2 на одному графіку побудувати для активних навантажень , якщо та :

• U-подібні характеристики синхронного генератора ;

• характеристики .

9. Пояснити U-подібні криві за допомогою спрощених векторних діаграм напруги.
