ЛАБОРАТОРНАЯ РАБОТА № 6

Исследование устройств на операционных

усилителях

1. Цель работы: Ознакомление с параметрами и характеристиками операционного усилителя (ОУ) и исследование устройств на ОУ.

2. Вопросы для подготовки к работе

1. Что такое ОУ? Чем отличается реальный и идеальный ОУ?

2. Как подается напряжение питания на ОУ?

3. Почему один из выходов ОУ называется инвертирующим? Покажите соответствующий вход на схеме?

4. Как снимается передаточная /амплитудная/ характеристика ОУ в инвертирующем и неинвертирующем включении с обратной связью. Какой вид имеют эти характеристики.

5. Как по передаточной характеристике определить коэффициент усиления схемы?

6. Какие виды обратных связей используются в усилителях? Как изменяется коэффициент усилителя при введении отрицательной обратной связи?

7. Для каких целей служит компаратор?

3. Описание лабораторной установки

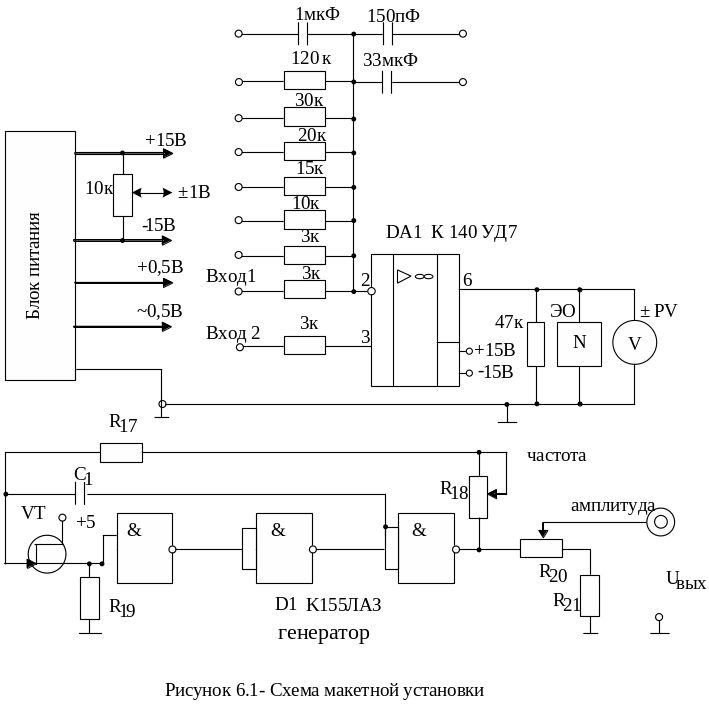

Макет лабораторной установки (рис. 6.1) для исследования схем на ОУ состоит из ОУ типа К14ОУД7, резисторов, предназначенных для образования цепей обратной связи, источника переменного синусоидального напряжения с действующим значением 0,5 В, источника постоянного напряжения 0,5 В, источника постоянного регулируемого напряжения ±1 В, вольтметров, измеряющих входное и выходное напряжения, осциллографа ЭО, а также двух источников напряжения Е_1,2= ±15 В для питания ОУ. На макетной схеме так же расположена схема генератора прямоугольных импульсов.

Таблица 6.1- Паспортные данные операционного усилителя

Параметры ОУ	Значение параметра
1. Коэффициент усиления КUо	50000
2. Выходное напряжение Uвых (В)	± 11;5
3. Напряжение источников питания Епит. (В)	± 15
4. Напряжение дифференциального сигнала Uдиф. (В)	± 20
5. Напряжение синфазного выходного сигнала Uсинф. (В)	± 15
6. Минимальное сопротивление нагрузки RII (кОм)	2
7. Напряжение смещения Uсм. (мВ)	± 4
8. Входной ток IВХ (МА)	200
9. Входное сопротивление RВХ (МОм)	0,4
10. Выходное сопротивление RВЫХ (Ом)	150
11. Потребляемый ток Iпотр. (мА)	2,8
12. Частота единичного усиления fI (МГц)	0,8
13. Напряжение смещения под действием температуры (температурный дрейф) ∆UСМ/∆ Т, мкВ -/0 С	6
