1.1 Выбор призматических шпонок
Все размеры призматических шпоночных соединений унифицированы. Выбираются они в зависимости от посадочного диаметра вала d. В соответствии с ГОСТ 23360 – 78 на рис. 6 представлены обозначения размеров призматического шпоночного соединения в сборе и подетально.

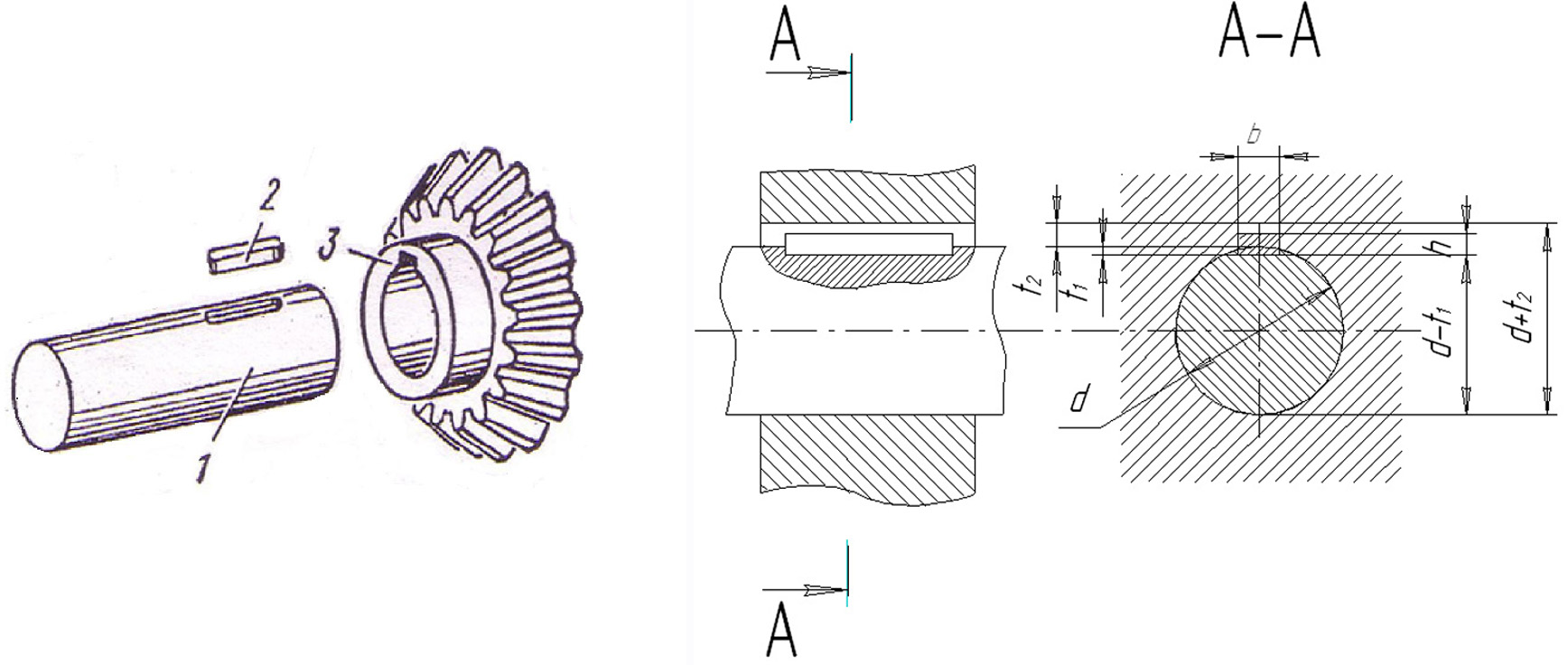

Рис. 6. Шпоночное соединение с призматической шпонкой: b – ширина шпонки; h – высота шпонки; d – посадочный диаметр; t1 – глубина паза вала; t2 – глубина паза втулки; 1 – вал; 2 – шпонка; 3 – втулка (ступица с отверстием)
Основные размеры соединений с призматической шпонкой даны на рис. 7 и в таблице 1.

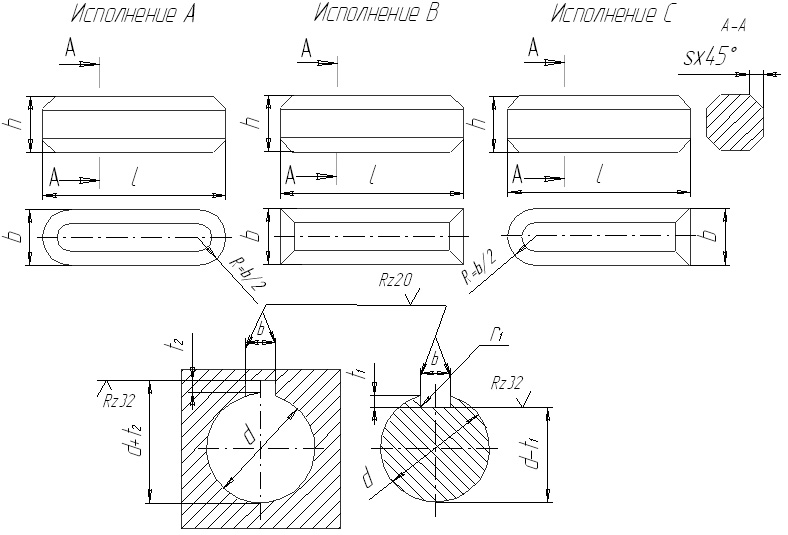

Р
ис.
7. Варианты исполнения призматической
шпонки
Таблица 1
Размеры соединений с призматическими шпонками (в мм)
(ГОСТ 23360 – 78)
Диаметр вала d |
Размеры шпонки |
Размеры пазов для шпонки |
||||||||
От |
До |
Сечение b x h |
Фаска s |
Длина l |
Глубина паза |
Радиус r1 или фаска s1 |
||||
От |
До |
От |
До |
t1 на валу |
t1 во втулке |
От |
До |
|||
6 8 10 |
8 10 12 |
2 х 2 3 х 3 4 х 4 |
0,16 |
0,25 |
6 6 8 |
20 36 45 |
1,2 1,8 2,5 |
1 1,4 1,8 |
0,08 |
0,16 |
12 17 22 |
17 22 30 |
5 х 5 6 х 6 8 х 7 |
0,25 |
0,4 |
10 14 18 |
56 70 90 |
3 3,5 4 |
2,3 2,8 3,3 |
0,16 |
0,25 |
30 38 44 50 58 |
38 44 50 58 65 |
10 х 8 12 х 8 14 х 9 16 х 10 18 х 11 |
0,4 |
0,6 |
22 28 36 45 50 |
110 140 160 180 200 |
5 5 5,5 6 7 |
3,3 3,3 3,8 4,3 4,4 |
0,25 |
0,4 |
65 75 85 95 110 |
75 85 95 110 130 |
20 х 12 22 х 14 25 х 14 28 х 16 32 х 18 |
0,6 |
0,8 |
56 63 70 80 90 |
220 250 280 320 360 |
7,5 9 9 10 11 |
4,9 5,4 5,4 6,4 7,4 |
0,4 |
0,6 |
130 150 170 200 |
150 170 200 230 |
36 х 20 40 х 22 45 х 25 50 х 28 |
1 |
1,2 |
100 100 110 125 |
400 400 450 500 |
12 13 15 17 |
8,4 9,4 10,4 11,4 |
0,7 |
1 |
230 260 290 |
260 290 330 |
56 х 32 63 х 32 70 х 36 |
1,6 |
2 |
140 160 180 |
500 500 500 |
20 20 22 |
12,4 12,4 14,4 |
1,2 |
1,6 |
330 380 440 |
380 440 500 |
80 х 40 90 х 45 100 х 50 |
2,5 |
3 |
200 220 250 |
500 500 500 |
25 28 31 |
15,4 17,4 19,4 |
2 |
2,5 |
Примечания: 1 Пример условного обозначения призматической шпонки размерами: b=18 мм; h=11 мм; l=100 мм. Шпонка 18×11×100.
2 Длина призматических шпонок выбирается из ряда по ГОСТ 23360 – 78; 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 126, 150, 160, 180, 200, 220, 250, 280, 320, 360, 400, 450, 500 так , чтобы была на 5–10 % меньше длины ступицы.
3 На рабочих чертежах указывают размеры: для втулки (d + t2) для вала t1 (предпочтительный вариант) или (d - t1).
4 Допускается применять шпонки с длиной, выходящей за пределы диапазона длин, указанных в табл. 1.
