1.3. Конструктивное решение.

Конструктивная схема здания – полный каркас из сборных ж/б элементов: колонны с шагом 12 м по средним и наружным рядам, стропильные фермы, фахверки, ж/б плиты покрытия.

Фундаменты – стаканного типа под колонну, монолитные. Привязка колонн по крайним продольным и поперечным координационным осям 250 мм. Отметка низа стропильной конструкции – 8,4 м.

В поперечном направлении устойчивость здания обеспечивается жёсткостью заделанных в фундамент колонн, стропильными фермами и жёстким диском покрытия. В продольном направлении рамы связаны подкрановыми балками, жёстким диском покрытия, стальными связями.

1.3.1. Фундаменты.

Заданием определены монолитные фундаменты. Высота фундамента - 1.5 м. Обрез фундамента располагается на отметке - 0,150 м. Низ фундамента на отметке -1,65 м.

Размер подколонника Ф1, Ф2 и Ф3 определёны, исходя из размера колонн и имеет размеры – 1500х1200 и 900х900. Плитная часть фундаментов трёхступенчатая. Высота ступеней – 0,3 м.

Все фундаменты армируются типовыми арматурными сетками и плоскими каркасами. Фундаментные балки запроектированы сборные ж/б по серии 1.415.1-2, вып. 1. Длина балок ФБ1- 4750, ФБ2 – 5050. Под все фундаменты выполняется бетонная подготовка толщиной 100мм.

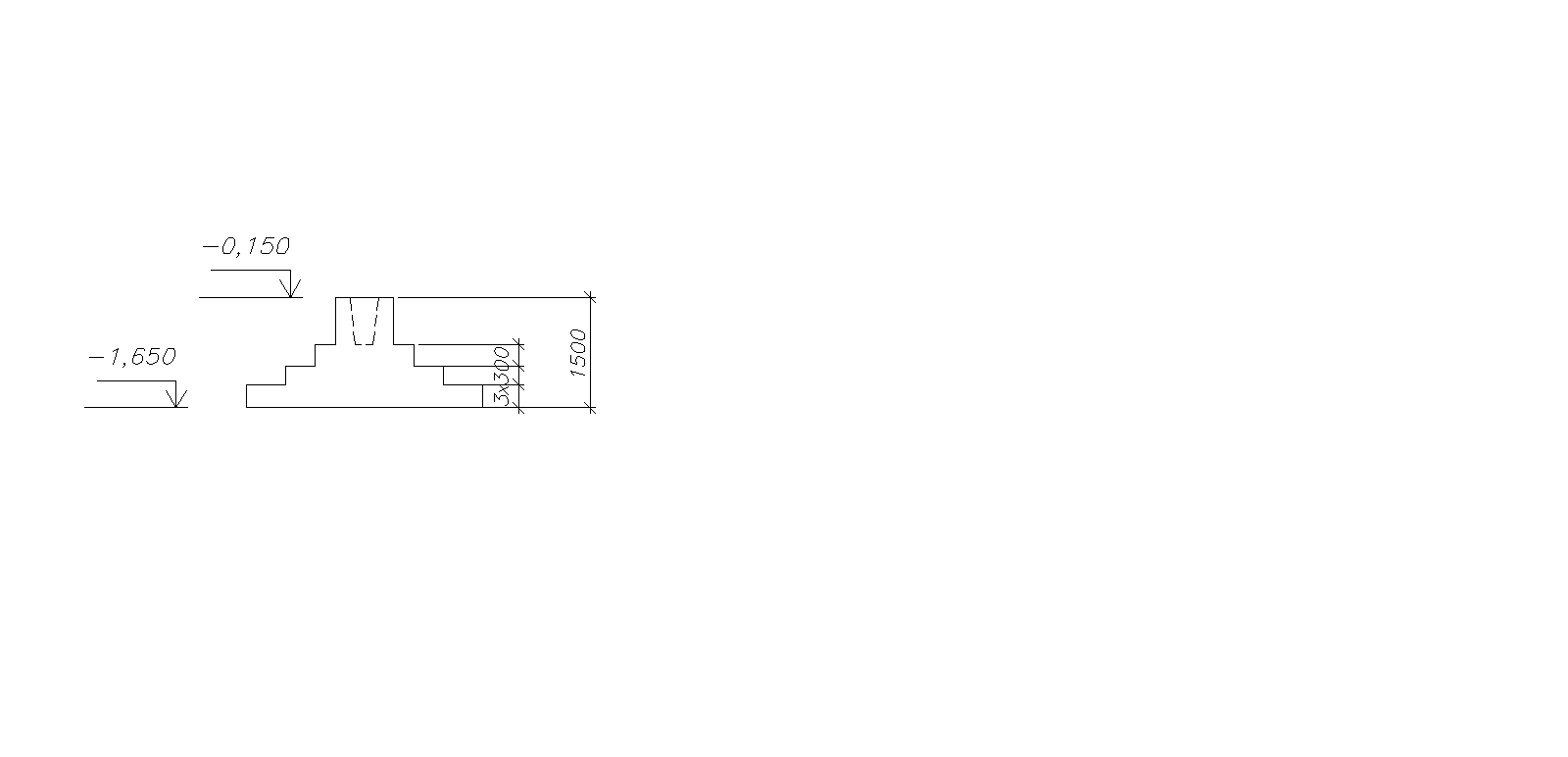

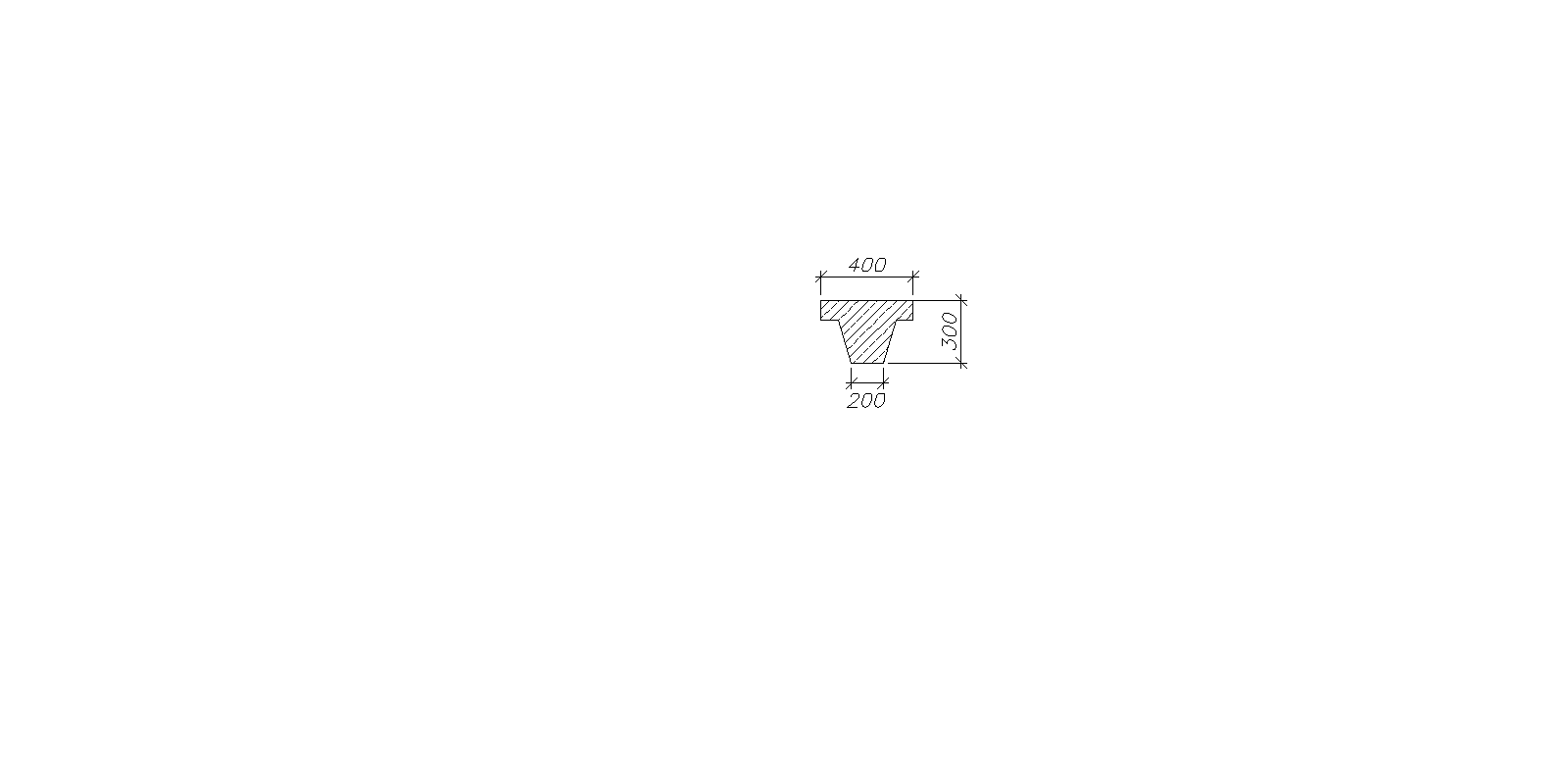

Рисунок 2. Эскиз фундамента и фундаментной балки.

1.3.2.Колонны

Колонны запроектированные монолитные из тяжёлого бетона по серии 1.424.1-5, вып. 1/87.

Колонны рассчитаны на вертикальные нагрузки от массы покрытия, фонарей, а также на горизонтальные нагрузки (ветров, воздействия).

Марка крайних колонн 7К84-1. Сечение колонны 700 х 400.

Марки средних колонн 8К84-5. Сечение колонны 700 х 400.

Фахверковые колонны 7КФ94-1.Сечение колонны 400 х 400.

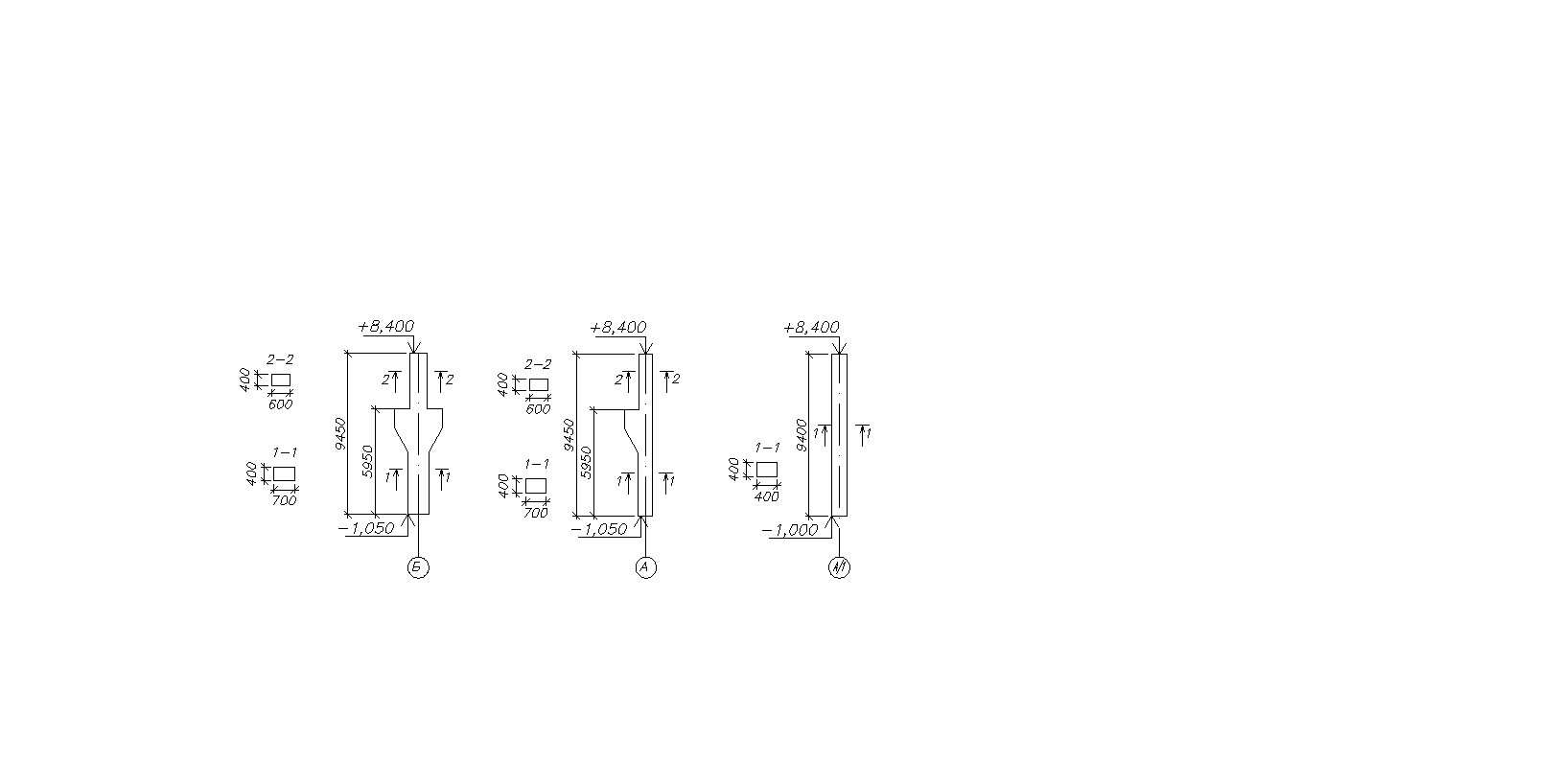

Рисунок 3. Эскиз колонн.

1.3.3 Стропильные конструкции.

Конструкции стропильной фермы определена заданием плоской кровли.

Сборная ж/б стропильная ферма запроектирована по серии 1.463.1-3/87 вып.2. и имеет марку 2ФБМ18-3АШВ. Крепление ж/б стропильных и подстропильных конструкций осуществляется с помощью монтажной сварки. Толщина нижнего пояса 300 мм.

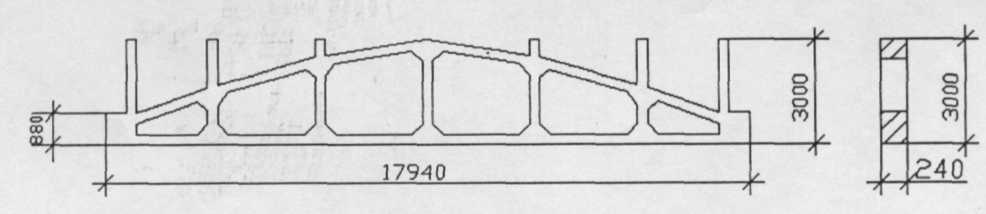

Рисунок 4. Эскиз стропильной фермы

1.3.4 Подкрановые балки.

Железобетонные подкрановые балки приняты для крана грузоподъёмностью 10 т. Подкрановые балки двутаврового сечения приняты по серии 1.426.1-4, вып.1 БК12-1АШв-К. Крепление подкрановой балки к консоли колонны производится на анкерных болтах, пропущенных сквозь опорный лист.

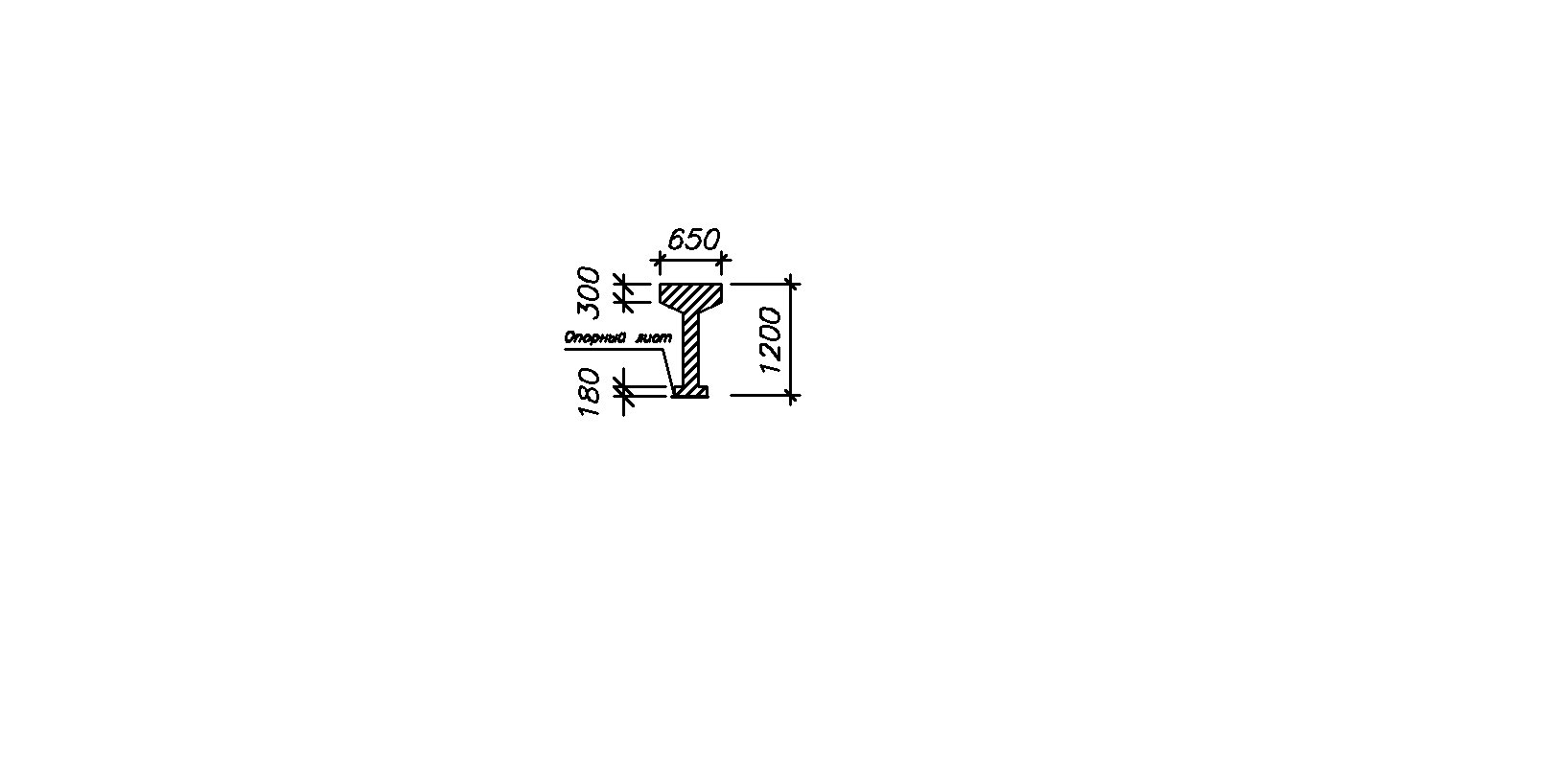

Рисунок 5. Эскиз подкрановой балки.

1.3.5 Связи жёсткости.

Связи устанавливаются по всем рядам между колоннами и опорами стропильных конструкций. Дополнительно обеспечивают жёсткость и устойчивость пространственных конструкций в пределах блока. По схеме стальные связи по наружным и средним осям – портальные. Стержни связей конструируются из парных прокатных профилей, свариваемых накладками и узловыми фасонками. К закладным элементам в ж/б колоннах связи присоединяются на болтах с последующей сваркой. Приняты связи по серии 1.424.1-5. вып.6, марки В17 – портальная.

Рисунок 6. Эскиз портальной связи.
