2.3.2. Примеры технической реализации диктофонов и транскрайберов
Внешний вид некоторых моделей диктофонов и транскрайберов показан на рис. 2.10 – 2.14.

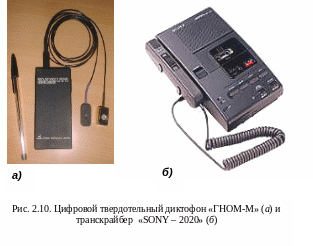

Цифровой твердотельный диктофон «ГНОМ-М» (рис. 2.10,а) предназначен для работы в сложной акустической обстановке в помещении и на улице, в т.ч. на удалении от источника полезного звукового сигнала (не менее 15 м при отсутствии мощных акустических помех). Малые габариты, прочный цельнометаллический корпус (толщина стенок 2 мм) и отсутствие, в отличие от традиционно применяемых аналоговых магнитофонов, источников механических шумов и мощного электромагнитного излучения (лентопротяжного механизма, генератора подмагничивания, головок записи и стирания, электродвигателя) позволяют скрыть факт производства звукозаписи и практически исключают обнаружение и подавление магнитофонов данного типа стандартными средствами защиты от звукозаписи.
Цифровая звукозапись осуществляется во встроенную энергонезависимую память (EEPROM) с использованием встроенного или выносного высокочувствительного и малошумящего электретного микрофона. Большой объем памяти (224 MB) позволяет без искажения записывать речевые сигналы со сжатием по мю-закону.
Продолжительность работы диктофона составляет 9 часов (без подзарядки аккумуляторов) в полосе 200-3600 Гц и до 4 часов в полосе 200-7200 Гц. Высокое качество записи (соотношение сигнал/шум в сквозном канале - 72 дБ, коэффициент нелинейных искажений менее 0.05%), сопоставимое с качеством записи компакт-диска, обеспечивает необходимый уровень разборчивости речи.
Управление процессом записи осуществляется при помощи расположенных на корпусе диктофона переключателей и клавиатуры. Предусмотрена возможность включения/выключения режима записи по команде с пульта дистанционного управления, акустическому сигналу или от программных таймеров (до пяти сеансов звукозаписи). Контроль режимов работы осуществляется по положению переключателей, световой индикации или на слух, с помощью подключаемых головных телефонов. С целью обеспечения аутентичности (подлинности) записанной информации, что особенно важно при её дальнейшем использовании в качестве вещественного доказательства в суде, в данной модели магнитофона невозможно прослушивание, выборочное стирание или какое-либо изменение записанной информации.
Встроенные часы реального времени обеспечивают автоматическую регистрацию времени начала и окончания записи. Кроме того, на корпусе имеется кнопка экстренного (мгновенного) стирания всей записанной информации.
Прослушивание и все другие операции с записанной информацией осуществляются только с помощью ПК под управлением специального программного обеспечения, поставляемого в базовом комплекте.
Многоканальный цифровой магнитофон со встроенным автоматическим определителем номера «Спрут-2» (рис. 2.11,а) предназначен для записи акустической информации одновременно от четырех источников на жесткий диск компьютера или другие цифровые носители.
Изделие выполнено в виде платы, устанавливаемой в компьютер. В один компьютер допускается установка до 4 плат.
Запись сигналов речевого диапазона частот осуществляется одновременно от четырех телефонных линий или других источников (радиостанции, микрофоны и т.п.) на жесткий диск компьютера и иные цифровые носители. Одна плата «Спрут-2» без каких-либо доработок или изменения программного обеспечения может одновременно обслуживать разные источники сигналов (например – две телефонные линии, радиостанцию и микрофон).
Имеется возможность выбора одной из четырех степеней сжатия индивидуально для каждого канала: 1, 2, 4, или 8 КБайт/с, т.е. за 1 час непрерывной записи от одного канала поступит соответственно 3.6, 7.2, 14.4 или 28.8 МБайт информации. Благодаря использованию специальных процессоров обработки сигналов, «Спрут-2» обеспечивает «диктофонное» качество записи даже при сжатии речевой информации до 1 КБайт/сек.
Допускает возможность прослушивания информации от любой из подключенных телефонных линий или из файлов на жестком диске компьютера без прерывания процесса записи переговоров. При этом возможен мгновенный доступ в любую точку, а также «зацикливание» любого участка записи.
Диктофон обеспечивает также автоматическое включение и выключение записи при появлении и пропадании сигнала в канале в случае работы с нетелефонными источниками (радиостанции, микрофоны и т.п.). Для каждого канала предусмотрена индивидуальная установка порогов акустопуска и акустостопа, а также включение и отключение автоматической регулировки усиления. Кроме того, возможно задание длительности пауз, при наличии которых для данного канала будет закрываться текущий и открываться следующий файл записи.
При запуске из-под мультизадачных операционных систем система может выполнять свои функции в фоновом режиме, что позволяет использовать данный компьютер для решения других задач.
Информация о дате, времени и длительности переговоров, исходящих и входящих номерах в обслуживаемых линиях, сохраняется в специальной базе данных, при просмотре которой можно перейти в режим прослушивания заинтересовавшего разговора.
Для экономии места на жестком диске возможна выборочная регистрация переговоров. Критериями отбора могут быть обнаружение в линии заданного исходящего или входящего номера, попадание даты и времени установления соединения в заданный диапазон и т.д.
Возможна фоновая архивация накопленной информации на внешние цифровые носители большого объема (магнитооптика, ZIP и т.п.).
Цифровой бескинематический магнитофон «U-7102» представлен на рис. 2.11,б. В новом аппарате для преобразования речевого сигнала в цифровой поток используется кодер V-16. Алгоритм обеспечивает длительное время записи информации без применения программного сжатия и позволяет получать высокое качество речевой информации в сложных акустических условиях. Магнитофон обеспечивает высокое качество записи информации при работе систем подавления диктофонов и в условиях постановки целенаправленных акустических помех.
Программное обеспечение, поставляемое с магнитофоном, обеспечивает дополнительные возможности компьютерной обработки записанной информации:
возможность программного конвертирования записанной информации в стандартный WAV-файл;
программное стирание записанной информации.
На рис. 2.10,б и рис. 2.12,а показан внешний вид транскрайберов «SONY 2020» и «SONY BM – 89».
. Данные приборы значительно облегчают работу технического персонала при расшифровке ранее записанных сообщений. Обеспечивают возможность подключения дистанционного управления через педаль и плавной регулировки скорости воспроизведения. Поставляются в комплекте с сетевым адаптером. Запись речевого сигнала производится на кассеты «микро» по системе: 4 дорожки на один моноканал.
Диктофон «TCM-5000EV» (рис. 2.12,б) имеет стандартный тип кассеты, сквозной канал, встроенные громкоговоритель и микрофон, автоматическую или ручную регулировку записи, систему голосовой активации (VOR). Формирует сигнал при окончании ленты.
Портативный цифровой магнитофон «Sony TCD-D8» (рис. 2.13,а) представляет собой портативное цифровое записывающее устройство на DAT-кассету. Обеспечивает очень высокое качество записи, нередко используется для студийной записи. Характеризуется следующими показателями:
частота дискретизации 48 КГц, 16 бит;
динамический диапазон 20-20000 Гц;
имеет цифровой вход и выход, переключатель частоты дискретизации (48/44, 1/32 КГц) при цифровой и аналоговой записи делает его совместимым другими цифровыми устройствами;
длительность записи – до 4 часов;
автоматическая маркировка записей: задается порядковый номер или имя записи;
автоматическая и ручная регулировка уровня записи;
противоударное устройство;
жидкокристаллический дисплей с индикатором питания;
2-х скоростной быстрый просмотр.
Диктофон «OLYMPUS» (рис. 2.13,б) имеет следующие характеристики:
тип кассеты: микро;
две скорости записи/воспроизведения (1,2 и 2,4 см/с);
автостоп;
метки даты и времени записи;
счетчик ленты;
встроенный микрофон;
встроенный громкоговоритель;
быстрый просмотр/поиск записи (Cue and Review)
возможность воспроизведения с повышенной скоростью (на 25%);
режим «пауза»;
система голосовой активации с регулировкой уровня (VOR);
вход для выносного микрофона;
выход на наушники.
Технические характеристики диктофона «SONY M950» (рис. 2.14,а):
металлический корпус;
пульт дистанционного управления;
присоединяемый динамик;
выход на наушники;
встроенный микрофон;
вход для выносного микрофона;
жидкокристаллический дисплей;
автореверс;
2 скорости;
акустопуск.
Аппарат магнитной записи «Слог-02» (рис. 2.14,б) представляет собой модернизированный стереофонический радиоплейер типа “RQ-A171” фирмы Panasonic и предназначен для работы в составе аппаратуры приема и регистрации сообщений. Аппарат позволяет вести запись в течение 12 часов на стандартную компакт-кассету типа МК-120 в частотном диапазоне 40 Гц – 3,5 кГц, имеет встроенный микрофон.
