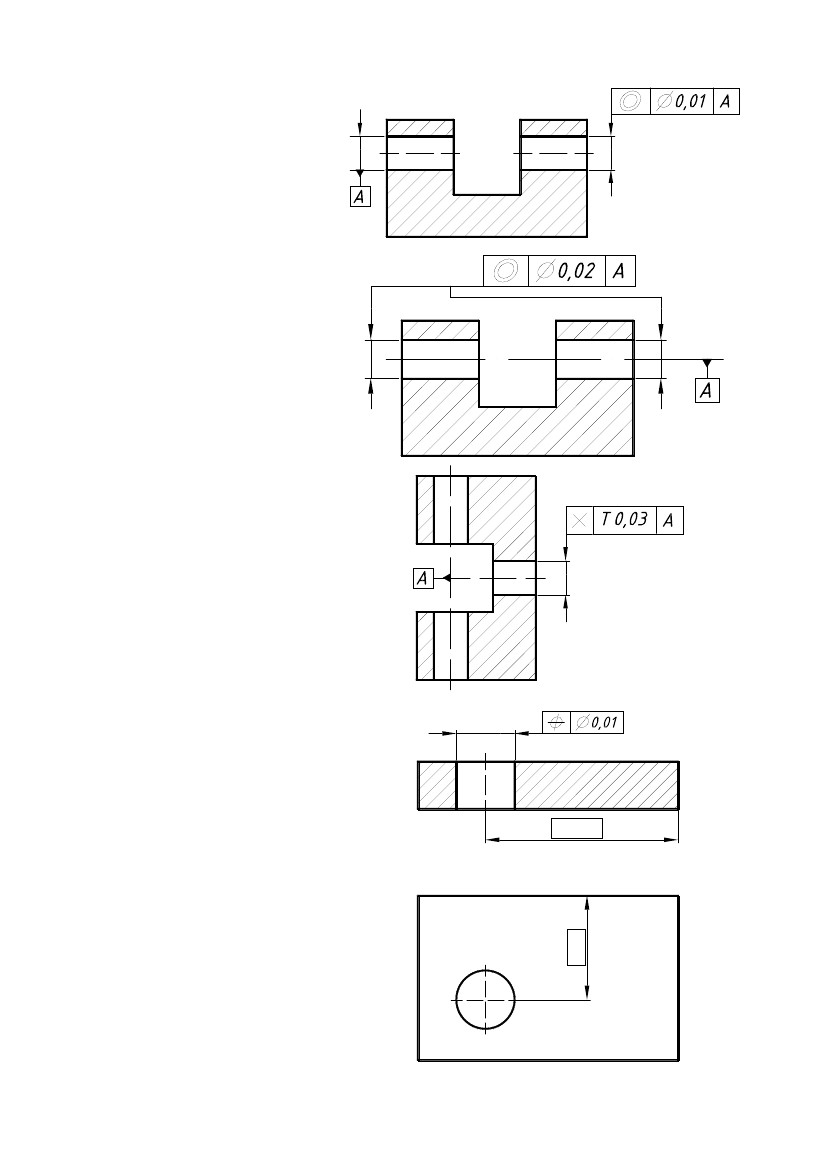

Примеры обозначения различных видов отклонений расположения:

1) Отклонение от параллельности

оси отверстия относительно базо-

вой плоскости А, не более 0,02 мм.

2) Отклонение от параллельности

оси левого отверстия в простран-

стве относительно оси правого от-

верстия (база Г) не более 0,01 мм.

3) Отклонение от перпендикуляр-

ности оси отверстия относительно

базовой прямой Б, не более 0,02

мм.

4) Отклонение от симметричности

плоскости симметрии паза отно-

сительно плоскости симметрии

детали (база А), в диаметральном

выражении не более 0,01 мм.

8

5) Отклонение от соосности оси

правого отверстия относительно

базы А (оси второго отверстия), в

диаметральном выражении не бо-

лее 0,01 мм.

6) Отклонение от соосности осей

отверстий

относительно

общей

оси (база А) в диаметральном вы-

ражении, не более 0,02 мм.

7) Допуск пересечения оси гори-

зонтального

отверстия

относи-

тельно общей оси вертикальных

отверстий, в диаметральном вы-

ражении равен 0,03 мм.

8) Позиционное отклонение оси

отверстия

относительно

номи-

нального расположения, в диа-

метральном выражении не более

0,01 мм.

9

Зависимые допуски

Зависимые допуски назначают с целью обеспечения сборки изделий с наименьшими за-

тратами. Зависимые допуски расположения позволяют снизить требования к точности вы-

полнения размеров, не оказывающих влияния на функциональные изделия – чаще всего на

позиционные отклонения центров отверстий под крепежные детали. На чертеже указывают

наименьшее значение допуска, соответствующего проходному предельному размеру элемен-

та

.

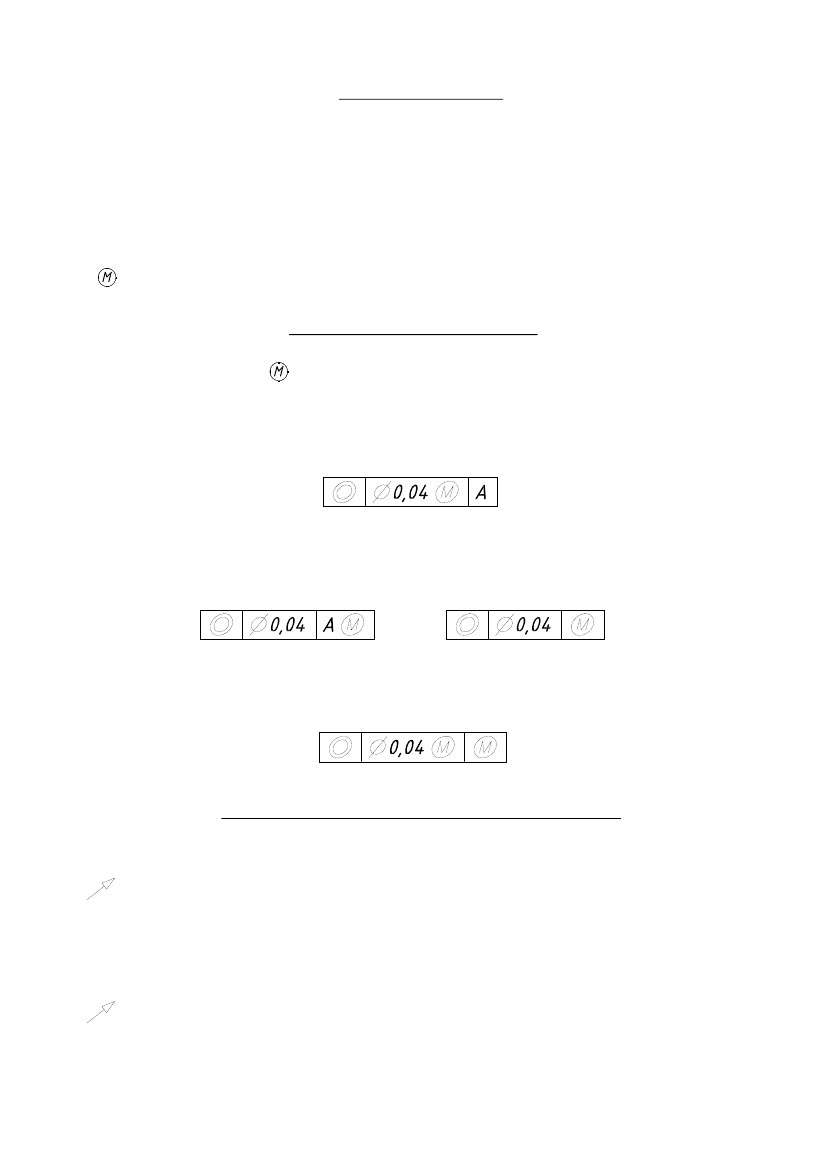

Обозначение зависимых допусков:

Обозначение зависимости

ставится после:

– Числового значения допуска, если зависимый допуск связан с действительным раз-

мером рассматриваемого элемента:

– Буквы, обозначающей базу или без буквы, в третьей части рамки, если зависимый

допуск связан с действительными размерами базы:

– Числового значения и буквы, если допуск связан с действительными размерами и

рассматриваемого элемента и базового элемента:

Суммарные отклонения формы и расположения

Радиальное биение – разность наибольшего и наименьшего расстояния от точек ре-

ального профиля поверхности до базовой оси в сечении плоскостью, перпендикуляр-

ной базовой оси. Состоит из двух отклонений: отклонение от круглости и отклонение

от соосности.

Торцевое биение – разность наибольшего и наименьшего расстояний от точек реаль-

ного профиля торцевой поверхности до плоскости, перпендикулярной базовой оси.

На торцевое биение влияет отклонение от плоскостности в сечении и отклонение от

перпендикулярности оси вращения.

10

Полное радиальное (торцевое) биение – разность наибольшего и наименьшего рас-

стояний от точек реального профиля до базовой оси (плоскости, перпендикулярной

базовой оси). При этом полное биение рассматривается не в одном сечении, а для

всей поверхности.

Отклонение формы заданного профиля – наибольшее отклонение точек реального

профиля от номинального, определяемое по нормали к номинальному профилю, в

пределах нормируемого участка.

Отклонение формы заданной поверхности – наибольшее отклонение точек реальной

поверхности в пределах нормируемого участка, определяемое по нормали к номи-

нальной поверхности.

Литература:

1. Допуски и посадки: Справочник в 2-х ч. под ред. В.Д. Мягкова. — 5-е изд., перераб. и

доп. — Л.: Машиностроение. Ленингр. Отд-ние, 1979 — 1032 с., ил.
