Занятие №3

Отклонения формы цилиндрических и плоских

поверхностей и условные знаки

Основные определения:

Получить идеальную форму детали в процессе изготовления невозможно из-за погреш-

ностей оборудования, инструмента и т.д. Искажение формы приводит к снижению эксплуа-

тационных свойств этих деталей: неплавности перемещений, быстрому износу из-за контак-

та по ограниченной поверхности, в неподвижных соединениях – к неравномерности натягов

в соединениях.

Отклонение формы – это отклонение реальной поверхности или профиля от формы но-

минальной поверхности или профиля. Для количественной оценки отклонений формы ис-

пользуется понятие прилегающей поверхности.

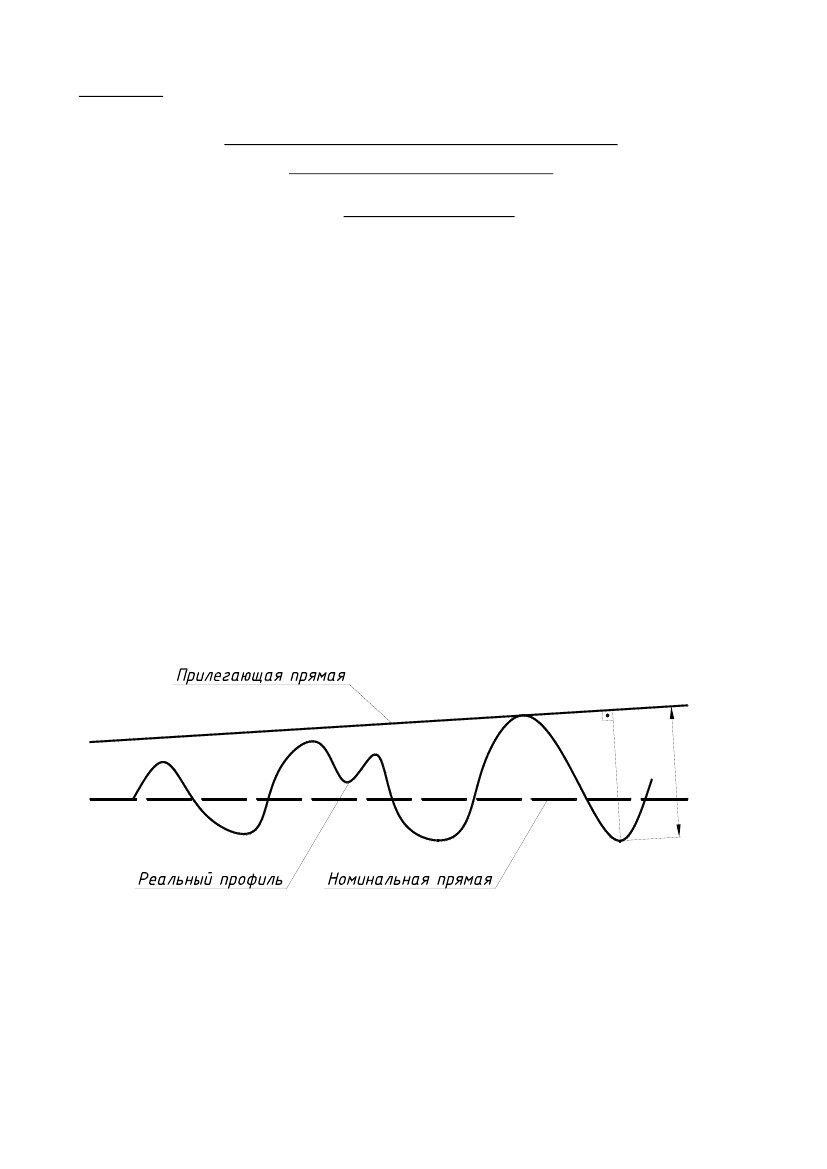

Прилегающая поверхность – это поверхность, отвечающая следующим условиям:

а) имеет форму номинальной поверхности;

б) касается реальной поверхности, не пересекая ее;

в) Расположена так, что расстояние до нее от наиболее удаленной точки реальной поверх-

ности является минимальным;

δ = min

Реальная поверхность – поверхность, ограничивающая деталь и отделяющая ее от ок-

ружающей среды.

Номинальная поверхность – идеальная поверхность, номинальная форма которой зада-

на.

1

При этом расстояние от точек реальной поверхности до прилегающей измеряют по нор-

мали к прилегающей.

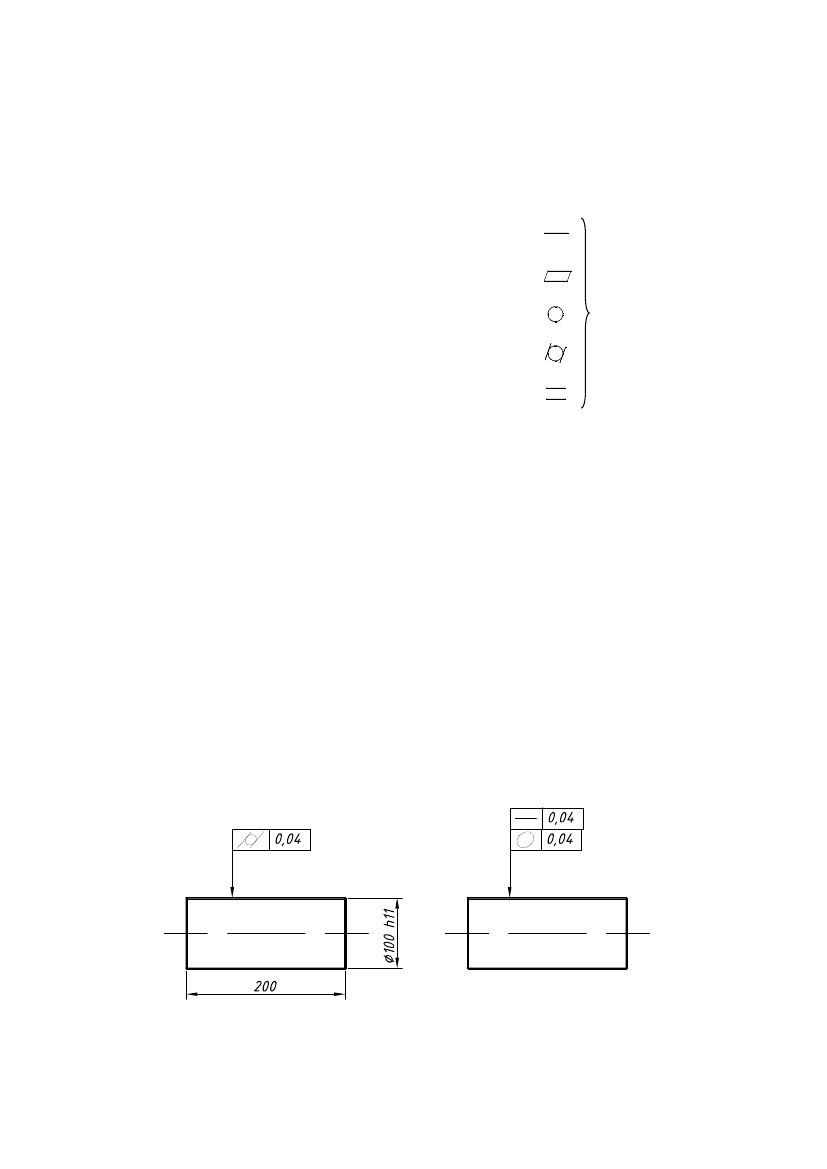

Для обозначения отклонений формы на чертежах – используют следующие значки:

Отклонение от прямолинейности

Отклонение от плоскостности

Отклонение от круглости

Отклонение от цилиндричности

Отклонение профиля продольного сечения

Для обозначения отклонений на чертежах используются прямоугольные рамки. Если на

чертеже не указано требование к отклонению формы, значит отклонение может быть в пре-

делах допуска на размер.

Частные виды отклонений плоских поверхностей: выпуклость и вогнутость, не имеют

специального обозначения.

Прилегающий цилиндр – это цилиндр минимального диаметра, описанный вокруг реаль-

ной наружной поверхности или максимального диаметра, вписанный в реальную внутрен-

нюю поверхность.

Отклонение от цилиндричности рекомендуется заменить на отклонение от круглости и

отклонение от прямолинейности образующей цилиндрической поверхности.

Комплексные

отклонения

Также как и к изображениям отклонений на чертежах, к текстовым формулировкам этих

отклонений применяются жесткие требования.

2

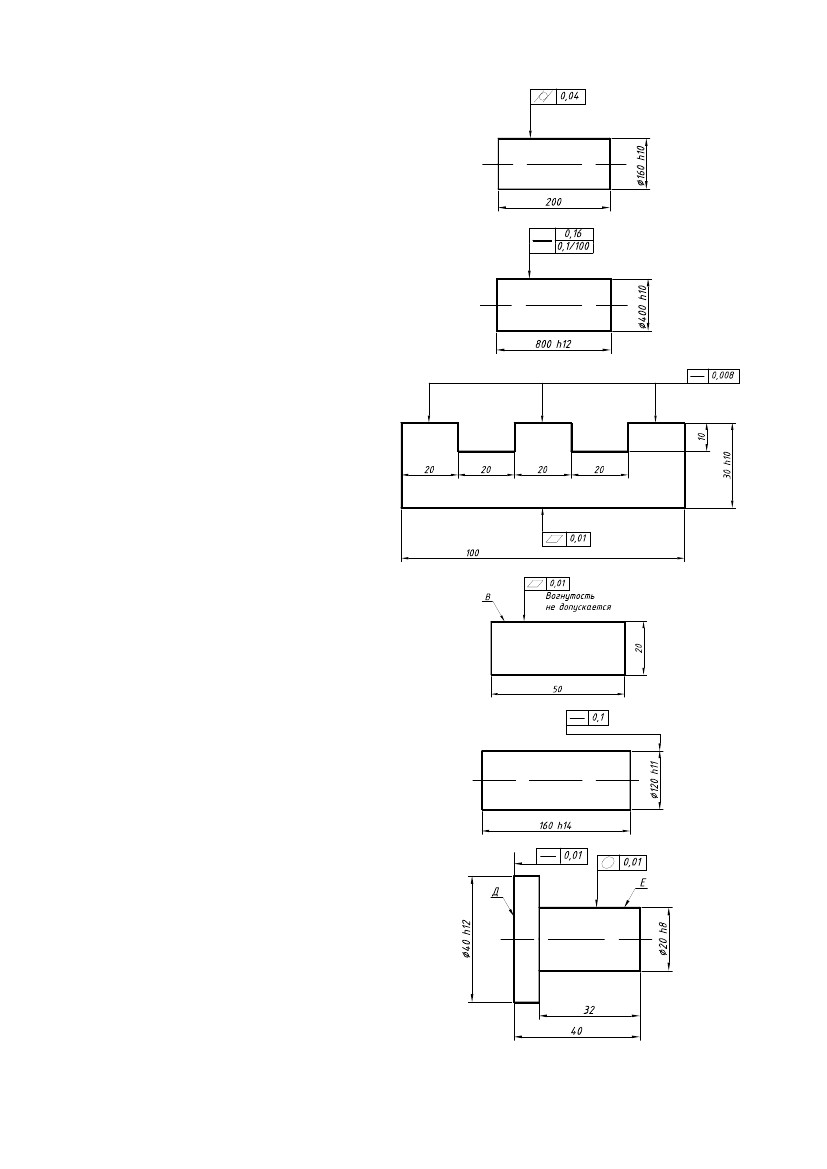

а) Допуск цилиндричности наруж-

ной поверхности равен 0,04 мм. Ре-

комендуется замена данного допуска

на два: допуск круглости равен 0,04

мм и допуск прямолинейности обра-

зующей цилиндрической поверхно-

сти равен 0,04 мм.

а)

б) Допуск прямолинейности обра-

зующей наружной цилиндрической

поверхности Ø400 h10 (–0,23) на всей

длине равен 0,16 мм и 0,1 мм на ка-

ждые 100 мм длины образующей.

б)

в) Допуск плоскостности поверхно-

сти основания детали равен 0,01 мм.

Допуск прямолинейности каждого

из выступов равен 0,008 мм.

в)

г) Допуск плоскостности равен 0,01

мм, причем вогнутость поверхности

В не допускается.

г)

д) Допуск изогнутости оси наруж-

ной цилиндрической поверхности

Ø120 h11 и длиной 160 h14 равен 0,1

мм.

д)

е) Допуск круглости поверхности Е

равен 0,01 мм. Допуск прямолиней-

ности поверхности Д равен 0,01 мм.

е)

3

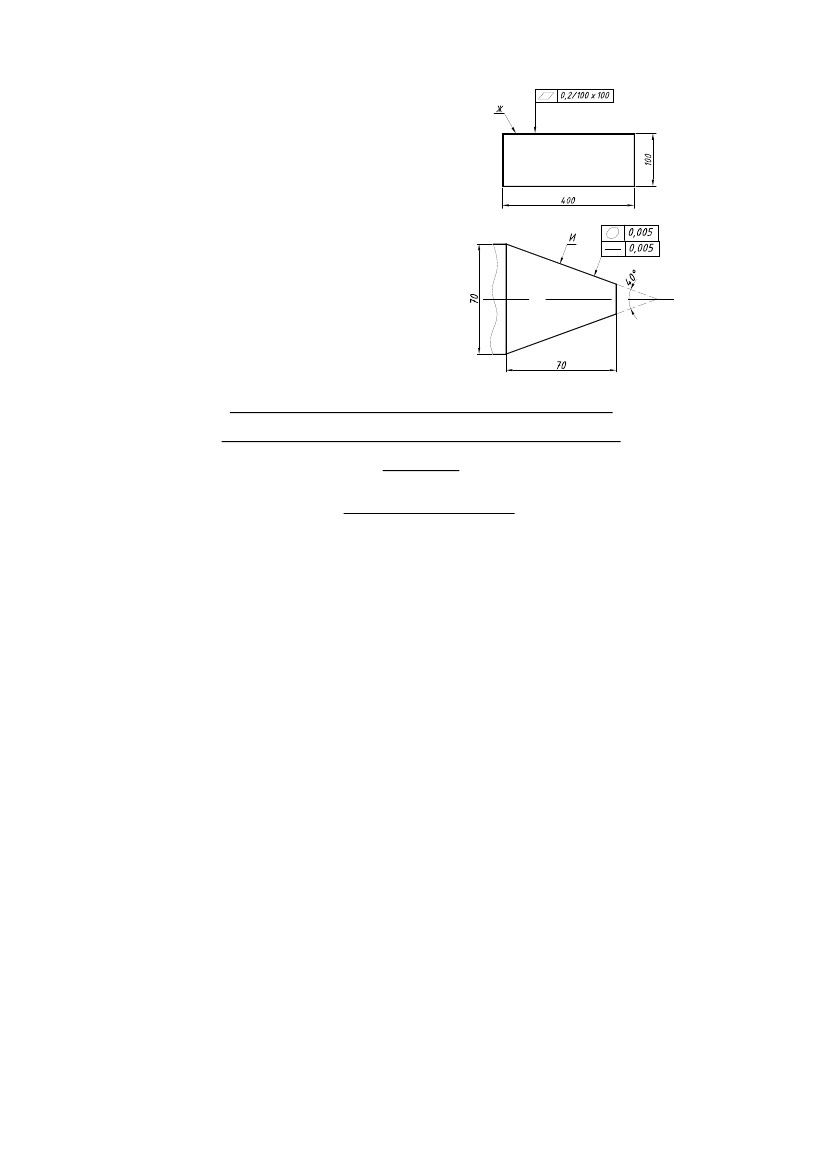

ж) Допуск плоскостности по-

верхности Ж равен 0,2 мм на ка-

ждую

площадку

поверхности

100х100 мм.

ж)

з) Допуск круглости поверхности

И равен 0,005 мм, и допуск пря-

молинейности образующей по-

верхности И равен 0,005 мм.

з)

Отклонения расположения элементов деталей

от заданных и условные обозначения (знаки) их

допусков

Основные определения:

Отклонением расположения называется отклонение реального расположения рассмат-

риваемого элемента от его номинального расположения.

Элемент – обобщенный термин, под которым понимают один из следующих примити-

вов: прямая, ось, плоскость, поверхность, плоскость симметрии.

Под номинальным расположением понимают расположение рассматриваемого элемента,

которое определяется номинальными линейными и угловыми размерами между ним и база-

ми или между рассматриваемыми элементами, если базы не заданы.

База – элемент детали (или сочетание элементов), определяющий одну из плоскостей

или осей системы координат, по отношению к которой задается допуск расположения или

определяется отклонение расположения рассматриваемого элемента.

Базами являются: плоскость симметрии, ось базовой поверхности, плоскость, ось по-

верхности вращения, ось нескольких поверхностей вращения.

При условном обозначении предельные отклонения формы и расположения вписывают

в прямоугольную рамку, разделенную на 2 или 3 части.
