6.Промывка самотечных линий
Эффективным способом очистки самотечных линий, входных отверстий оголовков является обратная промывка самотечных линий.
Qпром.=1,5 Qрасч., л/с
Подача промывной воды осуществляется с использованием промывного резервуара.
Wрез=Qпром*tпр, м3.
tпр – время промывки равное 10мин.
Диаметр промывной линии равен:
,
где 𝜐 – скорость промывки. Принимаем 𝜐 = 1,5 м/с.
Qпром.=1,5* 159,66=239,49 л/с=0,2395 м3/с.
Принимаем Dпр=0,4м.
Wрез=0,2395*10*60=143,7 м3.
Принимаем резервуар объемом 150м3.
Для промывки принимаю два насоса NK 200-450
7.Определение массы осадка на сетках и подбор насоса для откачки воды из приемного отделения
При работе сооружения вследствие мутности воды образуется осадок половина которого оседает на сорозадерживающих сетках, а другая половина осаждается в приёмном резервуаре и убирается с помощью погружного насоса.
В приемном отделении берегового сооружения водозабора устраиваются
приямки для сбора осадка.
Глубина приямка принимается 0,5 м. Дно секции берегового сооружения
выполняется с уклоном к приямку 0,1.
Масса образующегося осадка определяется по формуле:
,
где:
m- масса осадка
M- наибольшая мутность воды (по заданию равна 2,9мг/л).
t- расчётное время, равное 24 часам
Тогда масса осадка за 24ч. равна:
Т. к. на сетках оседает 50% осадка, то масса осадка оседающего на сетках равна:
Поскольку запроектировано две приёмных секции, то масса осадка образующегося на сетках за сутки равна:
При работе в 3 смены и прочистке сеток раз в смену масса осадка, которую необходимо снять в смену, равна:
Объем осадка за час равен:
Vос =(20/0,0029)/24=287,3м3
Объем воды в одной секции приемного отделения равен 35,55м3.
Для удаления воды из приемного отделения принимаю насос Иртыш 30Нф
8.Подбор дренажного насоса
Для откачки воды с пола машинного зала установлены насосы. Производительность аварийного насоса определена при условии откачивания воды высотой 0,5м в течении двух часов.
;
Подбор осуществляется по площади пола:
;
;
По этому параметру принимаем насос Иртыш 30Нф (один рабочий и один резервный).
В качестве рабочего дренажного насоса принимаем насос DW 65.39.A3H.
9.Определение высоты здания насосной станции
9.1 Высота надземной части

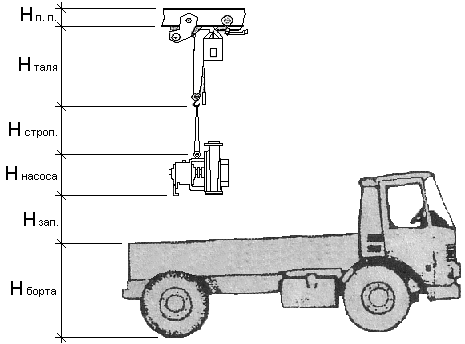

Рис.9.1 Расчетная схема определения высоты строения станции
Высота надземной части определяется по формуле:
,
где
- высота от земли до борта машины равная
1,5м = 1500мм;
- высота от борта до насоса, принимаемая
равной 0,5м = 500мм;
- высота насоса равная 1,110м = 1110мм
;
- высота строп 1м = 1000мм;
- высота тали равная 0,908м = 908мм;
- высота подкрановых путей из двутавра
№24 (0,24м = 240мм) ;
высота
кран-балки =240мм;
.
Принимаем высоту насосной станции равной 5.5м
9.2 Высота подземной части
Высота подземной части определяется по формуле:
,
где
Zпола-отметка пола наземной части колодца, равная 106,3 ;
Zдна-отметка дна машинного зала, равная 99,5м;
hперекрытия – толщина перекрытия, равная 0,2 м.
