Последовательность выполнения работы
1. Получить образцы сталей для исследования и определения их марок по искре.
2. Испытуемый образец привести в соприкосновение с вращающимся наждачным кругом. Наблюдая за формой искр, сравнивать с таблицей 1. Форма искр меняется в зависимости от количества углерода в стали и присутствия различных легирующих добавок.
Внимание! При работе на наждачном или сверлильном станке глаза необходимо защитить очками! Запрещается использовать рукавицы, а рукава не должны иметь развивающихся частей, которые может захватить станком.
3. Определить марку стали всех предложенных образцов. Результаты исследования занести в табл.2.
Характеристика пучка искр |

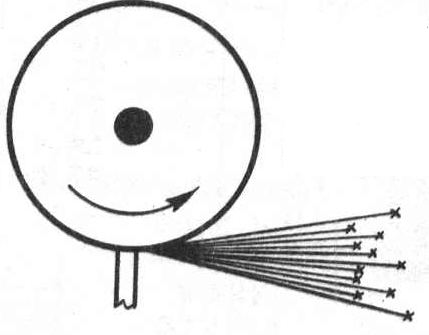

Малоуглеродистая сталь пускает короткий темно-желтый пучок искр, принимающих форму полосок и становящихся более светлыми в зоне сгорания; мало звездообразных разветвлений. |

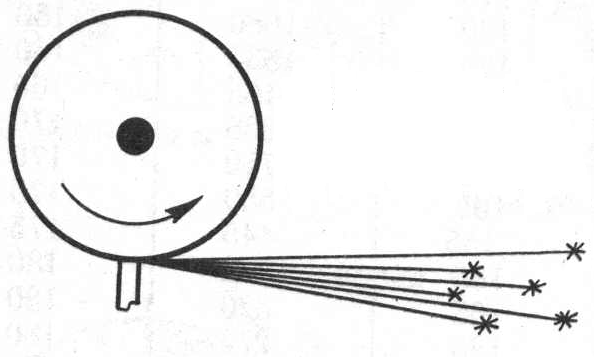

Углеродистая сталь пускает светло-желтый пучок искр со звездочками на концах.
|

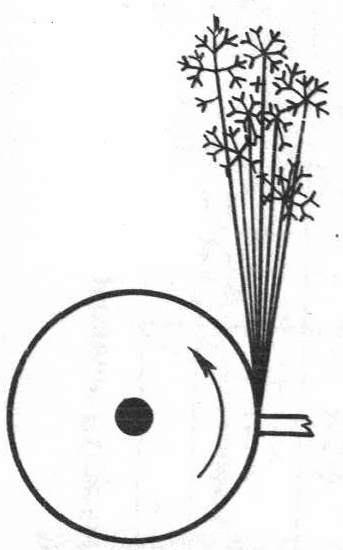

При повышении содержания углерода образуется расходящийся и более светлый желтый пучок искр с многочисленными звездочками и ответвлениями лучей.
|
Изображение пучка искр |
|
|
|
Характеристика стали |
Малоуглеродистая сталь (до 0,5 % С) |
Углеродистая сталь (0,5% С и >) |
Инструментальная сталь (0,7 – 1,0 % С) |
№ п/п |
1 |
2 |
3 |
Характеристика пучка искр |

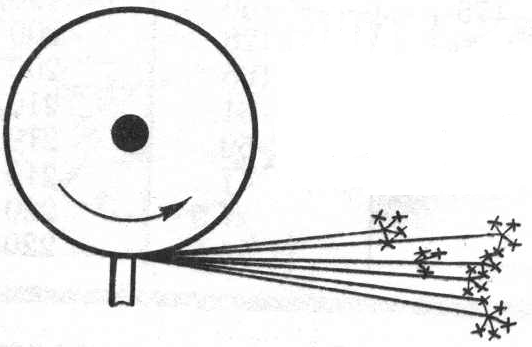

При увеличении содержания углерода уменьшается яркость и укорачивается пучок искр- очень плотный короткий желтый пучок искр с многочисленными звездочками. |

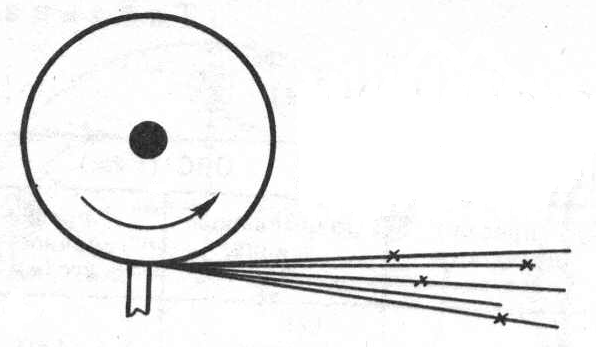

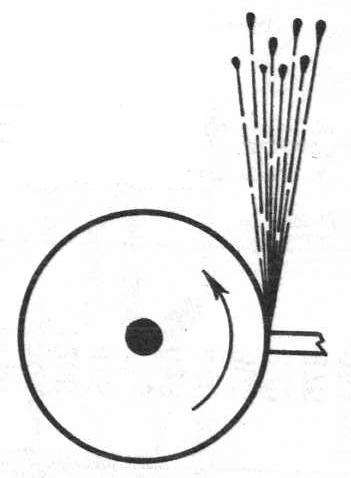

Быстрорежущая сталь с высоким содержанием вольфрама Р18 имеет небольшой пучок искр темно-красного цвета (штрихи) почти без звездочек (на концах каплевидные. |

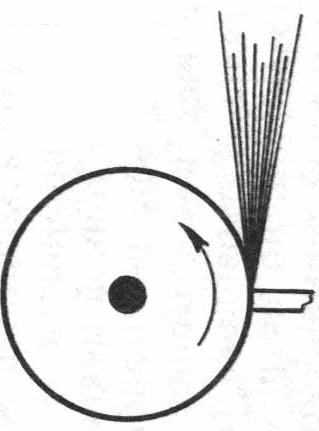

Быстрорежущая сталь с кобальтом имеет широкий пучок искр темно-желтого цвета без звездочек.
|
Изображение пучка искр |
|
|
|
Характеристика стали |
Инструментальная сталь (1,2 – 1,4 % С) |
Быстрорежущая сталь с вольфрамом |
Быстрорежущая сталь с кобальтом |
№ п/п |
4 |
5 |
6 |
Характеристика пучка искр |

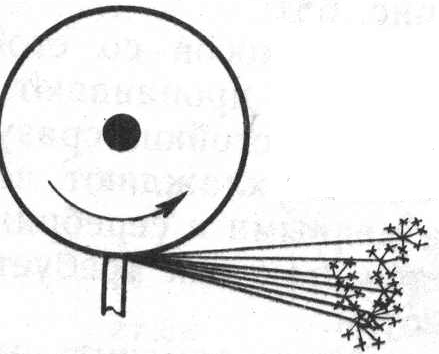

Хромистая сталь образует длинный пучок желтых искр большим количеством звездочек, разветвленных. |
Кремнистая сталь имеет особо яркое (белое) утолщение луча, объясняющееся выделением большого количества теплоты в результате горения кремния при высокой температуре, развиваемой окислением. |
Пружинная сталь имеет широкий пучок темно-желтых нитей искр, на концах которых образуются небольшие звездочки более светлого. |
Изображение пучка искр |
|
|
|
Характеристика стали |
Хромистая сталь |
Кремнистая сталь |
Хромоникелевая сталь (3-4% Ni и 1% Cr) |
№ п/п |
7 |
8 |
9 |
Характеристика пучка искр |
Пружинная сталь имеет широкий пучок темно-желтых нитей искр, на концах которых образуются небольшие звездочки более светлого цвета. |
Марганцовистая сталь дает лучи темно-красного цвета со звездочками в виде листочков, форма и цвет которых зависят от содержания углерода. Преобладание зонтообразных искр. |
Чугун в зависимости от химического состава пускает различные искры, вид, форма и цвет которых определяются основными примесями. |
Изображение пучка искр |
|
|
|
Характеристика стали |
Хромистая сталь |
Кремнистая сталь |
Хромоникелевая сталь (3-4% Ni и 1% Cr) |
№ п/п |
10 |
11 |
12 |
